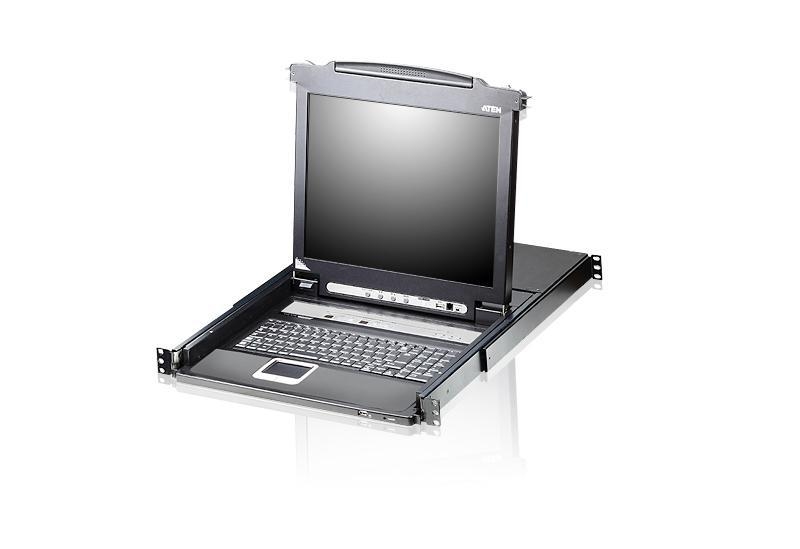

KVMP-переключатель CL5708MR с ЖК-дисплеем Slideaway – устройство, которое обеспечивает доступ ко множеству компьютеров с единственной PS/2 или USB консоли (клавиатура, видео и мышь). Используя одно устройство CL5708MR, можно контролировать до 8-ми компьютеров, а при каскадном подсоединении к CL5708 до 31 дополнительного KVM переключателя можно управлять 256 компьютерами при помощи единственной KVM консоли.
CL5708MR представляет новый компактный и рациональный подход в области KVM-переключателей: встроенная клавиатура c латинской и русскоязычной раскладками, 17” ЖК-дисплей, тач-пад в выдвижном корпусе высотой 1U, возможность крепления в 19” стойку. Для дополнительной безопасности может быть включена система идентификации по отпечатку пальцев см. - CL5708FMR.
Артикул (и возможные варианты его написания):
5708M-ATA-RG, 5708M-AT-RG, CL5708MR, CL5708MRG, CL5708M, CL-5708M
Особенности
-
8-портовый KVM переключатель, интегрированный с KVM-консолью оборудованной 17-дюймовым ЖК-дисплеем в корпусе Dual Rail
-
Устройство занимает 1U в 19-дюймовом телекоммуникационном шкафу
-
Доступна версия со считыванием отпечатков пальцев
-
Гирляндное подключение до 31 дополнительного устройства* – управление 256 компьютерами с двух консолей (одна шина).
-
Двойной интерфейс – поддерживает компьютеры и консоли с клавиатурой и мышью PS/2 или USB
-
Поддерживает периферийные устройства USB на подключенных компьютерах (Возможность управления периферийными устройствами USB доступна только при использовании комплекта шнуров USB. При использовании комплекта шнуров PS/2 эта функция недоступна)
-
Модуль ЖК-дисплея вращается на 112 градусов, что позволяет выбрать удобный угол просмотра
Примечание: *Конструктивно у всех устройств серии CLхххх и KLxxxx блок с монитором можно открыть на угол до 120 градусов, но так как при установке в стойку верхний блок упирается в монтажные профили фактические углы открытия монитора меньше. Для информации, углы открытия монитора отражены в таблице.
Модель |
LCD Panel -
Угол открытия |
LCD Panel -
Угол открытия
при установке в стойку |
CL1000M |
118°~120° |
112° |
CL1000N |
118°~120° |
110° |
CL1008 |
118°~120° |
112° |
CL1016 |
118°~120° |
112° |
CL1308N |
118°~120° |
110° |
CL1316N |
118°~120° |
110° |
CL3000N |
118°~120° |
112° |
CL6700MW |
118°~120° |
112° |
CL6708MW |
118°~120° |
112° |
CL5708 |
118°~120° |
112° |
CL5716 |
118°~120° |
112° |
CL5708I |
118°~120° |
112° |
CL5716I |
118°~120° |
112° |
CL3700 |
118°~120° |
114° |
CL3100 |
118°~120° |
114° |
CL3800 |
118°~120° |
98.5° |
CL5800 |
118°~120° |
93°~95° |
CL5808 |
118°~120° |
93°~95° |
CL5816 |
118°~120° |
93°~95° |
KL1508A |
118°~120° |
93°~95° |
KL1516A |
118°~120° |
93°~95° |
KL1108V |
118°~120° |
93°~95° |
KL1116V |
118°~120° |
93°~95° |
KL1508AI |
118°~120° |
93°~95° |
KL1516AI |
118°~120° |
93°~95° |
-
Поддержка различных платформ – Windows, Linux, Mac и Sun
-
Поддерживает мультимедийные клавиатуры USB на ПК, Mac и Sun
-
Автоопределение интерфейса PS/2 и USB
-
Эмуляция клавиатуры и мыши (PS/2 и USB) для удобного переключения и одновременной загрузки нескольких компьютеров, когда фокус консоли находится в другом месте
-
Дополнительный порт консоли – управление компьютерами KVM-коммутатора с ЖК-дисплеем при помощи внешней консоли (монитор, клавиатура и мышь USB)
-
Поддержка внешней мыши USB
-
Высокое качество видео – разрешение до 1280 x 1024, 75 Гц
-
Выбор компьютера осуществляется при помощи кнопок на передней панели, горячих клавиш и экранного меню (ЭМ)
-
Автоопределение положения станции в гирляндной цепи; не требуется ручная установка DIP-переключателей; положение станции отображается индикаторами на передней панели
-
При изменении последовательности станций автоматически меняются имена портов
-
Двухуровневая защита паролем – просмотр и управление компьютерами осуществляются только авторизованными пользователями
-
Поддержка учетных записей для одного администратора и четырех пользователей с отдельными профилями
-
Режим автосканирования позволяет отслеживать выбранные пользователем компьютеры
-
Поддержка широковещания – команды с клавиатуры могут пересылаться на все доступные компьютеры
-
Включение/выключение сигнализатора горячей клавишей и через экранное меню
-
Обновление прошивки на всех соединенных в каскад KVM-переключателях через кабель шлейфогого подключения
-
Локальная LED подсветка, обеспечивающия освещение клавиатуры
*Совместимые KVM-коммутаторы:ACS1208A, ACS1216A, CS1708A, CS1716A
Сканер отпечатков пальцев
Система идентификации по отпечаткам пальцев поставляется как дополнительная опция. Устройство распознавания отпечатков пальцев является альтернативным вариантам средств регистрации для получения доступа к переключателю. Для каждого пользователя и администратора в систему можно занести от 1 до 4-х отпечатков пальцев; любой из сохраненных отпечатков можно использовать для прохождения регистрации.
Для облегчения монтажа в 19-дюймовую стойку рекомендуется применение набора специальных направляющих (поставляются отдельно).
Набор для монтажа в стойку
|
Глубина
|
2Х-010G (Длинный/Опционный) |
68 см – 105 см |
Короткий (Стандартный) |
42 см – 77 см |
|
Набор ”Easy Installation” для облегченного монтажа в стойку силами одного человека
|
Глубина
|
2Х-012G (Длинный/Опционный) |
68 см – 105 см |
2Х-011G Короткий (Опционный) |
57 см – 70 см |
|
Комплект поставки
-
1 x KVM-переключатель CL5708 Hideaway™ с ЖК-дисплеем, со стандартным набором для монтажа в стойку
-
2 х KVM кабель
-
1 x универсальный (USB / PS/2) консольный KVM кабель
-
1 x шнур питания
-
1 х кабель для обновления прошивки
-
1 x руководство пользователя
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости LCD KVM переключателей с KVM устройствами ATEN.

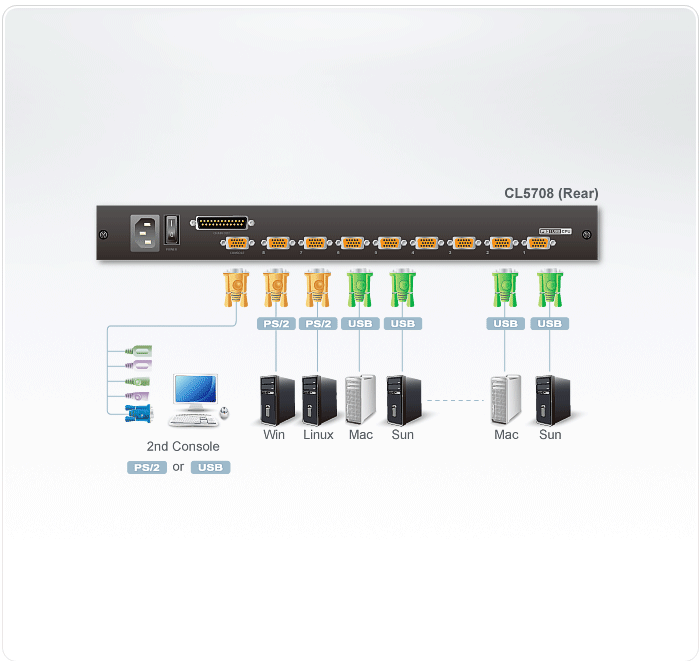

Схема подключения
Спецификация
Параметры
|
Значение
|
Количество подсоединяемых компьютеров |
Непосредственно |
8 |
Максимально |
256 (через каскадное соединение) |
Выбор порта |
OSD-меню; “горячие” клавиши; кнопочные переключатели |
Разъемы |
Внешней порт консоли |
1 x SPHD-18, (Famale) желтый |
Внешней порт мыши |
1 x USB, тип A (Female) белый |
KVM поты |
8 x SPHD-17/18, (Famale) желтый |
Порт шлейфого соединения |
1 x DB-25, (Male) черный |
Обновление встроенного ПО |
1 x RJ-11(Female) черный |
Питаниия |
1 x 3-штырьковое гнездо переменного тока |
USB порт |
1 x USB, тип A (Female) |
Переключатели |
Сброс |
1 x полуутопленный переключатель |
Питание |
1 x тумблер |
Обновление ПО |
1 x переключатель |
Настройка LCD |
4 x кнопочный переключатель |
LCD включен / выключен |
1 x индикаторный кнопочный переключатель (оранжевый) |
Выбор порта |
2 x кнопочный перключатель |
Выбор станции |
2 x кнопочный переключатель/td> |
Светодиодные
индикаторы |
Подключен (ON Line) |
8 x оранжевый |
Индикатор порта (Port ID) |
2 x 7-сегментный индикаторный дисплей (желтый) |
Индикатор станции (Port ID) |
2 x 7-сегментный индикаторный дисплей (желтый) |
Питания |
1 x темно-зеленый |
Num Lock |
1 x зеленый |
Caps Lock |
1 x зеленый |
Scroll Lock |
1 x зеленый |
Эмуляция |
клавиатура / мышь |
PS/2, USB |
Видео |
1280 x 1024 при 75 Гц; DDC2B |
Интервал сканирования
(выбор через OSD меню) |
1~255 сек. |
Электрические характеристики |
100~240 В переменного тока 50/60Гц, 1А |
Энергопотребление |
120 В, 27,5 Вт
230 В, 28 Вт |
Среда |
Рабочая температура |
0~40oС |
Температура хранения |
-20~60oС |
Влажность |
0~80% относительная, без конденсата |
Физические
характеристики |
Материал корпуса |
Металл+пластик |
Вес |
13,77 кг |
Размеры (Д x Ш x В) |
63,40 x 48,0 x 4,40 см |
|
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
