Новое поколение переключателей KVM over the NET™ позволяет локальным и удаленным операторам отслеживать и управлять всем информационным центром предприятия через Интернет при помощи веб-браузера. Кроме того, обеспечивается доступ по вспомогательному каналу, включая поддержку внешнего модема, для поиска и устранения неисправностей на уровне BIOS во время сбоев сети.Особенностью KN4116VA является высокое разрешение видео (HD 1920x1200).
Для того чтобы сделать управление всей средой центра обработки данных более удобным, добавлена поддержка блейд-серверов. Кроме того, добавлены новые функции, среди которых функция назначения питания, позволяющая назначать соответствие KVM портов переключателя розеткам блоков распределения питания ATEN/ALTUSEN. В результате управление питанием подключенного сервера осуществляется из интерфейса переключателя. Если сервер использует два источника питания, функция назначения дополнительного питания позволяет асоциировать второй порт (аналогично первому) с KVM итерфейсом и синхронизировать работу для обоих источников питания. Среди других полезных возможностей переключателей KVM Over the NET™ имеются следующие: электронная доска сообщений, многооконный режим Panel Array ™, функция Mouse DynaSync™, ID адаптера и виртуальная среда
Функция виртуальной среды позволяет отображать содержимое носителей данных USB (включая приводы DVD/CD) и файлы образов на удаленном сервере – в результате администраторы получают возможность удаленно переносить файлы, устанавливать приложения, обновлять ОС и проводить диагностические тестирования. Оснащенные двумя сетевыми интерфейсными платами и двумя источниками питания, эти переключатели работают надежно в круглосуточном режиме, обеспечивая самый высокий показатель готовности вашей серверной и услуг центра обработки данных. В конструкции этого переключателя также используются решения энергоэффективности, среди которых четыре датчика температуры, регулирующие работу шести вентиляторов – они всегда работают с оптимальной скоростью – замедляя и ускоряя их в зависимости от температуры в помещении, и снижая тем самым эксплуатационные расходы центра обработки данных за счет более эффективного использования энергии.
При использовании переключателей ALTUSEN KVM over the NET™ системные администраторы могут управлять серверными и центрами обработки данных практически из любой точки мира, что сводит к минимуму расходы на командировки и MTTR (среднее время на ремонт), и обеспечивает высочайший уровень готовности служб центров обработки данных.
Артикул (и возможные варианты его написания): KN4116va-AX-G; KN4116va-AX; KN4116va; KN-4116va; KN4116vaG
ВНИМАНИЕ!
В инсталляциях рекомендуется:
-
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
-
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Характеристики
Оборудование
-
Высокая плотность портов – использование разъемов RJ-45 позволяет разместить 16 портов в 1U корпусе.
-
Две раздельных шины для доступа по IP.
-
Две сетевые карты 10/100/1000 Mbps для резервирования доступа по сети или работы с двумя IP адресами.
-
Поддержка блейд-серверов
-
Поддержка PS/2, USB, Sun Legacy(13W3) и последовательного (RS-232) интерфейсов
-
Поддержка мультиплатформенного серверного окружения: Устройства последовательной передачи данных на базе Windows, Mac, Sun, Linux и VT100.
-
Поддержка звука.
-
Поддержка Virtual Media позволяет отображать содержимое компакт-/DVD-дисков и других носителей на удаленном сервере .
-
Два источника питания.
-
Поддерживает разрешение до 1920 x 1200, 60 Гц, 32-битовая глубина цвета на локальной консоли; до 1920 x 1200, 60 Гц, 24-битовая глубина цвета для сеансов удаленной связи, на расстоянии до 50 м.
-
Контроль и управление 16 компьютерами при одноуровневом, или 256 компьютерами при двухуровневом каскадировании *
* KVM-переключатели с поддержкой каскадирования включают следующие модели: CS9134, CS9138, CS88A, KH1508, KH1516, KH1508A и KH1516A. Некоторые функции KVM Over the NET™ могут не поддерживаться, в зависимости от функциональных возможностей включенного в каскад KVM-переключателя
Управление
-
До 64 учетных записей пользователей; до 32 одновременных подключений.
-
Скорость вентилятора изменяется в зависимости от температуры.
-
Функция принудительного разрыва сессии - администраторы могут принудительно прервать выполнение сессии пользователем.
-
Регистрация событий и поддержка внешнего сервера регистрации событий на базе Windows.
-
Сообщения о критических системных событиях отправляются по электронной почте и SNMP; поддержка Syslog.
-
Настраиваемые сообщения о событиях
-
Обновляемое встроенное программное обеспечение.
-
Резервный доступ через Модем — вызова/обратного вызова/отключения вызова модема ,.
-
Номер адаптера: хранение информации о портах позволяет администраторам переназначать серверы на другие порты без необходимости перенастраивать адаптеры и переключатели
-
Режим совместного использования портов позволяет нескольким пользователям получать доступ к серверу одновременно.
-
Интегрируется в систему централизованного управления Altusen CC2000.
-
Ассоциация по электропитанию дает возможность связывать KVM порты с розетками на устройствах управления электропитанием ATEN/ALTUSEN для того, чтобы удаленно управлять электропитанием через единый интерфейс переключателя KVM
-
Управление методами доступа через Браузер
-
Поддержка IPv6
Пользовательский интерфейс
-
Интерфейс локальной консоли и, доступный через браузер и Windows приложения, удаленный графический интерфейс имеют унифицированную многоязыковую поддержку, что позволяет сократить время обучения и увеличить производительность.
-
Многоплатформенность (Windows, Mac OS X, Linux, SUN).
-
Поддержка различных браузеров (IE, Mozilla, Firefox, Safari, Opera, Netscape)
-
Основанный на браузере пользовательский интерфейс базирующейся только на Web – технологии позволяет администраторам решать задачи администрирования без предварительной установки Java программ.
-
Пользователь может запустить несколько виртуальных рабочих столов для одновременного контроля нескольких подключенных серверов во время одной сессии.
-
Панель настройки и управления.
-
Экран удаленного сервера может быть открыт в полноэкранном или оконном (масштабируемом) режиме.
-
Многооконный режим Panel Array доступен как для операторов локальных консолей, так и для удаленных пользователей
-
Трансляция клавиатуры/мыши – входные данные с клавиатуры и мыши могут дублироваться на всех подключенных серверах НОВИНКА!
-
Синхронизация видео с локальной консолью – информация EDID монитора локальной консоли хранится в соединительных кабелях KVM для оптимизации разрешения экрана.
Обеспечение безопасности
-
Поддержка удаленной аутентификации: RADIUS, LDAP, LDAPS и MS Active Directory.
-
Поддержка сертификатов 128-битового SSL-шифрования и 1024-битового RSA-шифрования для безопасного входа из браузера.
-
Разработка гибкого кодирования позволяет пользователям выбирать любую комбинацию 56-битового стандарта шифрования данных, 168-битового 3DES, 256-битового AES, 128-битового RC4 или Случайного для независимого кодирования данных клавиатуры/ мыши, видео и виртуального носителей.
-
Поддержка фильтрации по IP/MAC.
-
Конфигурирование прав доступа пользователей или групп пользователей.
-
Утилита автоматического создания запросов на подпись сертификата и установление подлинности сторонних сертификатов CA
Virtual media (Виртуал Медиа)
-
Функция Virtual media позволяет работать с файлами приложений, устанавливать ОС и “заплатки “ на нее, инсталлировать программное обеспечение, запускать диагностические тесты.
-
Работа с серверами через USB возможна на уровне операционной системы и BIOS.
-
Поддержка DVD/CD дисков, USB устройств хранения, жестких дисков и образов ISO.
Удаленный виртуальный рабочий стол
-
Качество видеосигнала может быть оптимизировано под возможности канала передачи данных; при низкой полосе пропускания может быть установлен монохромный режим.
-
Полноэкранный или масштабируемый режим видеоизображения.
-
Доска объявлений для общения удаленных пользователей.
-
Функция Mouse DynaSync – автоматическая синхронизация перемещения указателя мыши на локальном и удаленном компьютерах.
-
Экранная клавиатура с поддержкой нескольких языков.
-
Поддержка выдачи макрокоманд.
-
Доступ на уровне BIOS.
Комплект поставки
-
1x KN4116VA KVM через IP-коммутатор;
-
2x SA0142 Последовательные Адаптеры (RJ45-F и DB9-М, ООД к АКД);
-
2 х шнур питания;
-
2x Lok-U-Заглушки
-
1х комплект для монтажа в стойку
-
1x Lok-U-Plug Инструмент для монтажа
-
1х комплект ножек (4 шт.)
-
1х инструкция по эксплуатации
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости IP KVM-переключателей с продуктами ATEN.

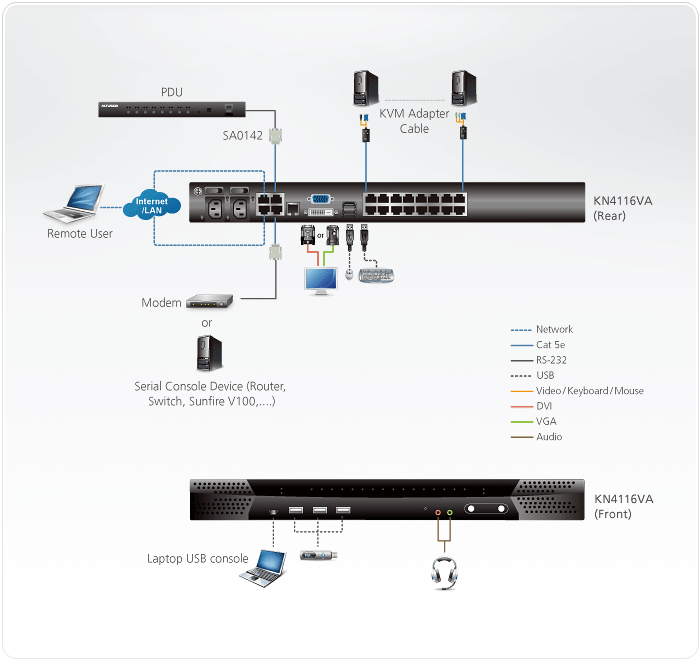

Схема подключения
/
KVM модули-адаптеры
Подключение устройств (серверов, компьютеров, управляемых коммутаторов, маршрутизаторов) к KVM переключателю осуществляется по витой паре категории 5 (или выше) через KVM модули-адаптеры. Модуль выбирается в зависимости от KVM интерфейса подключаемого устройства (см. таблицу ниже).
KA7120
|
PS/2 KVM модуль
|
KA7130
|
Sun Legacy KVM модуль
|
KA7140
|
RS232 KVM модуль
|
KA7166
|
DVI USB Virtual Media KVM модуль
со считывателем САС карт
|
KA7168
|
HDMI USB Virtual Media KVM модуль
со считывателем САС карт
|
KA7169
|
DisplayPort USB Virtual Media KVM модуль
со считывателем САС карт
|
KA7170
|
USB KVM модуль
|
KA7171
|
VGA, USB-PS/2 KVM модуль
с возможностью подключения локальной консоли
|
KA7175
|
USB Virtual Media KVM модуль
|
KA7176
|
USB Virtual Media Audio KVM модуль
|
KA7177
|
USB KVM модуль
со считывателем САС карт
|
KA7178
|
USB KVM модуль
обеспечивает возможность доступ к серверу с двух KVM переключателей и поддержку звука
|
KA9120
|
PS/2 KVM модуль
|
KA9130
|
Sun Legacy KVM модуль
|
KA9140
|
RS232 KVM модуль (эмулятор терминала)
|
KA9170
|
USB KVM модуль
|
Спецификация
Параметры
|
Значение
|
Количество подсоединяемых ПК |
Напрямую |
16 |
Максимально при каскадировании |
256 |
Количество подсоединяемых консолей |
Локально |
1 |
Удаленно |
4 |
Выбор порта |
Кнопки, Графическое меню, горячие клавиши |
Разъемы |
Порты консоли |
2 x USB Female(черный)
1 x DVI Female(белый)
1 x VGA HDB-15(синий)
1 x RJ-45(черный) |
Порты KVM |
16 x RJ45 Female (Черный) |
LAN |
2 x RJ45, Female (черный) |
PON |
1 х RJ45 Female (черный) |
Модем |
1 х RJ45 Female (черный) |
Питание |
2 x 3-х штырьковое гнездо переменного тока |
USB |
3 x USB, тип А, розеточные (черный) |
Звук |
2 звук. гнезда, розеточные |
Порт USB консоли(ноутбук) |
1 x Mini-USB Female(Черный) |
Переключатели |
Питания |
2 x тумблер |
Сброса (Reset) |
1 x полуутопленная кнопка |
Выбора порта |
2 x кнопочный |
Светодиодные индикаторы |
Активности (On line) |
16 (зеленых) |
Выбранного порта(Selected) |
16 (красных) |
Питания (Power) |
2 x (синий) |
Соединения (Link) 10/100/1000 |
2 ( красный/красный+зеленый/зеленый) |
Эмуляция клавиатуры/мыши |
PS/2 / USB |
Видео |
1920 х 1200 при 60Гц |
Интервал сканирования |
1 ~ 255 сек |
Параметры электропитания |
100 ~ 240 B AC; 50/60 ГЦ; 1А |
Потребляемая мощность |
1 источник |
110 В / 40,06 Вт; 220 В / 50,49 Вт |
2 источника |
110 В/ 24,93 Вт; 220 В / 25,80,5 Вт |
Внешние условия |
Рабочая температура |
0 ~ 40oС |
Температура хранения |
-20 ~ +60oС |
Влажность |
0 ~ 80%,относительная, без конденсата |
Физические характеристики |
Материал корпуса |
Металл |
Вес |
5,60 кг |
Размеры (Д x Ш x В) |
43,36 x 41,21 x 4,40 см (для стойки 19, 1U) |
|
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
