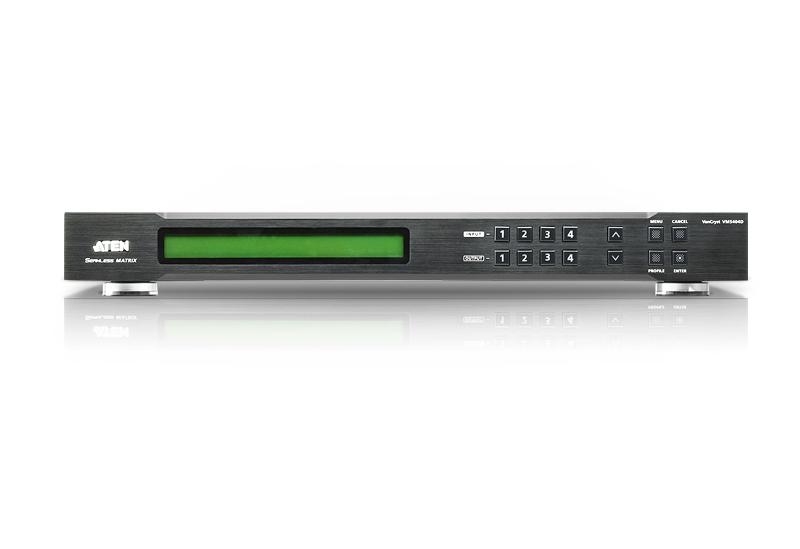

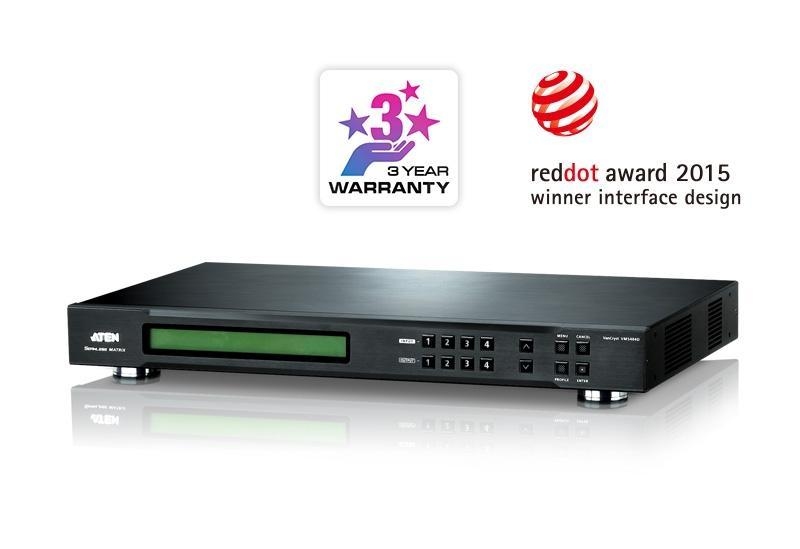

Компания ATEN создала модель VM5404D: матричный коммутатор для сигналов DVI с поддержкой технологии Seamless Switch™, который предлагает простой и доступный способ маршрутизации между четырьмя источниками и приемниками с интерфейсом DVI.
Коммутатор VM5404D обладает поддержкой технологии плавного переключения изображения, использующую матричную архитектуру FPGA, что обеспечивает непрерывность видеопотоков, управление в режиме реального времени и стабильность передачи сигналов. Благодаря встроенной высокопроизводительной функции масштабирования, различные входящие видеоразрещения могут быть легко преобразованы коммутатором в различные исходящие разрешения, что позволяет зрителям получить наилучшее качество изображения на каждом из подключенных дисплеев. Также коммутатор оснащен встроенным функционалом для создания видеостен, позволяющим с помощью простого графического интерфейса пользователя с доступом по сети создать до 8 настраиваемых профилей конфигурации, которые могут содержать различные макеты видеостен.
VM5404D является идеальным решением для любого центра управления с непрерывно движущимся потоком от нескольких источников к нескольким мониторам.
Артикул (и возможные варианты его написания): VM5404D-AT-G; VM5404D-AT; VM5404D; VM-5404D; VM5404DG
Особенности
Поддержка входных/выходных DVI-соединений по схеме 4x4
Конфигурирование и управление с помощью кнопок на передней панели и ИК-пульта дистанционного управления
Системное управление с помощью двунаправленного последовательного контроллера RS-232 / графического интерфейса пользователя на основе браузера / программы Telnet
Передача ИК-сигнала может быть расширена при использовании ИК-удлинителя
Встроенная функция масштабирования (скейлер) преобразует входные разрешения в наиболее подходящие для дисплеев, подсоединяемых к каждому порту вывода, поддерживая масштабирование разрешения изображения до 1920 x 1200 и в меньшую сторону
Поддержка технологии Seamless Switch™ - с лежащей в основе схемой ATEN FPGA, объединяющую форматы видео для обеспечения непрерывности видеопотоков, переключения изображения в режиме реального времени и стабильность передачи сигналов
Поддержка функции создания видео-стены - позволяющей с помощью простого графического интерфейса пользователя с доступом по сети создать до 8 настраиваемых профилей различных макетов
EDID Expert – функция выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования лучшего разрешения на каждом из подключенных дисплеев
Возможность обновления микропрограммы
Возможность монтажа в стойку (высота 1U)
Комплект поставки
1x Матричный DVI-коммутатор 4x4 с функцией масштабирования VM5404D
1 х шнур питания
1 x ИК-пульт управления
1 х ИК-приемник
1 x комплект для монтажа
1 х инструкция по эксплуатации
Схема подключения
Спецификация
Параметры
Значение
Видеовход
Интерфейс
4 x DVI-D гнездо (белый)
Импеданс
100
Максимальное расстояние
1,8 м
Видеовыход
Интерфейс
4 x DVI-D гнездо (белый)
Импеданс
100
Видео
Макс.скорость передачи данных
6.75 Гбит/с (2.25 Гбит/с на каждую полосу)
Макс. частота пикселизацииk
225 MHz
Соответствие
Совместим с HDCP 1.4
Макс. разрешение
до 1920 x 1200
Макс. расстояние
до 5 м
Управление
RS-232
Разъем: 1 x DB-9 гнездо (черный);
Скорость передачи данных: 19200, Бит данных: 8, Стоп-бит: 1, Четность: Нет, Контроль потока: Нет
