CE700A-AT-G — USB, VGA, KVM-удлинитель по «витой паре» (1280 x 1024@150m)

Артикул: CE700A-AT-G

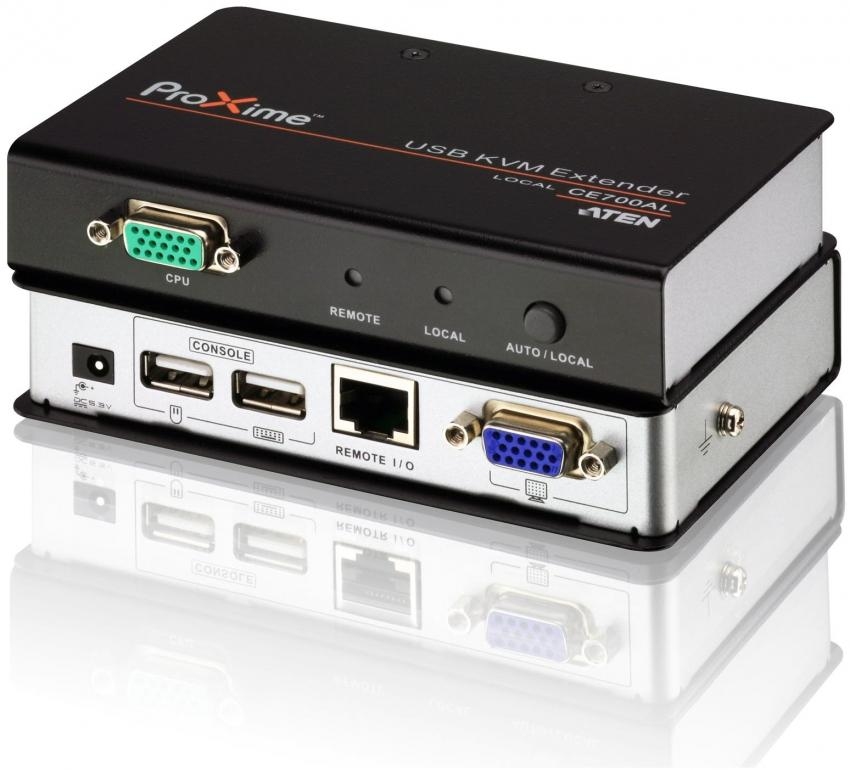

CE700A – USB KVM-удлинитель. Устройство обеспечивает доступ к KVM интерфейсу компьютера (сервера) с удаленной на расстояние до 150 метров консоли (USB клавиатура, монитор и мышь USB).  Состоит из двух модулей локального CE700AL и удаленного CE700AR.


CE700A во многом превосходит модели предыдущего поколения благодаря применению специальной микросхемы ASIC, которая позволяет добиться максимальной надежности и совместимости.Устройство поддерживает передачу видеосигнала высокого качества и имеет встроенную защиту от статического электричества.




ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.





Артикул (и возможные варианты его написания): CE700A-AT-G; CE700A-AT; CE700A; CE-700A; CE700AG



Особенности

  • Кабель Cat 5e для соединения локального и удаленного устройств - на расстоянии до 150 м
  • Работа с двух консолей – управление системой осуществляется с использованием локальной и удаленной консолей KVM, оснащенных монитором, клавиатурой и мышью USB
  • Встроенная микросхема ASIC обеспечивает повышенную надежность и совместимость
  • Автоматическая компенсация сигнала (ASC)
  • Порты для клавиатуры и мыши USB
  • Обнаружение и предотвращение сверхтока на портах USB
  • Выбор режима работы с помощью кнопок (только для локального устройства) – выбор между режимами работы автоматический и локальный.
  • Встроенная защита от статического напряжения 8/15 кВ (контактное напряжение 8 кВ; напряжение воздуха 15 кВ) и защита от перенапряжения на 2 кВ
  • Автоматическое управление усилением сигнала – регулировка силы сигнала для компенсации расстояния
  • Поддержка разрешений - до 1920 x 1200, 60 Гц (30 м); 1600 x 1200, 60 Гц (100 м); 1280 x 1024, 60 Гц (150 м)
  • Поддержка широкоформатных экранов *
  • Поддержка мониторов VGA, SVGA, SXGA, UXGA, WUXGA и Multisync – локальный монитор поддерживает DDC; DDC2; DDC2B
  • Возможность монтажа в системную стойку, простота установки – не требуется ПО, достаточно подключить к устройствам кабели
  • Поддержка различных платформ – Windows, Linux

    * Данные EDID (EDID data) для широкоэкранных мониторов передаются через локальный порт для вывода видео. Для работы с широкоэкранными режимами и мониторами, подсоедините монитор к локальному порту для вывода видео или воспользуйтесь ATEN EDID эмулятором.

Комплектация


  • 1 x USB CE700AL (локальное устройство)
  • 1 x USB USB CE700AR (удаленное устройство)
  • 1 x USB KVM-кабель (1,8 м)
  • 2 x адаптера питания
  • 1 x набор для крепления в монтажную стойку
  • 2 x провода заземления
  • 1 x руководство пользователя

Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:


Таблица совместимости интерфейсных кабелей с KVM устройствами.

    Таблица совместимости модулей-адаптеров с KVM переключателями.

Схема подключения




Спецификация

Параметры CE700AL CE700AR
Разъемы

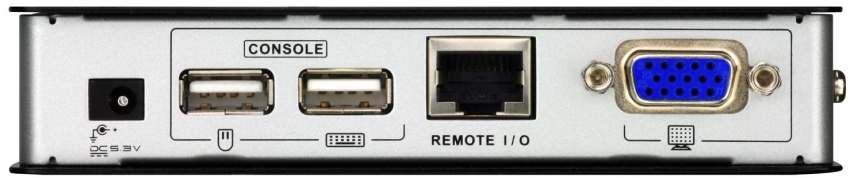

Порты консоли Гнездо USB тип А (белого цвета) - 2 шт.
Гнездо HDB-15 (синего цвета) - 1 шт.
Гнездо USB тип А (белого цвета) - 2 шт.
Гнездо HDB-15 (синего цвета) - 1 шт.

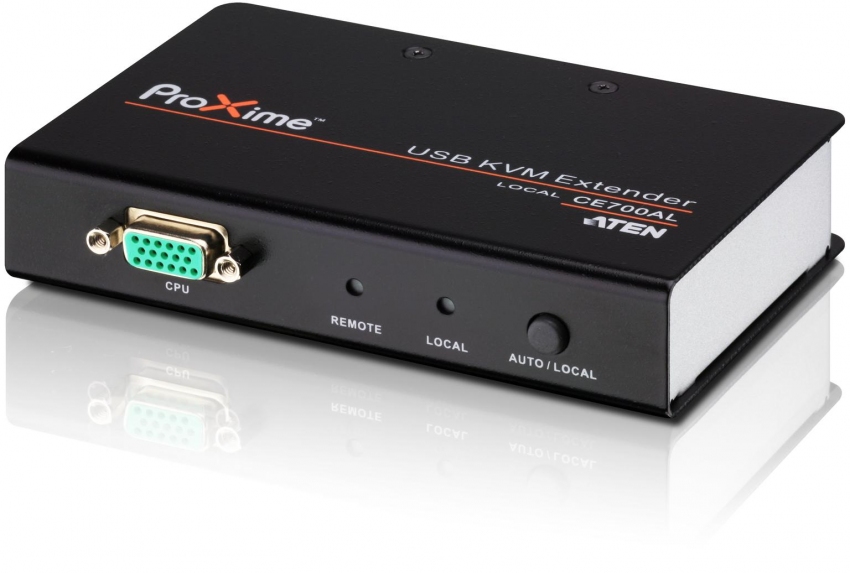

KVM порты Гнездо SPHD-17 (зеленого цвета) - 1 шт. Нет
От устройства к устройству Гнездо RJ-45 (черного цвета) - 1 шт. Гнездо RJ-45 (черного цвета) - 1 шт.
Питание Разъем для подключения питания постоянного тока (черного цвета) - 1 шт. Разъем для подключения питания постоянного тока (черного цвета) - 1 шт.
Кнопки
Выбор рабочего режима Кнопка - 1 шт. Нет

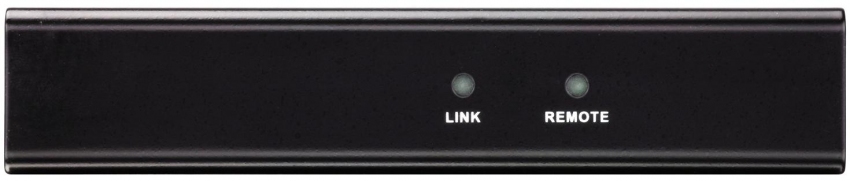

Светодиодные индикаторы
Локальный 1 (Зеленого цвета) Нет
Дистанционный 1 (Зеленого цвета) 1 (Зеленого цвета)
Связь Нет 1 (Зеленого цвета)
Эмуляция
Клавиатура/ Мышь USB USB
Энергопотребление DC5.3V:2.17W:14BTU DC5.3V:1.59W:12BTU
Видео 1920 x 1200 при 60 Гц (30 м)
1600 x 1200 при 60 Гц (100 м)
1280 x 1024 при 60 Гц (150 м)
1920 x 1200 при 60 Гц (30 м)
1600 x 1200 при 60 Гц (100 м)
1280 x 1024 при 60 Гц (150 м)
Температура и влажность
Рабочая температура 0 - 50°C 0 - 50°C
Температура хранения -20 - 60°C -20 - 60°C
Влажность 0-80% рт. ст. без образования конденсата 0-80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический Металлический
Масса 0.33 кг 0.32 кг
Размеры (Д х Ш х В) 12.70 x 8.65 x 2.50 см

12.70 x 8.14 x 2.50 см

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
