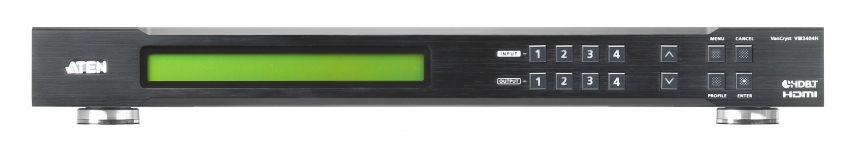

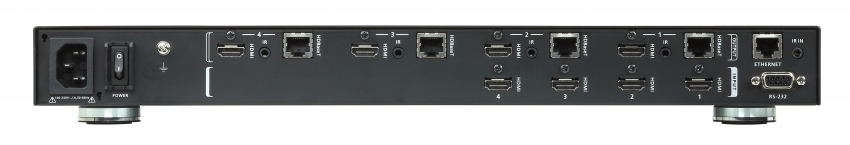

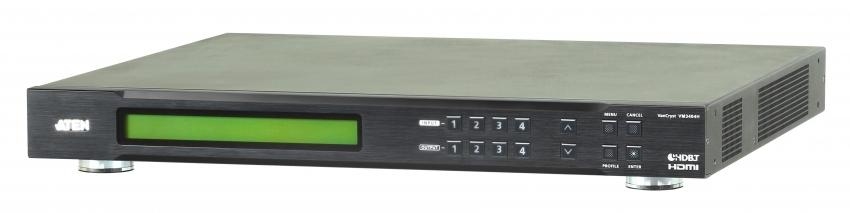

Mатричный HDMI коммутатор VM3404H предназначен для коммутации 4-х источников сигналов HDMI видео 4K/Full HD c 4-я соответствующими устройствами отображения в любой комбинации. Дополнительно устройство может коммутировать управляющие сигналы ИК и RS232. VM3404H имеет функционал формирования видеостены размером 2х2. Благодаря поддержки технологии HDBaseT-Lite устройство обеспечивает передачу сигналов к устройствам отображения на расстояние до 40/70 метров используя один кабель Cat 6a
При использовании коммутатора VM3404H совместно с приемником (ресивером) VE805R (Full HD)/VE816R (4K), поддерживается технология компании ATEN Seamless Switch™ и функция создания видeостен.. Эксклюзивная технология Seamless Switch™ компании ATEN использует графический процессор на основе FPGA-матрицы, чтобы обеспечить непрерывное потоковое видео, управление в реальном времени и стабильную передачу сигнала от всех источников. Функция создания видео-стены позволяет с помощью простого графического интерфейса пользователя создать до 8 настраиваемых профилей конфигурации видеостен. Наличие функции Power over HDBaseT (POH) предоставляет возможность питания приемников VE802R по кабелю Cat 5e, что избавляет от необходимости использовать дополнительный адаптер питания.
Коммутатор VM3404H имеет удобное управление с помощью кнопок передней панели, ИК-сигналов, RS-232 и Ethernet (Telnet / Web-интерфейс) соединений.
Patent No.TW I403920 , ZL 200810130443.7
Артикул (и возможные варианты его написания): VM3404H-AT-G; VM3404H-AT; VM3404H; VM-3404H; VM3404HG
Особенности
-
Поддерживает 4 HDMI-входа и HDBaseT- выхода. Дополнительные 4 выхода с HDMI интерфейссм используются только для подключения контрольных мониторов.
-
Подключение с использованием HDBaseT - обеспечивает возможность соединения между HDMI-устройствами расположенными на больших расстояниях с помощью одного кабеля Cat 5e/6/6a
-
Поддержка функции HDBaseT Anti-jamming - предотвращает интерференцию сигнала во время передачи высококачественного видео
-
Функция POH (Power over HDBaseT, питание по HDBaseT) - поддерживает передачу электропитания на большие расстояния от коммутатор к принимающему устройству (Receiver) по одному кабелю Cat 5e/6/6a* / **
-
Поддержка технологии Seamless Switch™ с лежащей в основе схемой ATEN FPGA, объединяющую форматы видео для обеспечения непрерывности видеопотоков, переключения изображения в режиме реального времени и стабильности передачи сигналов (тольеко при коммутации видеосигналов с приемниками (ресиверомами) VE805R (Full HD) или VE816R (4K) *
-
Поддержка функции создания видеостены - позволяет с помощью простого графического интерфейса пользователя, создать настраиваемые профили макетов видеостен*
-
Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования лучшего разрешения на каждом из подключенных дисплеев
-
Возможность управления несколькими способами - с помощью кнопок передней панели, ИК-сигналов, RS-232 и Ethernet (Telnet / Web-интерфейс) соединений
-
Двунаправленные ИК-порты поддерживают полный диапазон частот ИК-сигналов от 30 кГц до 60 кГц (кабель-приемник ИК-сигнала входящий в комплект поддерживает диапазон частот от 30 кГц до 56 кГц)
-
Поддержка функциональной возможности LockPro™ разработанной компанией ATEN для надежного закрепления HDMI-кабелей на устройствах
-
Возможность обновления микропрограммы
-
Возможность монтажа в стойку (VM3404H: высота 1U)
Примечание:
* Технология Seamless Switch™, функции создания видео-стены и питание по HDBaseT (POH) поддерживаются только при использовании совместимых приемников(Receiver) VE805R (Full HD) или VE816R (4K).
** Модель VM3404H может обеспечить до 15,4 Вт / 54 В постоянного напряжения (DC) на порт и 35 Вт общей мощности; пожалуйста, убедитесь, что потребляемая мощность устройств, подключенных к VM3404H, не превышает этот предел.
ВНИМАНИЕ!
Дополнительные 9 выходов с HDMI интерфейссм используются только для подключения контрольных мониторов.
Комплектация
-
1x матричный HDMI коммутатор с поддержкой HDBaseT-Lite VM3404H
-
1x комплект для монтажа в стойку
-
1х кабель питания
-
1x руководство пользователя

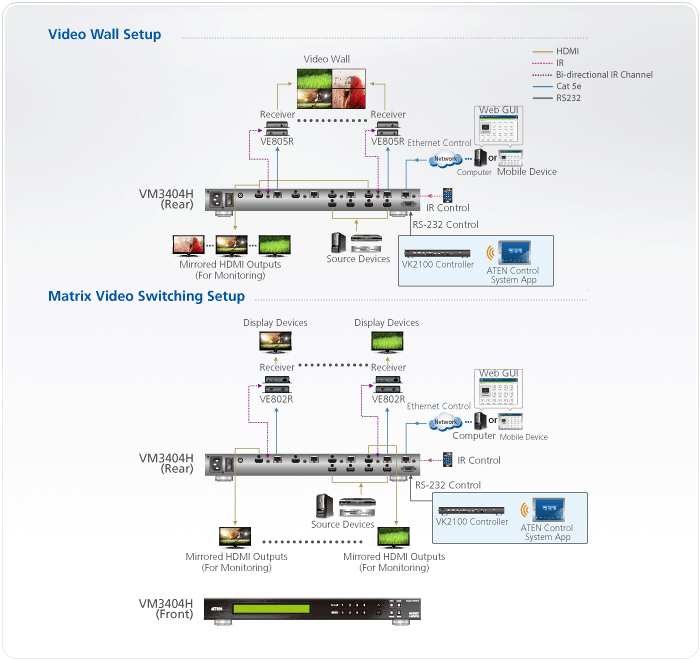

Схема подключения
Спецификация
Параметры
|
Значение
|
Видеовход |
Интерфейс |
4 x HDMI тип A гнездо (черный) |
Импеданс |
100 Ом |
Макс. расстояние |
1.8м |
Видеовыход |
Интерфейс |
4 x HDMI тип A гнездо (черный);
4 x RJ-45 (гнездо) Гнездо RJ-45 - 4 шт. |
Импеданс |
100 Ом |
Макс. расстояние |
HDMI: до 15 м;
HDBaseT: 4K до 35 м (Cat 5e/6) / 40 м (Cat 6a);
1080p до 60 м (Cat 5e/6) / 70 м (Cat 6a) |
Видео |
Макс. скорость передачи данных |
10.2 Гбит/с (3.40 Гбит/с на каждую полосу) |
Макс. частота пикселизации |
340 MHz |
Соответствие |
HDMI (3D, Deep Color, 4K); совместимость с HDCP 1.4
Consumer Electronic Control (CEC)
совместимость с HDBaseT |
Макс. разрешение |
до 4096 x 2160 / 3840 x 2160 при 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 при 30Hz (4:4:4) |
Макс. расстояние |
до 70 м* |
Управление |
RS-232 |
Разъем: 1 x DB-9 гнездо (черный)
Скорость передачи данных и протокол:
Скорость передачи данных: 19200, Бит данных: 8, Стоп-бит: 1,
Четность: Нет, Контроль потока: Нет |
ИК-порт |
4 x Mini Stereo гнезда (черные);
полный диапазон частот от 30 до 60 кГц |
Ethernet |
Разъем: 1 x RJ-45, гнездо |
Установки EDID |
Режим EDID: Default / Port1 / Remix / Customized |
Питание |
Разъем |
1 x 3-контактное гнездо переменного тока |
I/P Rating |
100-240 VAC; 50-60 Hz; 1.0A |
Потребляемая мощность |
110 VAC, 68.2 W |
Окружающая среда |
Рабочая температура |
0-50°C |
Температура хранения |
-20°C - 60°C |
Влажность |
0% - 80% относительная, без конденсата |
Физические характеристики |
Материал корпуса |
Металл |
Вес |
5.60 кг |
Размер |
43.24 x 38.23 x 4.40 см |
|
Примечание:
* Для увеличения расстояния до 70 метров требуется кабель Cat 6a.
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
