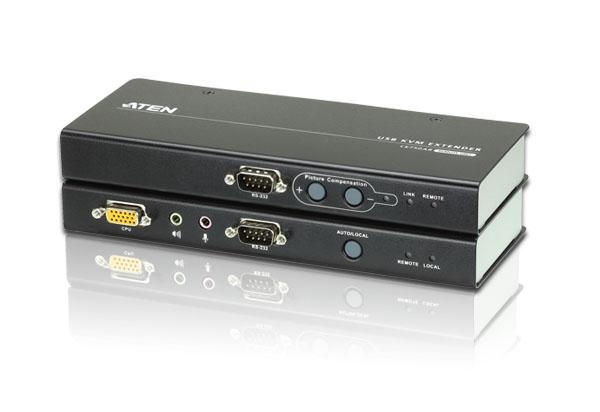

CE750A – USB KVM-удлинитель обеспечивает доступ к KVM интерфейсу компьютера (сервера) с удаленной на расстояние до 200 метров консоли USB (монитор, клавиатура и мышь USB). Устройство состоит из двух модулей локального CE750AL и удаленного CE750AR, соединяемых кабелем "витая пара" Cat. 5.


Устройство обеспечивает передачу сигналов RS232, что позволяет удаленно подключить работающее по данному интерфейсу оборудование, например, сенсорный экран или считыватель штрих-кода.

В инсталляциях рекомендуется:

• использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
• выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Артикул (и возможные варианты его написания): CE750A-AT-G; CE750A-AT; CE750A; CE-750A; CE750AG

Особенности

• Локальный и Удаленный модули соединяются кабелем "витая пара" Cat 5e.
• Максимальное расстояние между локальным и удаленным модулями - до 200 метров.
• Функция Dual Console – управление системой возможно как с локальной, так и с удаленной USB консоли (клавиатура, монитор и мышь).
• встроенная схема ASIC для повышения надежности и совместимости.
• USB интерфейс клавиатуры и мыши.
• Поддерживает передачу сигналов RS232 между модулями, что позволяет удаленно подключить оборудование работающее по данному интерфейсу, например сенсорный экран или считыватель штрих-кода.
• Поддерживает стерео динамики и микрофон.
• Выбор режима работы с помощью кнопочных переключателей (только на локальном устройстве) – выбор между двумя режимами: локальным и авто.
• Встроенная защита от статического электричества.
• Управление настройкой видео сигнала – регулирование силы сигнала для компенсации расстояния.
• Видеоразрешение – до 1920 x 1200 при 60 Гц (30 метров); до 1600 x 1200 при 60 Гц (150 метров); до 1280 x 1024 при 60 Гц (200 метров).
• Поддерживает видеостандарты VGA, SVGA, SXGA (1280 x 1024) и UXGA (1600 x 1200) и Multisync мониторы;
• Локальный монитор поддерживает DDC, DDC2, DDC2B.
• Предусмотрено крепление в монтажную стойку.
• Не требуется установка программного обеспечения; все, что необходимо - подсоединить кабели к устройствам.
• Поддерживает Windows 2000/XP/Vista, Linux, FreeBSD.
• Совместим с KVM-переключателями ATEN.

Комплектация

• 1 x USB KVM-удлинитель (локальный модуль) CE750AL
• 1 x USB KVM-удлинитель (удаленный модуль) CE750AR
• 1 x специализированный набор кабелей
• 2 x адаптера питания
• 1 x набор для крепления в монтажную стойку
• 1 x руководство пользователя

Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами.

Схема подключения

Cпецификация
