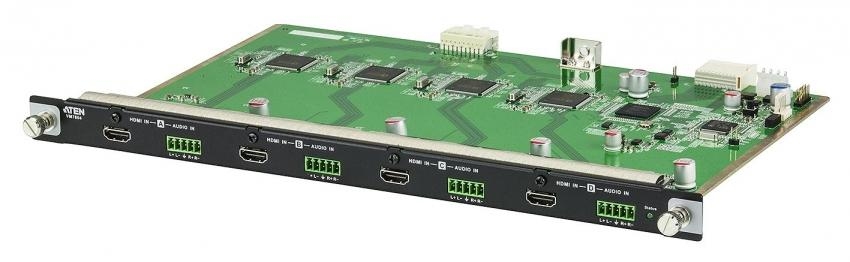

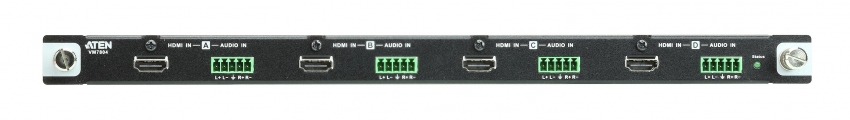

VM7804 является 4-портовой платой входа A/V сигналов с интерфейсом HDMI. Используется как плата ввода видеосигналов HDMI и предназначена для установку в шасси матричного коммутатора.


VM7804 поддерживает два варианта звукового сопровождения:

• встроенное в HDMI сигнал
• стереофоническое звуковое сопровождение от внешнего источника, которое может быть встроено (эмбедировано) в HDMI-сигнал. Встроенное звуковое сопровождение заменяет собой, оригинальную звуковую дорожку.

Артикул (и возможные варианты его написания): VM7804-AT; VM7804


Особенности:

• Плата интерфейсная с 4 портами видео входов сигналов HDMI для установку в шасси матричного переключателя
• Поддерживаются разрешения HDTV 480p, 720p, 1080i и 1080p (1920 x 1080) HDMI (3D, Deep Color);
• Совместима с HDCP 1.4;
• Поддерживает технологию Seamless Switch™, позволяющую обеспечить непрерывность видео потоков, переключение в режиме реального времени и стабильную передачу сигнала*;
• Встроенная функция масштабирования (скейлер) поддерживает масштабирование различных разрешений видео для каждого выходного порта;
• Поддержка интерфейса Consumer Electronics Control (CEC) EDID Expert - функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения;
• Встроенный мастер EDID - обеспечивает простой способ пользовательских настроек EDID;
• Возможность замены без отключения питания для легкой интеграции плат ввода / вывода;
• Поддержка звука — HDMI аудио или звука который может быть добавлен в интерфейс с отдельных входных разъемов.

Примечание: При использовании технологии Seamless Switch™ недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switching™.




Комплект поставки

• 1 x VM7804 4-портовая плата ввода с интерфейсом HDMI
• 1 x Руководство пользователя

Схема подключения

Спецификация

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев
