VM8514-AT — 4-х портовая плата вывода A/V сигналов HDMI использующая технологию HDBaseT

VM8514-AT — 4-х портовая плата вывода A/V сигналов HDMI использующая технологию HDBaseT

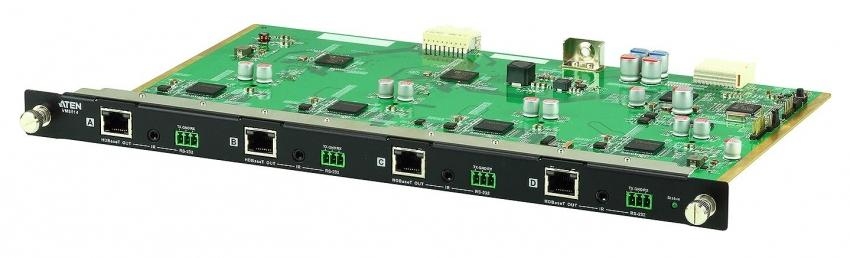

VM8514 является 4-портовой платой вывода A/V сигналов с передачей HDMI по технологии HDBaseT. Используется как плата для вывода видеосигналов HDMI от переключателя VM1600 к устройствам отображения (мониторам, ТВ и т.п.) через приемники (receivers). Плата устанавливается в шасси матричного переключателя VM1600. В шасси может устанавливаться до 4-х плат, что обеспечивает 16 независимых выходов HDMI видеосигналов, коммутируемых с приемниками HDMI сигналов производства ATEN по технологии HDBaseT.


VM8514 поддерживает коммутацию сигналов управления RS232 и IR.




ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.




Артикул (и возможные варианты его написания): VM8514-AT; VM8514




Особенности:

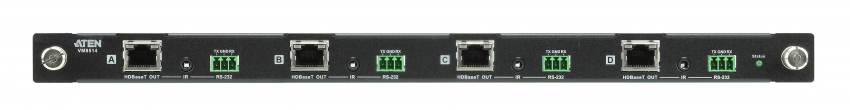

  • Плата интерфейсная с 4 портами выходов сигналов HDMI с интерфейсом RJ45 для установки в шасси матричного переключателя VM1600;
  • Благодаря применения технологии HDBaseT устройство отображения может быть подключено на расстоянии до 100 метров по одному кабелю Cat 5e / 6
  • Поддерживает двунаправленный порт RS-232;
  • Поддерживается передача ИК сигнала;
  • Совместима с HDCP 1.4;
  • Возможность замены без отключения питания для легкой интеграции плат ввода / вывода с VM1600
  • При работе с VE805R(Full HD)/VE816R(4K) обеспечивается:
    — Бесшовное переключение - близкие к нулевым задержки при переключении, обеспечивающие непрерывность видеопотока, переключения в режиме реального времени и стабильные передачи сигнала;
    — Настраиваемые профили пользовательских макетов при построении видеостен, графический интерфейс пользователя с доступом по сети.

Приемники, совместимые с VM8514

Передатчик

Макс. расстояние от
передатчика до платы

VE801R

60 m

VE802R

60 m

VE805R

60 m

VE812R

100 m







Комплект поставки

  • 1 x VM8514 4-портовая плата вsхода HDMI с интерфейсом RJ45
  • 1 x Руководство пользователя

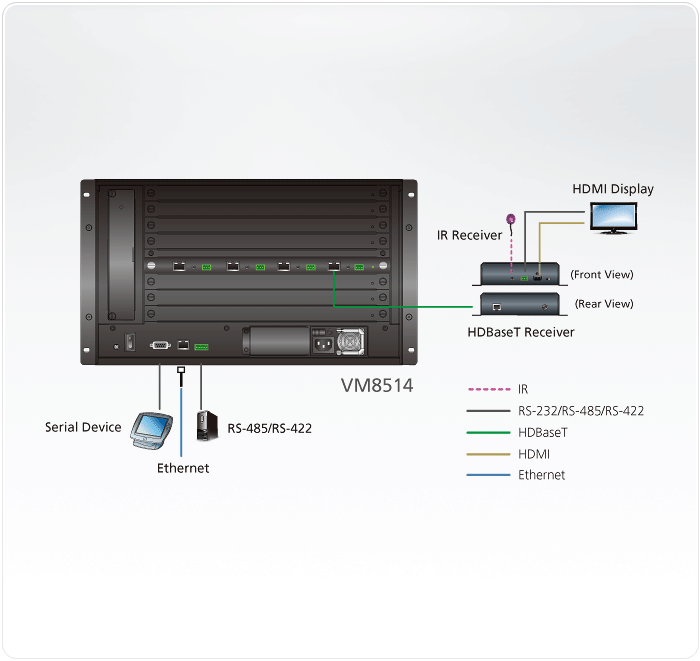

Схема подключения



Спецификация


Видеовыход
Интерфейсы Гнездо RJ-45 (серебристого цвета) - 4 шт.
Импеданс 100 Ώ
Видео
Макс. скорость передачи данных 10,2 гбит/с (3,4 гбит/с на каждую полосу)
Макс. частота пикселизации 340 МГц
Соответствие Совместимость с HDBaseT, HDCP 1.4
Consumer Electronics Control (CEC)
Макс. разрешение До 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Макс. расстояние 100 м (Cat 6a)
Управление
RS-232 Разъемы с невыпадающими винтами 3-полюсные - 4 шт.
ИК Миниатюрное гнездо стерео (черного цвета) - 4 шт.
Энергопотребление 12.2W:57BTU
Температура и влажность
Рабочая температура 0 - 40°C
Температура хранения -20–60°C
Влажность 0-80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0.97 kg ( 2.14 lb )
Размеры (Д х Ш х В) 35.20 x 23.80 x 2.33 cm


* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
   * Все товарные знаки и логотипы являются собственностью их владельцев
