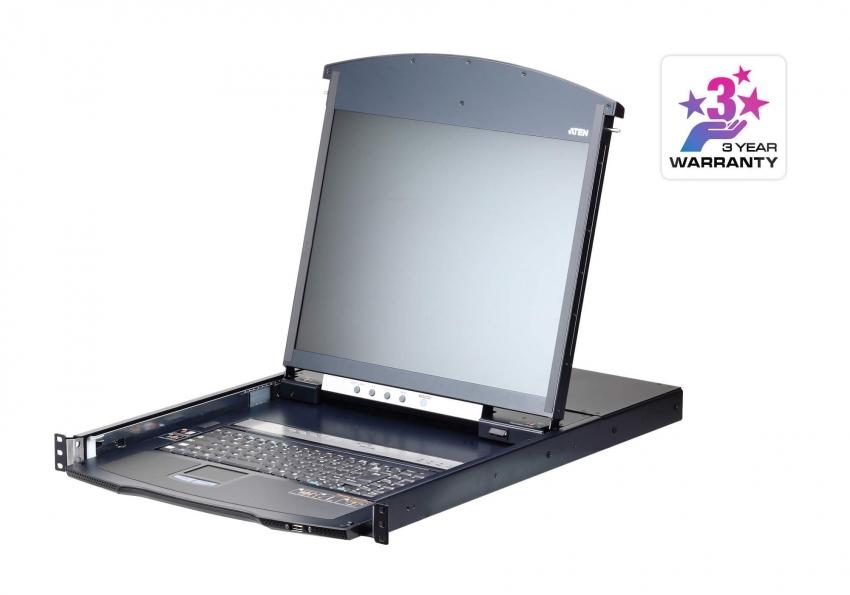

KL1108VN оснащен независимо выдвигающимися модулями 19" ЖК-монитора со светодиодной подсветкой и клавиатуры со встроенным тачпадом.

 Для осуществления полного контроля и управления всем серверным хозяйством ЦОД КВМ-коммутатор KL1108VN поддерживает блейд-серверы и платформы с такими новыми функциями, как взаимодействие по энергопитанию (Power Association). Это позволяет КВМ-портам быть ассоциированные с розетками блоков распределения питания (PDU) компании ATEN для управления энергопитанием, подсоединенных серверов с помощью встроенного пользовательского интерфейса.

  КВМ-переключатель KL1108VN может работать с программным обеспечением для видеорегистрации событий (CCVSR) и с программным обеспечением для централизованного управления (CC2000). Вне зависимости от того, где находятся администраторы, с помощью CC2000 им предоставляется полный контроль над удаленными IT-оборудованием ЦОД, позволяя на расстоянии осуществлять наблюдение и управление всеми устройствами в сети, включая платформы с блейд-серверами, отдельные блейд-серверы и виртуальные машины. Программное обеспечение для видеорегистрации событий (CCVSR) записывает все действия на серверах, к которым осуществляются подключения с помощью КВМ-переключателей c доступом по IP. Все операции и изменения, без каких-либо исключений, начиная с уровня BIOS и до входа в систему, от запуска программных приложений и до настройки операционной системы, записываются и сохраняются в специальном видеофайле.

  Функция поддержки виртуальных носителей (Virtual Media) позволяет подключаться к носителям данных на USB-накопителях, жестких дисках и дисках DVD/CD, расположенных на удаленных серверах, что позволяет администраторам с легкостью переносить файлы, устанавливать приложения и обновления для ОС или выполнять диагностику по сети.

  Дополнительными эксклюзивными возможностями КВМ-коммутаторов с доступом по IP компании ATEN являются: электронная доска сообщений, режим Panel Array Mode™, функции Mouse DynaSync™ и идентификации адаптера (Adapter ID), а также безопасный последовательный доступ к серверу. Устройства с последовательным управлением, к которым обеспечивается безопасный доступ, включают в себя сетевое оборудование, UNIIX-серверы, Linux-серверы, Sun-серверы и многие другие последовательные консоли. Это позволяет осуществлять установку без использования дорогостоящих последовательных адаптеров.

  Обладая двумя сетевыми адаптерами и поддержкой внешнего модема, КВМ-коммутаторы c доступом по IP разработаны с повышенной надежностью и позволяют обеспечить удаленный доступ к всему подключенному оборудованию в режиме 24/7.

В инсталляциях рекомендуется:

• использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
• выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Особенности

• Высокая степень безопасности - поддерживается стандарт безопасности FIPS 140-2 c уровнем 1
• Улучшенный графический процессор на основе FPGA матрицы, с разрешением уровня HD, 1920 х 1200
• Вдвое большая скорость передачи данных для устройств виртуальной среды

Оборудование

• Светодиодная подсветка - разработана компанией ATEN для освещения клавиатуры и тачпад-панели в условиях низкой освещенности
• Интегрированная КВМ-консоль с 19" ЖК-монитором со светодиодной подсветкой в выдвижном корпусе
• Одна шина для локального и одна шина для удаленного доступа к КВМ-коммутатору по IP-подключению

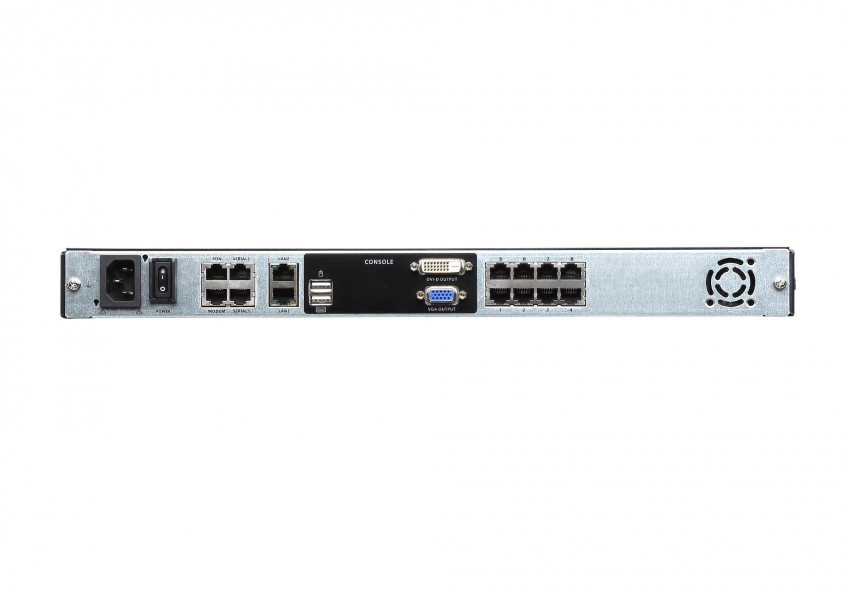

• Разъемы RJ-45 для подключения по кабелю Cat 5e/6
• Поддержка КВМ-адаптеров с автоматической конвертацией, что позволяет гибко комбинировать интерфейс (PS/2, USB, Sun и последовательные устройства) для управления всеми типами компьютеров
• Дополнительный консольный порт – для управления компьютерами обеспечивает возможность подключения внешней консоли (монитор, USB-клавиатура и мышь)
• Поддержка подключений PS/2, USB, Sun Legacy (13W3) и последовательного подключения (RS-232)
• Поддержка внешней USB-мыши
• Корпус высотой немного меньше 1U и зазорами с верхней и нижней стороны, для удобной эксплуатации в 1U-стойке
• Функционал Dual Rail – Двухрельсовый, выдвижной корпус в котором ЖК-монитор выдвигается отдельно от клавиатуры/тачпада
• Модуль ЖК-монитора открывается на 120 градусов, что позволяет выбрать удобный угол просмотра
• Блокирование консоли – позволяет надежно фиксировать консоль, когда она не используется
• Кнопка питания на ЖК-дисплее позволяет экономить электроэнергию и продлить срок его службы
• Высокая концентрация портов - использование разъемов RJ-45 позволяет разместить до 8 портов в корпусе высотой 1U
• Два сетевых интерфейса со скоростью 10/100/1000 Mбит/с для резервирования соединения или работы с двумя отдельными IP-адресами
• Поддержка блейд-серверов
• Поддержка мультиплатформенных серверных сред: устройств последовательной передачи данных на базе Windows, Mac, Sun, Linux и VT100
• Видео высокого разрешения - до 1920 x 1200, 60 Гц, при 24-битной глубине цвета на внешней консоли и для удаленных дисплеев; до 1280 x 1024 при 75 Гц при переключении на встроенный ЖК-монитор
• Мониторинг и управление 8 компьютерами при одноуровневом или 128 компьютерами при каскадном подключении* * КВМ-коммутаторы совместимые для каскадного подключения: CS1308, CS1316, KH1508A и KH1516A.

Управление

• До 64 зарегистрированных пользователей – до 32 параллельных удаленных сеансов
• Функция завершения сеанса – администраторы могут завершать любые текущие сеансы
• Режим совместного использования портов позволяет нескольким пользователям одновременно подключаться к серверу
• Удаленное управление энергопитанием для подключенных блоков распределения питания (PDU) компании ATEN
• Интегрирование с программным обеспечением для управления CC2000 и программным обеспечением для видеорегистрации событий (CCVSR)
• Регистрация событий и поддержка сервера регистрации на основе Windows
• Журнал локальных событий
• Возможность обновления микропрограммы
• Поддержка IPv6
• Уведомление о критических событиях через SMTP email; SNMP trap и поддержка Syslog
• Настраиваемые уведомления о событиях
• Доступ по вспомогательному каналу - поддержка модема с возможностью вызова/обратного вызова/отключения вызова
• Функция "Идентификации адаптера": сохранение информации о портах, позволяя администраторам переносить серверы на другие порты без необходимости перенастройки адаптеров и коммутаторов

Удобный интерфейс

• Удобное переключение между компьютерами при помощи кнопок, режим горячих клавиш, экранное меню и графический интерфейс пользователя на основе браузера
• Локальная консоль, графический интерфейс на основе браузера и приложение для ОС, представляют собой унифицированное многоязычное средство управления, что позволяет снизить затраты на обучение пользователей
• Поддержка клиентов различных платформ (Windows, Mac OS X, Linux, Sun)
• Поддержка различных браузеров: Internet Explorer, Chrome, Firefox, Safari, Opera, Mozilla, Netscape
• Пользовательский интерфейс на основе только Web-технологий позволяет администраторам выполнять задачи без предустановленного программного обеспечения Java
• Поддержка эксклюзивного режима Panel Array™ Mode – для отображения в виде сетки рабочих столов всех подключенных портов, как на локальном, так и на удаленном экране
• Трансляция действий клавиатуры/мыши - сигналы клавиатуры и мыши могут одновременно дублироваться на всех подключенных серверах
• Запуск нескольких сеансов виртуальных удаленных рабочих столов для одновременного управления несколькими серверами
• Полноэкранный или настраиваемый по размеру и масштабу виртуальный удаленный рабочий стол
• Синхронизация видео позволяет сохранять информацию EDID монитора локальной консоли в КВМ-адаптерах для оптимизации разрешения экрана

Улучшенная безопасность

• Поддержка удаленной идентификации: RADIUS, LDAP, LDAPS и MS Active Directory
• Поддержка сертификатов 128-битного SSL-шифрования и 2048-битных RSA-сертификатов шифрования для обеспечения безопасного входа пользователей через браузер
• Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных с клавиатуры/мыши, видео и функции виртуальных носителей
• Настраиваемые разрешения пользователей и группы пользователей для доступа к серверу и управления
• Утилита автоматического создания запросов на подпись сертификата и аутентификация сторонних сертификатов CA
• Фильтр IP/MAC для повышения уровня безопасности

Функция поддержки виртуальных носителей (Virtual Media)

• Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
• Работа с серверами с поддержкой USB на уровне операционной системы и BIOS
• Поддерживает DVD/CD-дисководы, USB-носители информации, жесткие диски персональных компьютеров и ISO-образы
• Поддержка считывателя смарт-карт/карт общего доступа (CAC)

Виртуальный удаленный рабочий стол

• Настройка качества и допуска видео для оптимизации скорости передачи данных; возможность использования монохромных цветов, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания
• Полноэкранное или масштабируемое изображение Функция электронной доски сообщений позволяет вошедшим пользователям общаться друг с другом Функция Mouse DynaSync™ – автоматическая синхронизация локальных и удаленных перемещений указателя мыши Поддержка макрокоманд выхода Экранная клавиатура с поддержкой нескольких языков Доступ на уровне BIOS для устранения неполадок

Комплект поставки

• 1 х 8-и портовый ЖК KVM-переключатель KL1108VN с комплектом для монтажа в стойку
• 2x адаптера последовательного подключения SA0142 (RJ45-F to DB9-M)
• 1 х шнур питания
• 1 х руководство пользователя

Для облегчения монтажа в 19-дюймовую стойку рекомендуется применение набора специальных направляющих (поставляются отдельно).



 Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости IP KVM-переключателей с продуктами ATEN.

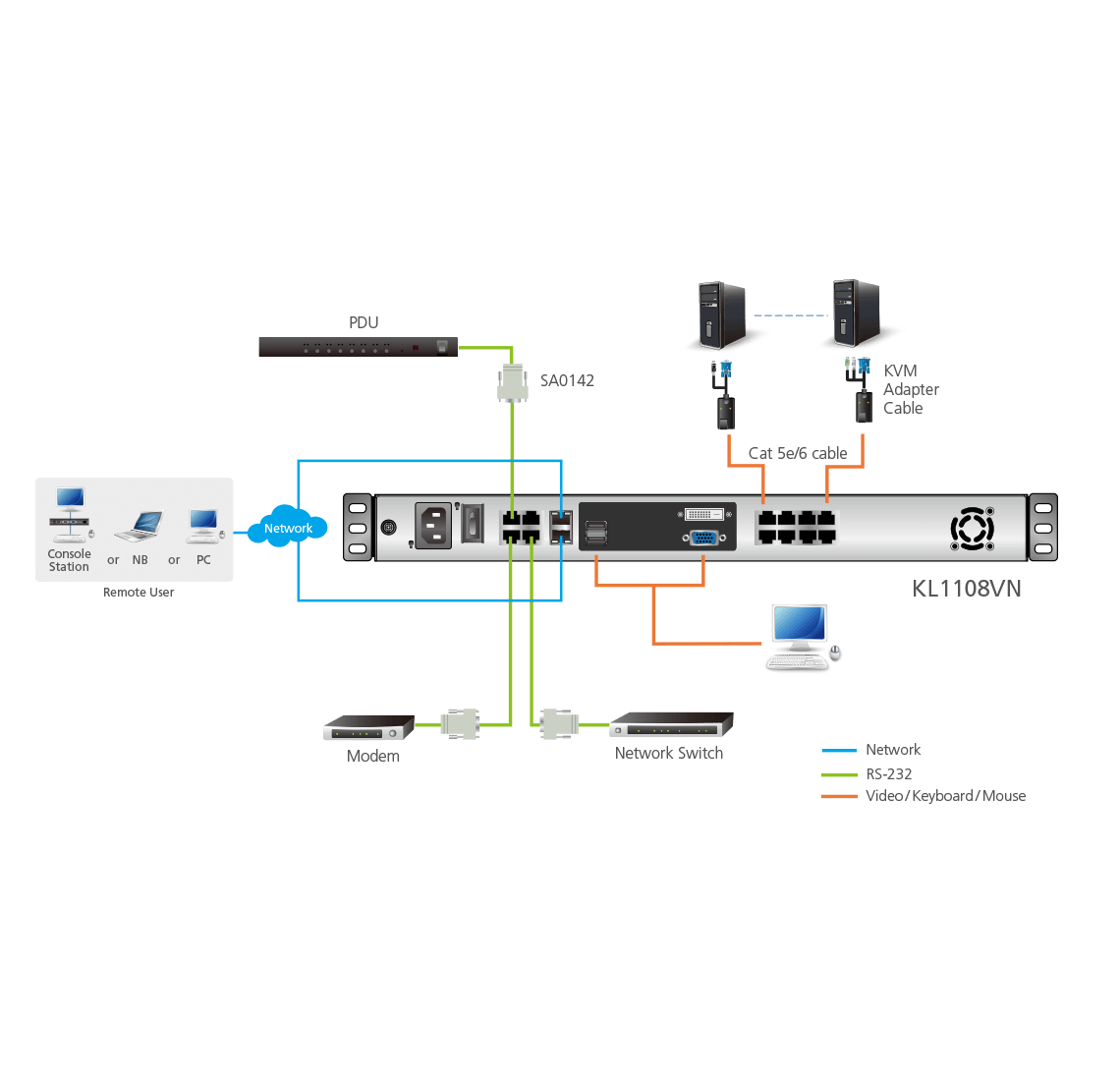

Схема подключения

Спецификация

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
