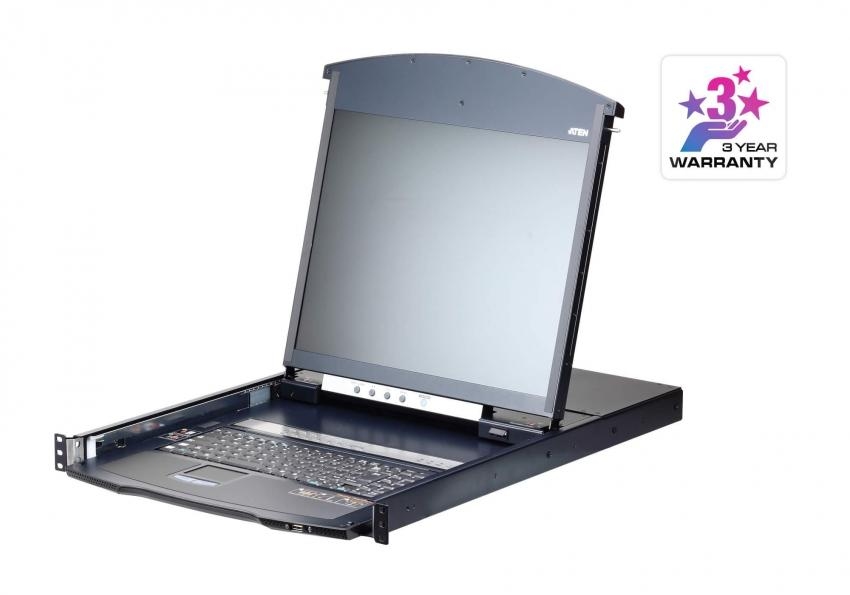

KL1116VN-AXA-RG — 16-портовый Dual Rail КВМ-переключатель с ЖК дисплеем, использованием кабеля Cat 5, c доступом по IP и поддержкой 1-локального и 1-удаленного пользовательских доступов

KL1116VN-AXA-RG — 16-портовый Dual Rail КВМ-переключатель с ЖК дисплеем, использованием кабеля Cat 5, c доступом по IP и поддержкой 1-локального и 1-удаленного пользовательских доступов
Артикул: KL1116VN-AXA-RG



  KVM-переключатель (KVM switch)Dual Rail с ЖК-дисплеем KL1116VN – это устройство управления, обеспечивающее безопасный доступ к 16 компьютерам как с локальной консоли, так и удаленной с использованием IP-соединений и веб-браузера. Кроме того, устройство обеспечивает поддержку внешнего модема для устранения неполадок на уровне BIOS в случае отключения или отсутствия локальной сети.

  KL1116VN оснащен независимо выдвигающимися модулями 19" ЖК-монитора со светодиодной подсветкой и клавиатуры со встроенным тачпадом.

  Для осуществления полного контроля и управления всем серверным хозяйством ЦОД КВМ-коммутатор KL1116VN поддерживает блейд-серверы и платформы с такими новыми функциями, как взаимодействие по энергопитанию (Power Association). Это позволяет КВМ-портам быть ассоциированные с розетками блоков распределения питания (PDU) компании ATEN для управления энергопитанием, подсоединенных серверов с помощью встроенного пользовательского интерфейса.

  КВМ-переключатель KL1116VN может работать с программным обеспечением для видеорегистрации событий (CCVSR) и с программным обеспечением для централизованного управления (CC2000). Вне зависимости от того, где находятся администраторы, с помощью CC2000 им предоставляется полный контроль над удаленными IT-оборудованием ЦОД, позволяя на расстоянии осуществлять наблюдение и управление всеми устройствами в сети, включая платформы с блейд-серверами, отдельные блейд-серверы и виртуальные машины. Программное обеспечение для видеорегистрации событий (CCVSR) записывает все действия на серверах, к которым осуществляются подключения с помощью КВМ-переключателей c доступом по IP. Все операции и изменения, без каких-либо исключений, начиная с уровня BIOS и до входа в систему, от запуска программных приложений и до настройки операционной системы, записываются и сохраняются в специальном видеофайле.

  Функция поддержки виртуальных носителей (Virtual Media) позволяет подключаться к носителям данных на USB-накопителях, жестких дисках и дисках DVD/CD, расположенных на удаленных серверах, что позволяет администраторам с легкостью переносить файлы, устанавливать приложения и обновления для ОС или выполнять диагностику по сети.

  Дополнительными эксклюзивными возможностями КВМ-коммутаторов с доступом по IP компании ATEN являются: электронная доска сообщений, режим Panel Array Mode™, функции Mouse DynaSync™ и идентификации адаптера (Adapter ID), а также безопасный последовательный доступ к серверу. Устройства с последовательным управлением, к которым обеспечивается безопасный доступ, включают в себя сетевое оборудование, UNIIX-серверы, Linux-серверы, Sun-серверы и многие другие последовательные консоли. Это позволяет осуществлять установку без использования дорогостоящих последовательных адаптеров.

  Обладая двумя сетевыми адаптерами и поддержкой внешнего модема, КВМ-коммутаторы c доступом по IP разработаны с повышенной надежностью и позволяют обеспечить удаленный доступ к всему подключенному оборудованию в режиме 24/7.



Артикул (и возможные варианты его написания): KL1116VN-AXA-RG, KL1116VN-AX-RG, KL1116VNR, KL1116VNRG, KL-1116VN

ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Особенности


Эксклюзивные возможности

  • Высокая степень безопасности - поддерживается стандарт безопасности FIPS 140-2 c уровнем 1
  • Улучшенный графический процессор на основе FPGA матрицы, с разрешением уровня HD, 1920 х 1200
  • Вдвое большая скорость передачи данных для устройств виртуальной среды

Оборудование

  • Светодиодная подсветка - разработана компанией ATEN для освещения клавиатуры и тачпад-панели в условиях низкой освещенности
  • Интегрированная КВМ-консоль с 19" ЖК-монитором со светодиодной подсветкой в выдвижном корпусе
  • Одна шина для локального и одна шина для удаленного доступа к КВМ-коммутатору по IP-подключению
  • Разъемы RJ-45 для подключения по кабелю Cat 5e/6
  • Поддержка КВМ-адаптеров с автоматической конвертацией, что позволяет гибко комбинировать интерфейс (PS/2, USB, Sun и последовательные устройства) для управления всеми типами компьютеров
  • Дополнительный консольный порт – для управления компьютерами обеспечивает возможность подключения внешней консоли (монитор, USB-клавиатура и мышь)
  • Поддержка подключений PS/2, USB, Sun Legacy (13W3) и последовательного подключения (RS-232)
  • Поддержка внешней USB-мыши
  • Корпус высотой немного меньше 1U и зазорами с верхней и нижней стороны, для удобной эксплуатации в 1U-стойке
  • Функционал Dual Rail – Двухрельсовый, выдвижной корпус в котором ЖК-монитор выдвигается отдельно от клавиатуры/тачпада
  • Модуль ЖК-монитора открывается на 120 градусов, что позволяет выбрать удобный угол просмотра
  • Блокирование консоли – позволяет надежно фиксировать консоль, когда она не используется
  • Кнопка питания на ЖК-дисплее позволяет экономить электроэнергию и продлить срок его службы
  • Высокая концентрация портов - использование разъемов RJ-45 позволяет разместить до 16 портов в корпусе высотой 1U
  • Два сетевых интерфейса со скоростью 10/100/1000 Mбит/с для резервирования соединения или работы с двумя отдельными IP-адресами
  • Поддержка блейд-серверов
  • Поддержка мультиплатформенных серверных сред: устройств последовательной передачи данных на базе Windows, Mac, Sun, Linux и VT100
  • Видео высокого разрешения - до 1920 x 1200, 60 Гц, при 24-битной глубине цвета на внешней консоли и для удаленных дисплеев; до 1280 x 1024 при 75 Гц при переключении на встроенный ЖК-монитор
  • Мониторинг и управление 16 компьютерами при одноуровневом или 256 компьютерами при каскадном подключении* * КВМ-коммутаторы совместимые для каскадного подключения: CS1308, CS1316, KH1508A и KH1516A.

Управление

  • До 64 зарегистрированных пользователей – до 32 параллельных удаленных сеансов
  • Функция завершения сеанса – администраторы могут завершать любые текущие сеансы
  • Режим совместного использования портов позволяет нескольким пользователям одновременно подключаться к серверу
  • Удаленное управление энергопитанием для подключенных блоков распределения питания (PDU) компании ATEN
  • Интегрирование с программным обеспечением для управления CC2000 и программным обеспечением для видеорегистрации событий (CCVSR)
  • Регистрация событий и поддержка сервера регистрации на основе Windows
  • Журнал локальных событий
  • Возможность обновления микропрограммы
  • Поддержка IPv6
  • Уведомление о критических событиях через SMTP email; SNMP trap и поддержка Syslog
  • Настраиваемые уведомления о событиях
  • Доступ по вспомогательному каналу - поддержка модема с возможностью вызова/обратного вызова/отключения вызова
  • Функция "Идентификации адаптера": сохранение информации о портах, позволяя администраторам переносить серверы на другие порты без необходимости перенастройки адаптеров и коммутаторов


Удобный интерфейс

  • Удобное переключение между компьютерами при помощи кнопок, режим горячих клавиш, экранное меню и графический интерфейс пользователя на основе браузера
  • Локальная консоль, графический интерфейс на основе браузера и приложение для ОС, представляют собой унифицированное многоязычное средство управления, что позволяет снизить затраты на обучение пользователей
  • Поддержка клиентов различных платформ (Windows, Mac OS X, Linux, Sun)
  • Поддержка различных браузеров: Internet Explorer, Chrome, Firefox, Safari, Opera, Mozilla, Netscape
  • Пользовательский интерфейс на основе только Web-технологий позволяет администраторам выполнять задачи без предустановленного программного обеспечения Java
  • Поддержка эксклюзивного режима Panel Array™ Mode – для отображения в виде сетки рабочих столов всех подключенных портов, как на локальном, так и на удаленном экране
  • Трансляция действий клавиатуры/мыши - сигналы клавиатуры и мыши могут одновременно дублироваться на всех подключенных серверах
  • Запуск нескольких сеансов виртуальных удаленных рабочих столов для одновременного управления несколькими серверами
  • Полноэкранный или настраиваемый по размеру и масштабу виртуальный удаленный рабочий стол
  • Синхронизация видео позволяет сохранять информацию EDID монитора локальной консоли в КВМ-адаптерах для оптимизации разрешения экрана

Улучшенная безопасность

  • Поддержка удаленной идентификации: RADIUS, LDAP, LDAPS и MS Active Directory
  • Поддержка сертификатов 128-битного SSL-шифрования и 2048-битных RSA-сертификатов шифрования для обеспечения безопасного входа пользователей через браузер
  • Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных с клавиатуры/мыши, видео и функции виртуальных носителей
  • Настраиваемые разрешения пользователей и группы пользователей для доступа к серверу и управления
  • Утилита автоматического создания запросов на подпись сертификата и аутентификация сторонних сертификатов CA
  • Фильтр IP/MAC для повышения уровня безопасности

Функция поддержки виртуальных носителей (Virtual Media)

  • Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
  • Работа с серверами с поддержкой USB на уровне операционной системы и BIOS
  • Поддерживает DVD/CD-дисководы, USB-носители информации, жесткие диски персональных компьютеров и ISO-образы
  • Поддержка считывателя смарт-карт/карт общего доступа (CAC)

Виртуальный удаленный рабочий стол

  • Настройка качества и допуска видео для оптимизации скорости передачи данных; возможность использования монохромных цветов, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания
  • Полноэкранное или масштабируемое изображение Функция электронной доски сообщений позволяет вошедшим пользователям общаться друг с другом Функция Mouse DynaSync™ – автоматическая синхронизация локальных и удаленных перемещений указателя мыши Поддержка макрокоманд выхода Экранная клавиатура с поддержкой нескольких языков Доступ на уровне BIOS для устранения неполадок


Комплект поставки

  • 1 х 16-и портовый ЖК KVM-переключатель KL1116VN с комплектом для монтажа в стойку
  • 2x адаптера последовательного подключения SA0142 (RJ45-F to DB9-M)
  • 1 х шнур питания
  • 1 х руководство пользователя
  •

Для облегчения монтажа в 19-дюймовую стойку рекомендуется применение набора специальных направляющих (поставляются отдельно).


Набор для монтажа в стойку

Глубина

2Х-010G (Длинный/Опционный) 17 дюймов ЖК-монитор: 68,0–105,0
Короткий (Стандартный) 42 см – 77 см



Набор «Easy Installation» для облегченного монтажа в стойку силами одного человека

Глубина

2Х-012G (Длинный/Опционный) 17 дюймов ЖК-монитор: 68,0–105,0
2Х-011G Короткий (Опционный) 17 дюймов ЖК-монитор: 57,0–70,0



 Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости IP KVM-переключателей с продуктами ATEN.



Схема подключения




Спецификация

Параметры

Значение

Количество
подсоединяемых ПК

Напрямую

16

Макс. с каскадом переключателей

256 (гирляндное подключение)

Количество
подсоединяемых консолей

Локальная + Удаленная

1 + 1

Выбор порта

Экранное меню; горячие клавиши; кнопки

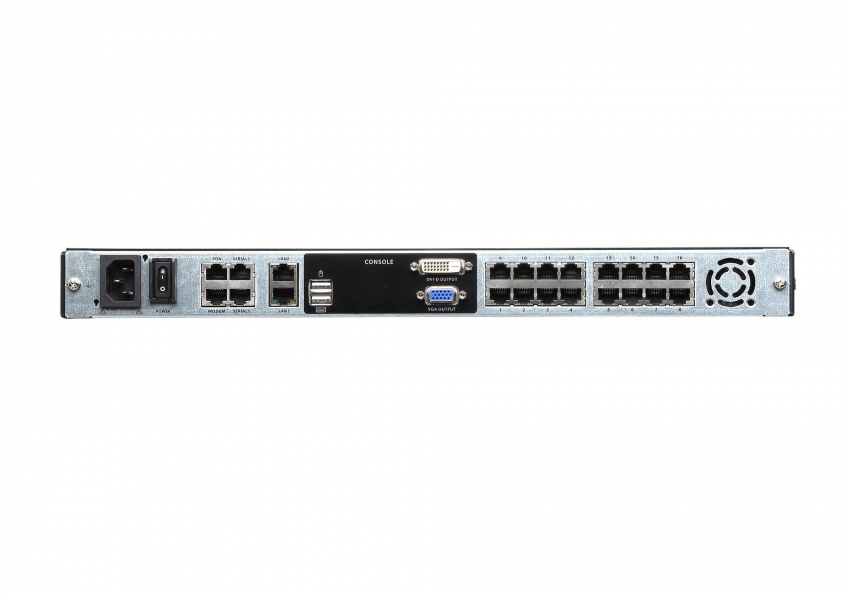

Разъемы

Порты консоли

2 x гнезда USB, тип А (белого цвета)
1 x гнездо DVI-I (белого цвета)
1 x гнездо HDB-15 (синего цвета)

Порты KVM

16 x RJ-45, розеточные

Питание

1 x IEC 60320/C14

Порт для подключения внешней мыши

1 x гнездо USB, тип А (белого цвета)

Порты LAN

2 x гнезда RJ-45

PON

1 x гнездо RJ-45

Модем

1 x RJ-45

Последовательный

2 x RJ-45

Переключатели

Выбор порта

16 х кнопок

Сброс параметров

1 x полуутопленная кнопка

Питание

1 х переключатель

Питание ЖК-дисплея

1 х кнопка

Настройка ЖК-дисплея

4 х кнопки

Индикаторы

Порт

В сети

16 (зеленые)

Выбор

16 (оранжевые)

Питание

1 (синий)

Фиксация

1 x Num Lock (зеленый)

1 x Caps Lock (зеленый)

1 x Scroll Lock(зеленый)

10/100/1000 Мбит/сек

2 (10: оранжевого / 100: оранжевого и зеленого / 1000: зеленого)

Питание ЖК-дисплея

1 (оранжевый)

Эмуляция

Клавиатура / мышь

PS/2; USB

Видео

1280 x 1024 при 75 Гц; DDC2B (локально) ;
1920 x 1200 при 60 Гц; DDC2B ( удаленно)

Интервал сканирования

1 - 255 сек.

Параметры электропитания

100-240 В пер. тока; 50/60 Гц; 1 А

Потребляемая мощность

110В/32.1Вт; 220В/32.4Вт

Внешние условия

Рабочая температура

0 - 40°C

Температура хранения

-20 - +60°C

Влажность

0 - 80% относительная влажность, без конденсата

Физические
характеристики

Материал корпуса

Металл

Вес (17“/19“)

15,28 кг

Размеры
(Д x Ш x В)

70,12 x 48,00 x 4,40 см

Спецификации панели

Размер экрана

19"

Время отклика

5 мс

Угол обзора

170° (по горизонтали), 160° (по вертикали)

Шаг пикселя

0.294 мм x 0.294 мм

Поддержка цвета

16.7M цветов

Коэффициент контрастности

1000:1

Яркость

250 кд/кв.м



* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
