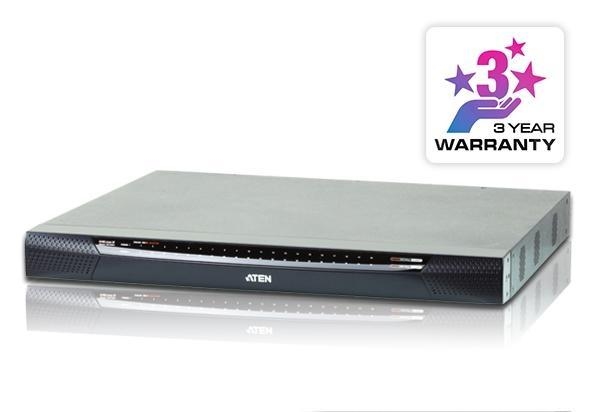

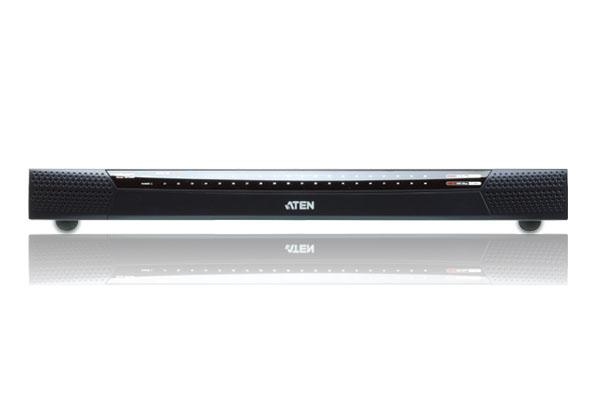

40-портовый КВМ-переключатель KN2140VA с доступом по IP позволяет одному локальному и двум удаленным операторам через Интернет управлять IT оборудованием серверных и центров обработки данных (ЦОД).
Модели новой серии KN обладают новыми возможностями:
-
превосходным качеством видео (разрешение HD 1920 x 1200),
-
стандартом безопасности FIPS 140-2 с уровнем 1,
-
вдвое большей скоростью передачи для устройств виртуальной среды.
С двумя встроенными сетевыми картами и двумя блоками питания KVM-переключатель KN2140VA обеспечивает высокий уровень надежности при круглосуточном доступе из любой точки мира к IT оборудованию серверной и ЦОД.
Устройства серии KN могут быть интегрированы в программное обеспечение для управления CC2000. ПО CC2000 предлагает администраторам полный контроль над удаленно-расположенными центрами обработки данных и филиалами офисов вне зависимости от того, где они находятся. А также позволяют ИТ-администраторам удаленно наблюдать и управлять всеми устройствами в локальной сети, включая шасси для блейд-серверов, непосредственно отдельные блейд-серверы и виртуальные машины.
Артикул (и возможные варианты его написания): KN2140VA-AX-G; KN2140VA-AX; KN2140VA; KN-2140VA; KN2140VA-G
ВНИМАНИЕ!
В инсталляциях рекомендуется:
-
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
-
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Особенности
Оборудование
-
Высокая плотность портов – использование разъемов RJ-45 позволяет разместить 40 портов в 1U корпусе.
-
USB-порт для консоли на базе ноутбука - выделенный USB-порт для непосредственного подключения ноутбука, повышающего удобство консольной работы.
-
Две раздельных шины для доступа по IP.
-
Две сетевые карты 10/100/1000 Mbps для резервирования доступа по сети или работы с двумя IP адресами.
-
Поддержка блейд серверов.
-
Поддержка PS/2, USB, Sun Legacy(13W3) и последовательного (RS-232) интерфейсов.
-
Локальная консоль обеспечивает поддержку клавиатуры и мыши PS/2 и USB.
-
Поддержка мультиплатформенного серверного окружения: Windows, Mac, Sun, Linux и VT100.
-
Поддержка звука.
-
Поддержка Virtual Media.
-
Два источника питания.
-
Pазрешение - до 1920 x 1200, 60 Гц, при 24-битной глубине цвета на локальной консоли и для удаленных подключений.
-
Контроль и управление до 40 компьютеров при непосредственном подключении. При двухуровневом каскадировании возможно управление 512 компьютерами.
-
* При каскадном подключении возможно использование следующих KVM переключателей: CS9134, CS9138, KH1508A и KH1516A.
Управление
-
Поддержка до 64 учетных записей пользователей; до 32 одновременных подключений.
-
Скорость вентилятора изменяется в зависимости от температуры.
-
Регистрация событий и поддержка внешнего сервера регистрации событий на базе Windows.
-
Сообщения о критических системных событиях отправляются по электронной почте и SNMP; поддержка Syslog.
-
Настраиваемые сообщения о событиях.
-
Обновляемое встроенное программное обеспечение.
-
Функция идентификации адаптера: сохранение информации о портах, позволяя администраторам переносить серверы на другие порты без необходимости перенастройки адаптеров и коммутаторов
-
ID адаптера.
-
Режим совместного использования портов позволяет нескольким пользователям получать доступ к серверу одновременно.
-
Интегрируется в систему централизованного управления ATN CC2000.
-
Поддержка IPv6.
Пользовательский интерфейс
-
Поддержка эксклюзивного режима ATEN Exclusive Panel ArrayTM Mode для одновременного мониторинга доступа с локальной консоли и удаленных пользователей.
-
Поддержка клиентов различных платформ (Windows, Mac OS X, Linux, Sun).
-
Поддержка различных браузеров: Internet Explorer, Chrome, Firefox, Safari, Opera и Netscape
-
Интерфейс на основе браузера с применением обычной веб-технологии позволяет администраторам выполнять административные задачи без необходимости предварительной установки программного обеспечения Java.
-
Пользователь может запускать несколько виртуальных удаленных рабочих столов для управления несколькими подключенными северами из одного сеанса подключения.
-
Полноэкранный или настраиваемый по размеру и масштабу виртуальный удаленный рабочий стол
-
Трансляция действий клавиатуры/мыши - входные данные с клавиатуры и мыши могут дублироваться на всех подключенных серверах.
-
Синхронизация видео с локальной консолью - информация EDID монитора локальной консоли для оптимизации разрешения экрана хранится в KVM модулях-адаптерах.
Обеспечение безопасности
-
Поддержка удаленной аутентификации: RADIUS, LDAP, LDAPS и MS Active Directory.
-
Поддержка сертификатов шифрования TLS 1.2 и 2084-битного RSA для обеспечения безопасного входа пользователей через браузер.
-
Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных клавиатуры/мыши, видео и виртуальных носителей.
-
Поддержка фильтрации по IP/MAC.
-
Конфигурирование прав доступа пользователей или групп пользователей.
-
Утилита автоматического создания запросов на подпись сертификата и аутентификация сторонних сертификатов CA.
Virtual media (Виртуал Медиа)
-
Функция Virtual media позволяет работать с файлами приложений, устанавливать ОС и “заплатки “ на нее, инсталлировать программное обеспечение, запускать диагностические тесты.
-
Работа с серверами через USB возможна на уровне операционной системы и BIOS.
-
Поддержка DVD/CD-дисководов, USB-носителей информации, жестких дисков персональных компьютеров и ISO-образов.
Удаленный виртуальный рабочий стол
-
Качество видео может быть настроено для оптимизации скорости передачи данных; возможность установки монохромной палитры, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания.
-
Полноэкранное или масштабируемое окно при работе с подключенными компьютерами.
-
Электронная доска сообщений для общения между удаленными пользователями.
-
Поддержка функции Mouse DynaSync - автоматическая синхронизация локальных и удаленных перемещений указателя мыши.
-
Поддержка макрокоманд выхода.
-
Экранная клавиатура с поддержкой нескольких языков.
-
Доступ на уровне BIOS.
Комплект поставки
-
1 х KVM-Переключатель KN2140VA;
-
2 х кабеля питания
-
1 x комплект для монтажа в стойку
-
2 x фиксатора кабеля Lok-U-Plug
-
1 x инструмент для монтажа фиксаторов Lok-U-Plug
-
1 комплект опорных ножек (4 шт.);
-
1 руководство пользователя.
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости IP KVM-переключателей с продуктами ATEN.

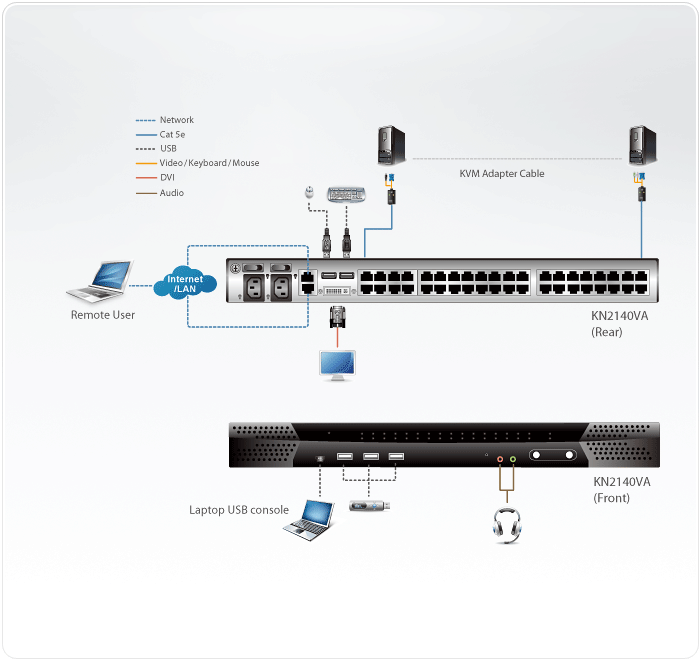

Схема подключения
KVM модули-адаптеры
Подключение устройств (серверов, компьютеров, управляемых коммутаторов, маршрутизаторов) к KVM переключателю осуществляется по витой паре категории 5 (или выше) через KVM модули-адаптеры. Модуль выбирается в зависимости от KVM интерфейса подключаемого устройства (см. таблицу ниже).
KA7120
|
PS/2 KVM модуль
|
KA7130
|
Sun Legacy KVM модуль
|
KA7140
|
RS232 KVM модуль
|
KA7166
|
DVI USB Virtual Media KVM модуль
со считывателем САС карт
|
KA7168
|
HDMI USB Virtual Media KVM модуль
со считывателем САС карт
|
KA7169
|
DisplayPort USB Virtual Media KVM модуль
со считывателем САС карт
|
KA7170
|
USB KVM модуль
|
KA7171
|
VGA, USB-PS/2 KVM модуль
с возможностью подключения локальной консоли
|
KA7175
|
USB Virtual Media KVM модуль
|
KA7176
|
USB Virtual Media Audio KVM модуль
|
KA7177
|
USB KVM модуль
со считывателем САС карт
|
KA7178
|
USB KVM модуль
обеспечивает возможность доступ к серверу с двух KVM переключателей и поддержку звука
|
KA9120
|
PS/2 KVM модуль
|
KA9130
|
Sun Legacy KVM модуль
|
KA9140
|
RS232 KVM модуль (эмулятор терминала)
|
KA9170
|
USB KVM модуль
|
Спецификация
Параметры
|
Значение
|
Количество подсоединяемых ПК |
Напрямую |
40 |
Максимально при каскадировании |
512 |
Количество подсоединяемых консолей |
Локально |
1 |
Удаленно |
2 |
Выбор порта |
Кнопки, графический интерфейс пользователя, горячие клавиши |

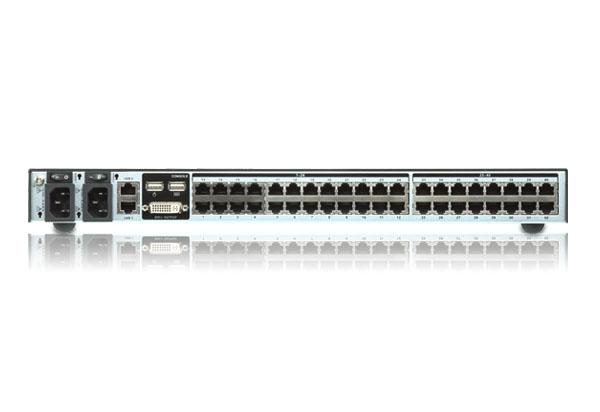

Разъемы |
Консоли |
2 x гнездо USB, тип А (белого цвета)
1 x гнездо DVI-I (белого цвета) |
Портов KVM |
40 x RJ45 Female (Черный) |
LAN |
2 x RJ45, Female (Черный) |
Аудио |
2 x гнездо аудио (розового; зеленого цвета) |
Порт USB консоли ноутбука (LUC) |
1 x гнездо mini-USB (черного цвета) |
Питание |
2 x IEC 60320/C14 |
USB |
3 x гнездо USB (черного цвета) |
Переключатели |
Питания |
2 x переключателя |
Сброса (Reset) |
1 x полуутопленная кнопка |
Выбора порта |
2 x кнопочный |
Светодиодные индикаторы |
В сети/ Выбрано |
40 x (зеленого/оранжевого цвета) |
Питания (Power) |
2 x (синий) |
Соединения (Link) 10/100/1000 |
2 x ( красный/оранжевый/зеленый) |
Эмуляция клавиатуры/мыши |
PS/2; USB |
Видео |
Локальный |
1920 х 1200 при 60Гц |
Дистанционный |
1920 х 1200 при 60Гц |
Интервал сканирования |
1 ~ 255 сек |
Номинальная входная мощность |
100 ~ 240 B AC; 50/60 ГЦ; 1А |
Потребляемая мощность |
1 источник |
110 В, 45.87 Вт; 220 В, 44.66 Вт |
2 источника |
110 В, 22.99 Вт; 220 В, 22.88 Вт (на каждый вход) |
Внешние условия |
Рабочая температура |
0 ~ 40oС |
Температура хранения |
-20 ~ +60oС |
Влажность |
0 ~ 80%,относительная, без конденсата |
Физические характеристики |
Материал корпуса |
Металл |
Вес |
5,54 кг |
Размеры (Д x Ш x В) |
43.36 x 41.21 x 4.40 см |
|
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев.
