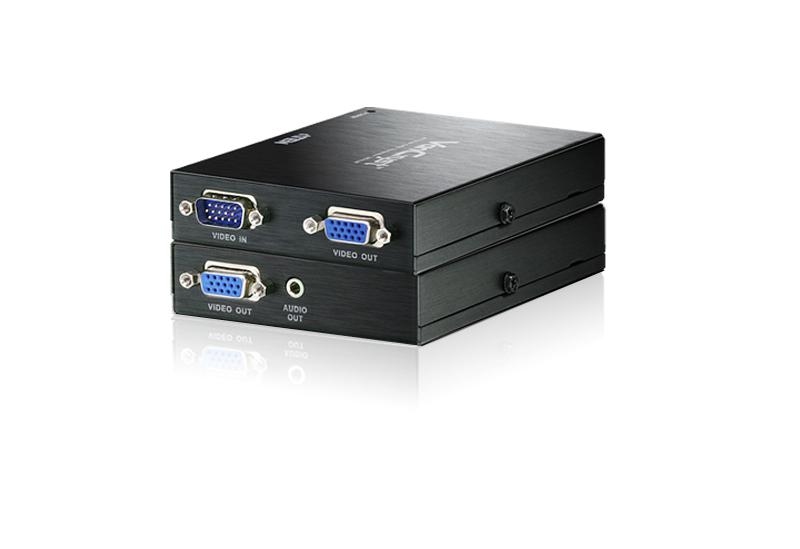

Устройство VE170 представляет собой видео/аудио удлинитель с передачей сигнала по кабелю «витая пара» Cat5. Состоит из передатчика VE170T и приемника VE170R или VE170RQ. При соединении кабелем витая пара Cat 5e мониторы могут быть расположены на расстоянии до 300 м от источника сигнала, подключенного ко входу передатчика. Приемники VE170R и VE170RQ могут также использоваться с разветвителями ATEN VS1204T/VS1208T (где разветвители VS1204T/VS1208T выполняют роль передатчика). В VE170RQ встроена патентованная ATEN технология Deskew, обеспечивающая ручную синхронизацию RGB сигналов и корректировку цветофазы и устранение ошибок в задержках, возникающих на длинных кабелях.

Таким образом, устройство представляет собой недорогое, но эффективное решение по приему и передаче высококачественного видео и аудио контента.

Передающее устройство:

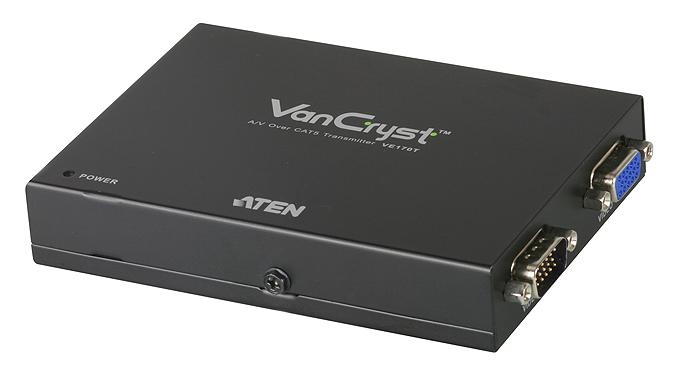

VE170T Передатчик звука и видео по Cat 5

Приемное устройство:

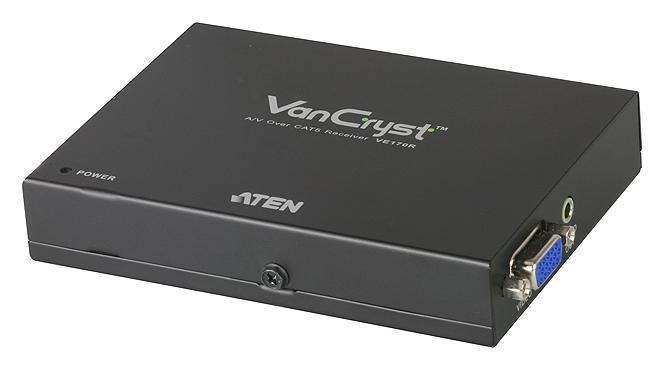

VE170R приемник звука и видео по Cat 5

В инсталляциях рекомендуется:

• использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
• выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Артикул (и возможные варианты его написания): VE170-AT-G; VE170-AT; VE170; VE-170; VE170G

Особенности

• Для соединения передатчика и приемника используется кабель витая пара Cat 5e
• Поддерживается один локальный и один удаленный монитор
• Большое расстояние передачи до – 300 м
• Функция Deskew (VE170RQ) – позволяет синхронизовать задержки RGB сигналов для компенсации дальности
• Превосходное качество видео -

  VE170R: 1920x1200 @ 60Гц (30 м);1600x1200 @ 60Гц (150 м);1024x768@ 60Гц (300 м)

  VE170RQ: 1920x1200 @ 60Гц (150 м);1280x1024 @ 60Гц (300 м)

• Встроенный звук (моно)
• Регулируемое усиление сигнала
• Встроенная защита от статического электричества
• Монтируется в стойку
• Соответствует монтажным стандартам VESA FDMI

Комплектация

Вариант 1: VE170

• 1 x VE170T + VE170R
• 1 x VGA / аудио кабель (1,8 м)
• 2 x адаптера питания
• 1 x коплект для монтажа в стойку (2 шт)
• 2 x провода заземления
• 1 x Руководство пользователя

Вариант 2: VE170Q

• 1x VE170T + VE170RQ
• 1x VGA / аудио кабель (1,8 м)
• 2x адаптера питания
• 1x комплект для монтажа в стойке (2 шт)
• 2x провода заземления
• 1x Руководство пользователя

Вариант 3: VE170R

• 1x VE170R 1x VE170R
• 1x адаптер питания
• 1x комплект для монтажа в стойку (1 шт)
• 1x провод заземления
• 1x Руководство пользователя

Вариант 4: VE170RQ

• 1x VE170RQ
• 1x адаптер питания
• 1x для монтажа в стойке (1 шт)
• 1x Провод заземления
• 1x Руководство пользователя

Схема подключения

Спецификация
