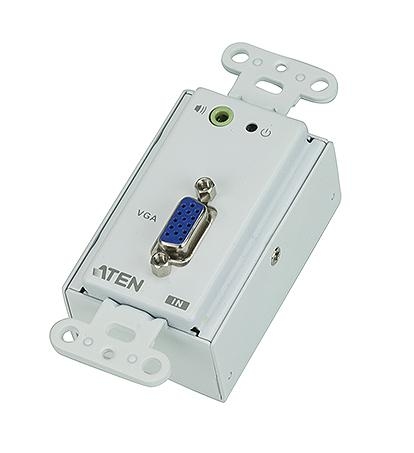

VE156-AT-G VGA Over Cat 5 удлинитель для настенной панели

Артикул: VE156-AT-G



VE156 VGA Over Cat 5 DVI Over Cat 5 удлинитель для установки в монтажную коробку скрытого монтажа.

Удлинитель VE156 увеличивает дальность передачи VGA и аудио сигналов до 150м, используя кабель UTP Cat 5e. Устройство поддерживает популярные широкоэкранные форматы и гарантирует высокое качество передачи видео на большие расстояния.

VE156 способен получать питание от передатчика или приемника, используя для питания второй кабель Cat 5e. Компактный дизайн VE156 позволяет скрыть соединительные кабели, обеспечивая аккуратную и удобную установку. Решение рекомендуется использовать для залов, музеев или любого помещения, где требуется скрытая установка оборудования и кабелей.




ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.




Артикул (и возможные варианты его написания): VE156-AT-G; VE156-AT; VE156; VE-156; VE156G



Особенности


  • Используются два кабеля Cat 5e для подключения локального и удаленного блоков – один для передачи звука и видео, другой для питания*
  • Удаленное питание от передатчика или приемника**
  • Расстояния между источником и дисплеем VGA до 150м
  • Разрешение – до 1920 x 1200@60Гц (30 м), 1280 x 1024@60Гц (150 м)
  • Регулировка сигнала – ручная настройка уровня сигнала для компенсации расстояния
  • Поддержка широформатных режимов видео
  • Поддержка горячего подключения
  • Тип корпуса Decora совместим с большинством настенных панелей
  • Светодиодная индикация статуса питания / подключения
  • Поддержка стереозвука
  • Встроенная защита от статического электричества
  • Простота установки
  • Настенный тип монтажа без дополнительного инструмента
  • Plug-and-play (Подключи и работай) - не требуется установка ПО

Примечание

*Для дистанционного питания передатчика требуется подключить второй кабель Cat 5e.

**Адаптер питания может быть подключен как к передатчику, так и к приемнику, который запитывается удаленно от другого блока



Комплектация

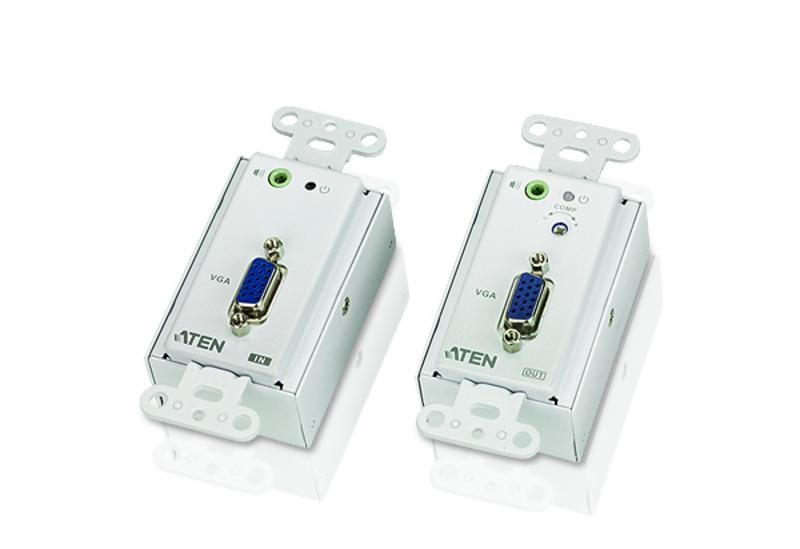

  • 1x VE156T VGA Over Cat 5 удлинитель настенной панели
  • 1x VE156R VGA Over Cat 5 удлинитель настенной панели
  • 1x Адаптер питания
  • 1x Терминальный разъем
  • 1x руководство пользователя

Схема подключения

Спецификация

Параметры

Значение

Видеовход Интерфейс Гнездо HDB-15 (синего цвета) - 1 шт.
Импеданс 100 Ом
Видеовыход Интерфейс Гнездо HDB-15 (синего цвета) - 1 шт.
Импеданс 100 Ом
Видео Макс. пропускная способность (Max. data rate) 300 MГц
Макс. разрешение/ Расстояние До 1920 x 1200 при 30 м; 1280 x 1024 при 150 м
Аудио Вход Миниатюрное гнездо стерео (зеленого цвета) - 1 шт.
Выход Миниатюрное гнездо стерео (зеленого цвета) - 1 шт.
Питание Разъем: Клеммная колодка (зеленого цвета) - 1 шт.
Потребление: 9 В постоянного тока, 3,2 Вт
Окружающая среда Рабочая температура 0-50°C
Температура хранения -20°C - 60°C
Влажность 0% - 80% относительная, без конденсата
Физические характеристики Материал корпуса Металл
Вес 0,17 кг
Размеры (Д x Ш x В) 10,11 x 4,44 x 4,26 см
Картонная упаковка 5 шт.


* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
