VE500RQ-AT-G — Приемник аудио/видео, RS232 сигналов VGA удлинителя VE500 с передачей сигналов по Cat 5 Приемник VGA, Аудио и RS-232 по кабелю Cat 5 с функцией Auto Deskew (1280х1024@300м)

Артикул: VE500RQ-AT-G

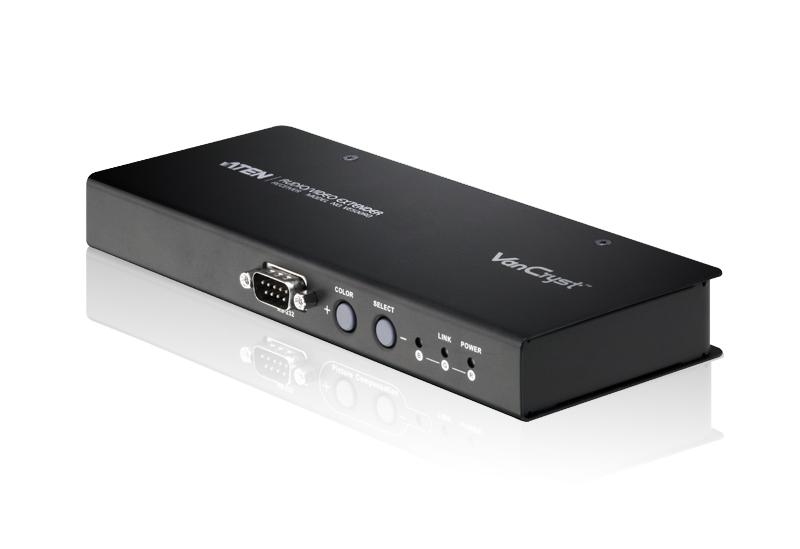

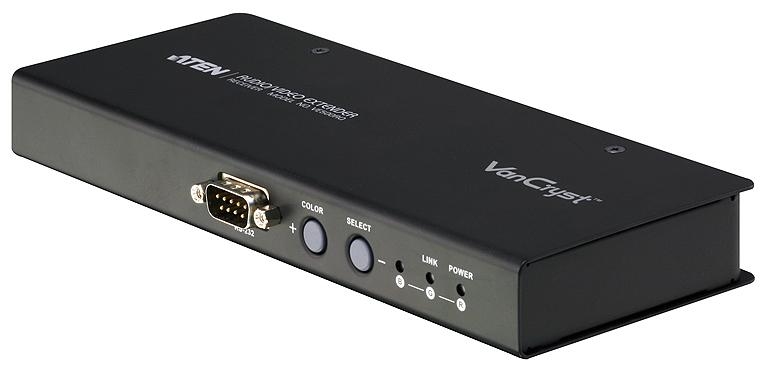

Приемник VE500RQ является модулем аудио/видео удлинителя VE500 и предназначен для приема сигналов от передатчика VE500T, передаваемых по кабелю витая пара Cat 5.
Удлинитель VE500 позволяет передавать сигнал между аудио/видео источником и устройством отображения на расстоянии до 150 метров для устройств с разрешением 1600х1200-модель VE500R или до 300 метров, с разрешением 1280x1024- модель VE500RQ. Удлинитель VE500 (VE500T + VE500R) может использоваться как самостоятельное устройство для передачи сигналов по схеме точка-точка. Кроме того, передатчики (transmitters) VE500T и приемники (receivers) VE500RQ (VE500R) могут применяться в системах с аудио/видео матричным переключателем ATEN VM0808T.

Удлинитель VE500 позволяет передать между приемником и передатчиком команды RS-232.




ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.








Особенности


  • Для подключения принимающего и передающего устройств используется кабель витая пара Cat 5e;
  • Функция исправления перекосов RGB сигналов (VE500RQ) – автоматическая синхронизация временной задержки сигналов RGB на больших расстояниях;
  • Автоматическое и ручное управление усилением сигнала – регулировка силы сигнала в зависимости от расстояния;
  • Передача на большое расстояние – до 300 м;
  • Высокое качество видеоизображения
    • VE500RQ: 1920x1200 при 60 Гц (150 м); 1280x1024 при 60 Гц (300 м)
  • Поддерживает передачу сбалансированных аудио сигналов по специальному каналу;
  • Поддержка одного локального и одного удаленного дисплеев;
  • Поддержка передачи сигналов RS-232;
  • Поддержка широкоформатных режимов видео;
  • Возможность монтажа в телекоммуникационную стойку.


Комплектация


Пакет 1: VE500T


  • 1x VE500T-AT-G
  • 1х адаптер питания
  • 1х комплект для монтажа в стойку
  • 2x клеммных колодки
  • 1x провод заземления
  • 1x руководство пользователя

Пакет 2: VE500R


  • 1x VE500R
  • 1х адаптер питания
  • 1х комплект для монтажа в стойку
  • 1x клеммная колодка
  • 1x провод заземления
  • 1x руководство пользователя

Пакет 3: VE500RQ


  • 1x VE500RQ
  • 1х адаптер питания
  • 1х комплект для монтажа в стойку
  • 1x клеммная колодка
  • 1x провод заземления
  • 1x руководство пользователя

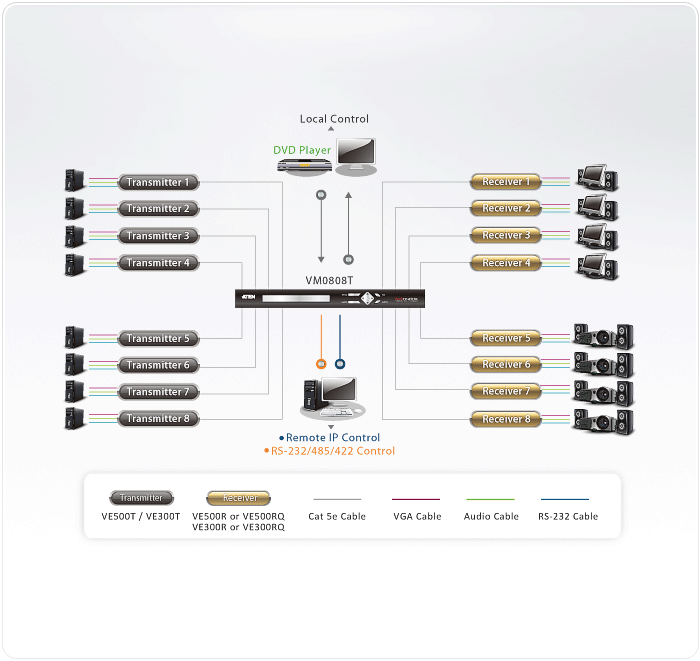

Схема подключения

Спецификация

Функции

VE500

Разъемы видео вход 1 x HDB-15 штырьковые (синие)
видео выход 1 x HDB-15 розеточный (синий)
Звуковой вход Стерео 1 x стерео, мини-гнездо, розеточный (зеленый)
Balanced 1 x разъем с невыпадающим винтом, 5-полюсной (зеленый)
Звуковой выход Стерео 1 x стерео, мини-гнездо, розеточный (зеленый)
Balanced 1 x разъем с невыпадающим винтом, 5-полюсной (зеленый)
RS 232 1 x DB-9 розеточный (черный)
Устройство к устройству 1 x RJ-45 розеточный
Питание 1 x пост. ток, розеточный(черный)
Индикаторы Питание 1 x пост. ток,(зеленый)
Потребляемая мощность DC 5.3В / 2.98 Вт
Среда Рабочая температура 0 ...+50oС
Температура хранения -20 ...+60oС
Влажность 0~80% относительная, без конденсата
Физические характеристики Материал корпуса Металл
Вес 0,48 кг
Размеры (ДхШхВ) 20,00 х 8,00 х 2,50 см



Функции

VE500R

VE500RQ

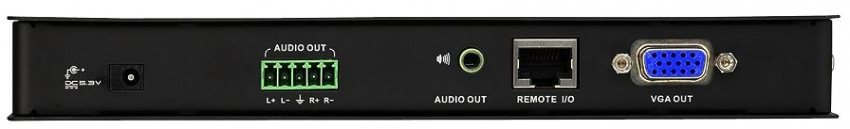

Разъемы видео вход 1 x HDB-15 штырьковые (синие)
видео выход 1 x HDB-15 розеточный (синий)
Звуковой выход Стерео 1 x стерео, мини-гнездо, розеточный (зеленый)
Balanced 1 x разъем с невыпадающим винтом, 5-полюсной (зеленый)
RS 232 1 x DB-9 штырьковый (черный)
Устройство к устройству 1 x RJ-45 розеточный
Питание 1 x пост. ток, гнездо (черный)

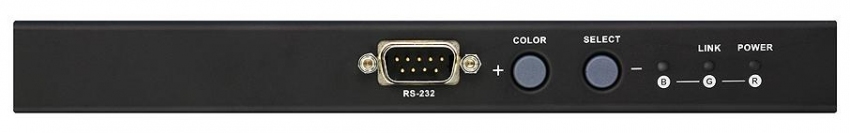

Переключатели Компенсация/вверх 1 х кнопка N/A
Компенсация/вниз 1 х кнопка N/A
Цвет/вверх N/A 1 х кнопка
Выбрать/вниз N/A 1 х кнопка
Индикаторы Питание 1 (зеленый) N/A
Соединение 1 (оранжевый) N/A
Компенсация 1 (синий) N/A
В N/A 1 (синий)
G / канал N/A 1 (зеленый/оранжевый)
R / питание N/A 1 (красный/зеленый)
Видео 1920x1200 при 60 Гц (30 м); 1600x1200при 60 Гц (150 м) 1920x1200 при 60 Гц (150 м) 1920x1200 при 1920x1200 при 60Гц (150 м); 1280x1024 при 60 Гц (300 м)
Потребляемая мощность пост. ток 5.3В / 4.04 Вт пост. ток 5.3В / 5.63 Вт
Среда Рабочая температура 0 ...+50oС
Температура хранения -20 ...+60oС
Влажность 0~80% относительная, без конденсата
Физические характеристики Материал корпуса Металл
Вес 0,48 кг
Размеры (ДхШхВ) 20,00 х 8,00 х 2,50 см



* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
