DVI Dual Link удлинитель VE602 с поддержкой звука позволяет передавать DVI сигналы на расстояние до 60 метров, используя кабель витая пара Cat 5e. Применение кабелей Cat 5e обеспечивает простой и надежный способ подключения, а также неоспоримые преимущества системы проводки в большинстве современных офисных зданий.
В VE602 используется специальная технология ATEN, которая позволяет передачу AV сигналов по одному кабелю витая пара Cat 5e. Удлинитель использует функцию EDID по умолчанию, может распознавать и сохранять EDID конфигурацию удаленного дисплея. Для передачи двух видеосигналов нужно использовать второй кабель витая пара Cat 5e.
Благодаря поддержке стереозвука и широкоформатного видео, VE602 обеспечивает кристально чистые изображение и звук в установках с удаленными DVI дисплеями.
ВНИМАНИЕ!
В инсталляциях рекомендуется:
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Артикул (и возможные варианты его написания): VE602-AT-G; VE602-AT; VE602; VE-602; VE602G
Особенности
Увеличивает расстояние между DVI источником и дисплеем
Дальность передачи сигнала – до 60 м
Используется кабель витая пара Cat 5e для подключения локального и удаленного блоков
Технология ATEN EDID позволяет передачу сигнала по одному кабелю витая пара Cat 5e
Используется второй (sub) кабель витая пара Cat 5e для двойного сигнала *
Поддержка распознавания EDID – Автоматическое распознавание и сохранение данных EDID дисплея, который подключен к передатчику (VE602T)
Видео высокого качества – DVI Dual соединение до 2560 x 1600 @ 60 Гц (40 м); DVI Single соединение до 1920x1200 @ 60 Гц (40 м), 1024 x 768 @ 60 Hz (60 m)
Поддержка звука

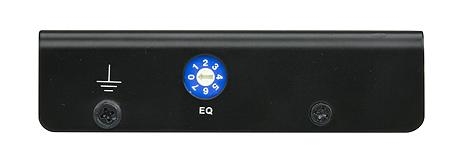

8-и уровневый эквалайзер для оптимизации качества отображения
Встроенная защита от статического электричества
Поддержка широкоформатных режимов видео
Устанавливается в стойку
Примечание:
* Длины двух кабелей витая пара Cat 5e должны быть одинаковыми.
** HDCP не поддерживается
Комплектация
1x VE602T DVI Dual Link удлинитель с поддержкой звука
1x VE602R DVI Dual Link удлинитель с поддержкой звука
2x адаптера питания
1x руководство пользователя
1x комплект для монтажа
Схема подключения
Спецификация
Параметры
Значение
Видеовход
Интерфейс
VE602T: 1 x DVI-D, гнездо (белый)
Импеданс
VE602T : 100 Ом
Максимальное расстояние
VE602T : до 1.8 м
Видеовыход
Интерфейс
VE602R : 1 x DVI-D, гнездо (белый)
Импеданс
VE602R : 100 Ом
Видео
Макс. пропускная способность (Max. data rate)
6,75 гбит/с (2,25 гбит/с на каждую полосу)
Макс.частота синхронизации (Max. pixel clock)
225 MHz
Соответствие
HDCP Compatible
Макс.разрешение / расстояние
Двухканальный: до 2560 x 1600 при 40 м
Одноканальный: до 1920 x 1200 при 40 м; 1280 x 1024 при 60 м
Разъем: Разъем для подключения питания постоянного тока - 1 шт.
Потребление:
VE602T: 5,3 В постоянного тока, 1,1 Вт
VE602R: 5,3 В постоянного тока, 0,9 Вт
Окружающая среда
Рабочая температура
0-50°C
Температура хранения
-20°C - 60°C
Влажность
0% - 80% относительная, без конденсата
Физические характеристики
Материал корпуса
Металл
Вес
0.18кг
Размеры (Д x Ш x В)
9,13 x 5,74 x 2,40 см
Картонная упаковка
20шт.
