Мини DVI удлинитель VE066 позволяет передавать видеосигнал между DVI дисплеем и DVI -источником на расстояние до 20 метров, используя только один кабель \\\"витая пара\\\" кат.5 или кат.6, заменяя более тяжелые и дорогие DVI кабели. Модель поддерживает горячее подключение, что позволяет подсоединять или отсоединять передатчик VE066, подключенный к источнику, или приемник VE066, подключенный к монитору, без обесточивания устройств. Мини-удлинитель VE066 полностью совместим со всеми DVI-переключателями и сплиттерами ATEN. Это обеспечивает удобный и недорогой способ подключения источника DVI-сигнала к устройству отображения на расстоянии до 20 м.


Номер патента: CN ZL 98252015.8 , DE 29903667.7 , TW 194030 , US 6160543 , CN ZL 01124239.6 , TW 150098 , US 6489854 , TW I243890 , JP 4160936 , DE 102004058233 , US 7532998 , CN ZL 200410042772.8

В инсталляциях рекомендуется:

• использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
• выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Артикул (и возможные варианты его написания): VE066-AT; VE066; VE-066

Особенности

• Позволяет увеличить расстояние между DVI источником и DVI дисплеем
• Используется кабель «витая пара» кат. 5e
• Расстояние передачи сигнала — до 15 м. для1080p; до15 м для 1600 x 1200; до 20 м для для 1080i (HDTV)
• Поддерживает HDCP 1.1 (при передачи сигнала с HDCP расстояние может быть меньше. )
• Поддерживает горячее подключение
• Разрешения: HDTV 720p, 1080i и 1080p (1600 x 1200); SVGA, SXGA, UXGA и WUXGA (1920x1200)
• Компактная конструкция
• Совместим со всеми DVI-переключателями и сплиттерами ATEN
• Поддерживает LCD экраны, плазменные телевизоры и проекторы
• Технология Smart Video Display — качество изображения оптимизируется в зависимости от доступного разрешения устройства вывода

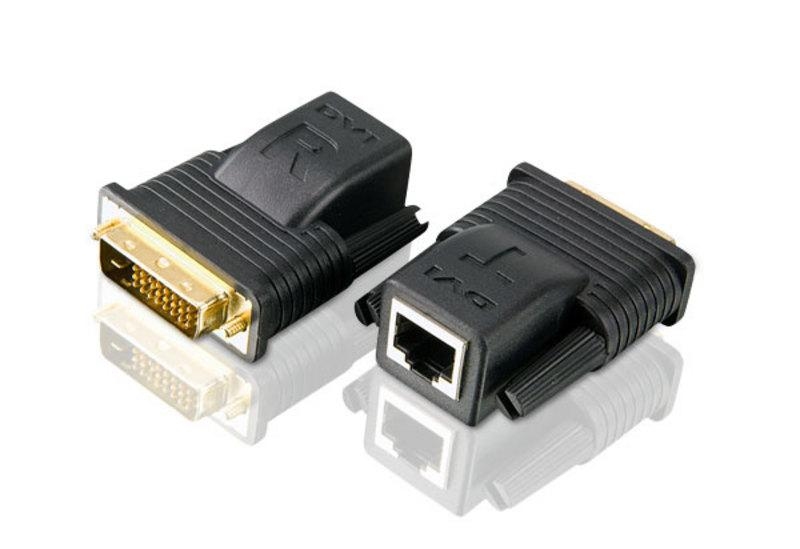

Комплектация

• 1x VE066T Mini Cat 5 DVI удлинитель, передатчик (Transmitter)
• 1x VE066R Mini Cat 5 DVI удлинитель, приемник (Receiver)
• 1x Руководство пользователя

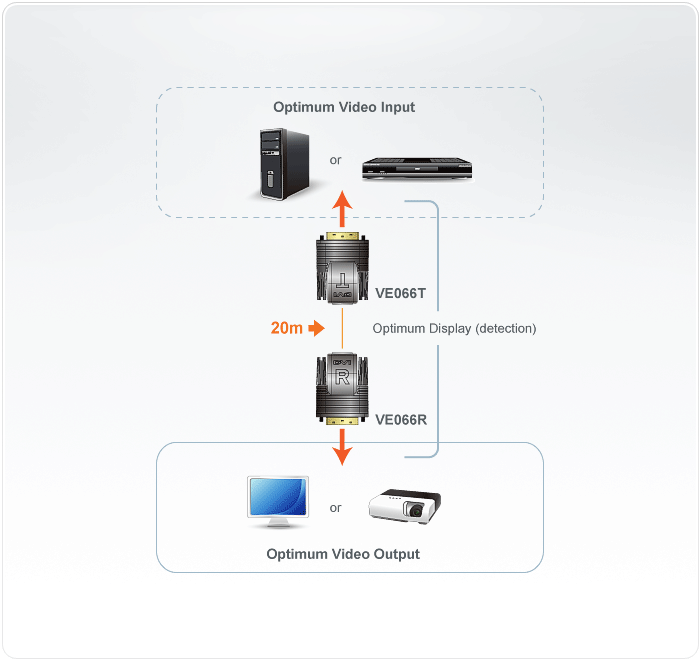

Схема подключения

Спецификация
