CE624-AT-G — USB, DVI, КВМ-удлинитель c поддержкой Dual View и HDBaseT™ 2.0 (1920 x 1200 @100 м)

Артикул: CE624-AT-G



USB, DVI, КВМ-удлинитель CE624 от компании ATEN поддерживает функционал Dual View (возможность подключения двух устройств отображения с интерфейсом DVI) и новейшую технологию HDBaseT™ 2.0, которая позволяет обеспечить высоконадежную передачу наиболее распространенных типов сигналов - видео, аудио, USB и RS-232.

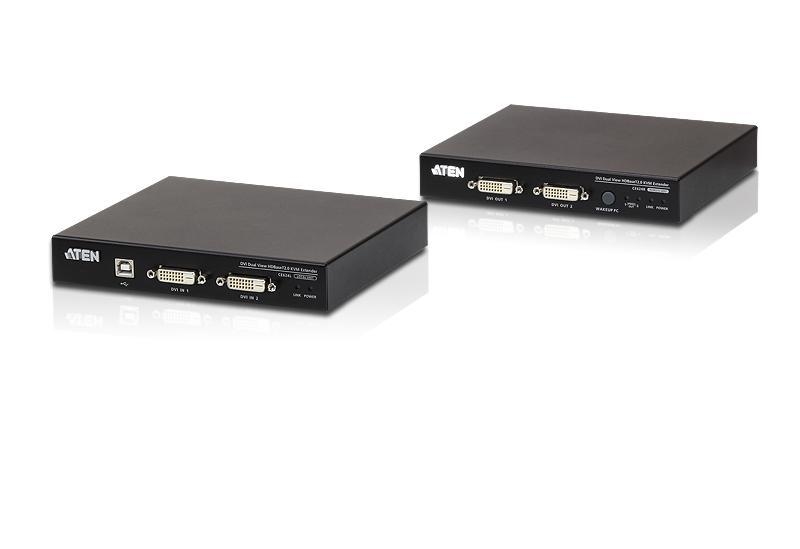

Устройство состоит из двух модулей - локального CE624L и удаленного CE624R, соедняемых одним кабеляем Cat.6/6a. КВМ-удлинитель CE624 способен передавать высококачественное DVI-видео с поддержкой функционала Dual View, 2-канальный цифровой звук PCM, сигналы USB 2.0 и RS-232 на расстояние до 100 метров от исходного компьютера. Обладая достаточно простой процедурой подключения кабелей и поддерживая различные типы сигналов, КВМ-удлинитель CE624 может применяться там, где требуется удобный удаленный доступ, например,в центрах управления транспортом, медицинских учреждениях, промышленных складах и на удаленных рабочих станциях.




ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.




Артикул (и возможные варианты его написания): CE624-AT-G; CE624-AT; CE624; CE624G





Особенности


  • Позволяет осуществить доступ к компьютеру с поддержкой DVI Dual View и KVM-управление с удаленной консоли
  • Поддержка технологии подключения HDBaseT™ 2.0:
    — Обеспечивает передачу видео, аудио, USB и RS-232 сигналов с помощью одного кабеля типа Cat6/6a
    — Наличие в удлинителе буфера для хранения EDID позволяет системе (сервер + монитор) избежать проблемы при загрузке и определить оптимальное разрешение видео
    — Улучшенный алгоритм обнаружения и коррекции битовых ошибок для препятствования интерференции сигналов обеспечивает передачу высококачественного видео
  • Обеспечивает высокое качество изображения на больших расстояниях:
    — поддержка разрешения 1920 x 1200 при 100м в стандартом режиме HDBaseT™;
    — поддержка разрешения 1920 x 1200 при 150м в режиме Long Reach HDBaseT™
  • Переключатель режима Long Reach - переключение между режимами HDBaseT™ Standard и Long Reach осуществляется одним щелчком
  • Встроенные порты USB 2.0 - обеспечивается высокая скорость передачи данных для периферийных устройств
  • Поддержка 2-канального цифрового звука PCM - обеспечение передачи высококачественного звука
  • Поддержка функции включения («пробуждения») ПК с помощью кнопки или «горячей» клавиши
  • Встроенная защита от статического электричества
  • Совместимость с HDCP 2.2

Комплектация

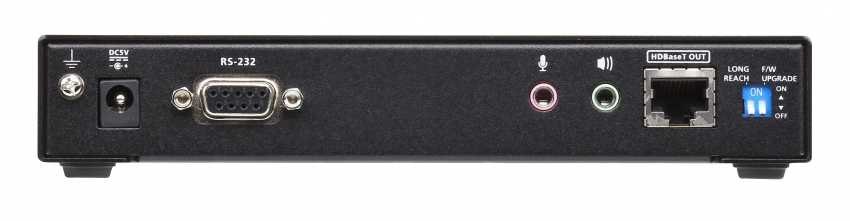

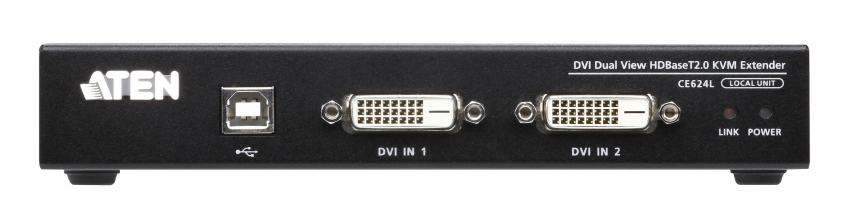

  • 1 x CE624L USB, DVI Dual View, КВМ-удлинитель c поддержкой HDBaseT 2.0 (локальный блок)

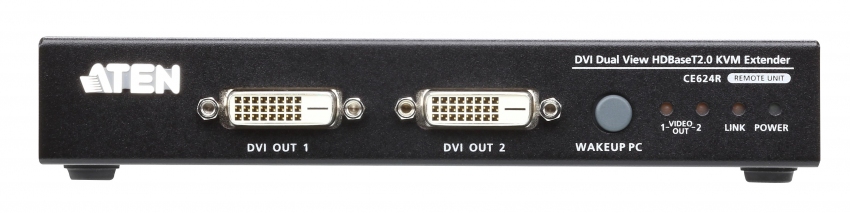

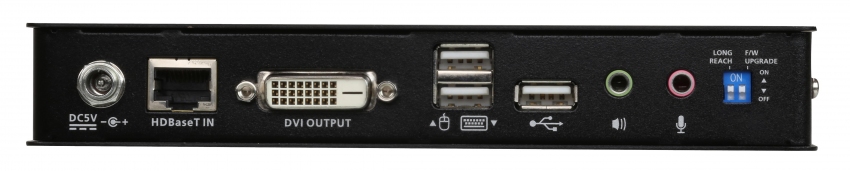

  • 1 x CE624R USB, DVI Dual View, КВМ-удлинитель c поддержкой HDBaseT 2.0 (удаленный блок)
  • 2 x кабеля DVI-D (1.8м)
  • 1 x комплект звуковых кабелей с разъемом розового цвета (1.8м)
  • 1 x комплект звуковых кабелей с разъемом зеленого цвета (1.8м)
  • 1 x USB-кабель 1.8м
  • 2 x адаптера питания
  • 2 x комплект для монтажа
  • 8 x установочных ножек
  • 1 x руководство пользователя

Схема подключения





Спецификация


Характеристики CE624L CE624R
Разъемы
Порты консоли Нет Гнездо DVI-D (белого цвета) - 2 шт.
Гнездо USB тип А (белого цвета) - 3 шт.
Миниатюрное гнездо стерео (зеленого цвета) - 1 шт.
Миниатюрное гнездо стерео (розового цвета)- 1 шт.
KVM порты Гнездо DVI-D (белого цвета) - 2 шт.
Гнездо USB тип В (белого цвета) - 1 шт.
Миниатюрное гнездо стерео (зеленого цвета) - 1 шт.
Миниатюрное гнездо стерео (розового цвета)- 1 шт.

Нет
RS-232 Гнездо DB-9 (черного цвета) - 1 шт. Разъем DB-9 (черного цвета) - 1 шт.
Питание Разъем для подключения питания постоянного тока, с фиксацией (черного цвета) - 1 шт. Разъем для подключения питания постоянного тока, с фиксацией (черного цвета) - 1 шт.
Второстепенный/ Главный Гнездо RJ-45 (черного цвета) - 1 шт. Гнездо RJ-45 (черного цвета) - 1 шт.
Светодиодные индикаторы
Связь 1 (Оранжевого цвета) 1 (Оранжевого цвета)
Питание 1 (Зеленого цвета) 1 (Зеленого цвета)
Видеовыход Нет 2 (Оранжевого цвета)
Переключатели
Включение поддержки режима Long Reach Ползунковый переключатель - 1 шт. Ползунковый переключатель - 1 шт.
Обновление микропрограммы Ползунковый переключатель - 1 шт. Ползунковый переключатель - 1 шт.
Кнопки
Кнопка активации Нет Кнопка - 1 шт.
Видео До 1600x1200 & 1920x1200 при 90м (Cat 5e) / 100м (cat 6/6a)
1080P при 100м
До 1600x1200 & 1920x1200 при 90м (Cat 5e) / 100м (cat 6/6a)
1080P при 100м
Энергопотребление DC5V:4.93W:23BTU DC5V:7.2W:49BTU
Температура и влажность
Рабочая температура 0–40°C 0–40°C
Температура хранения -20–60°C -20–60°C
Влажность 0–80% рт. ст. без образования конденсата 0–80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический Металлический
Масса 0.80 кг 0.81 кг
Размеры (Д х Ш х В) 17.42 x 15.94 x 2.88 см 17.42 x 15.94 x 2.88 см
Примечание Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
