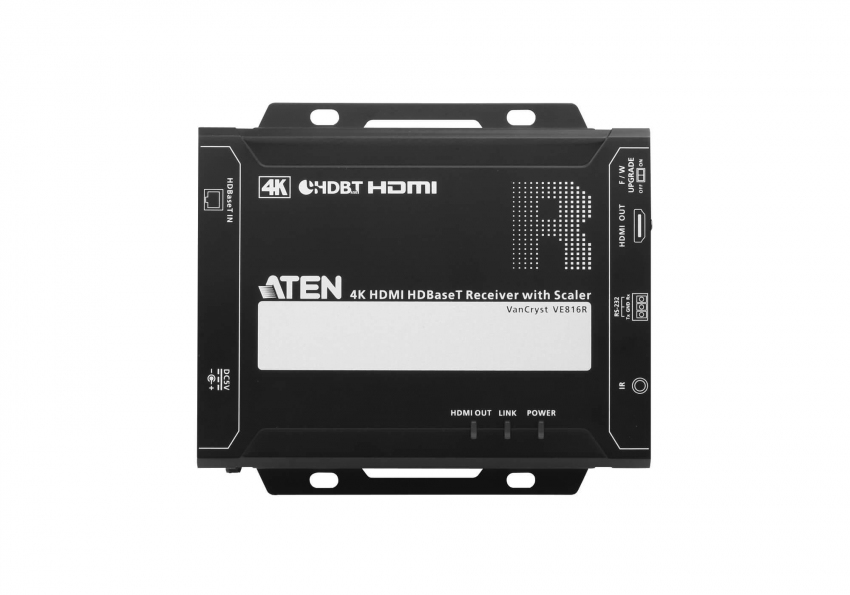

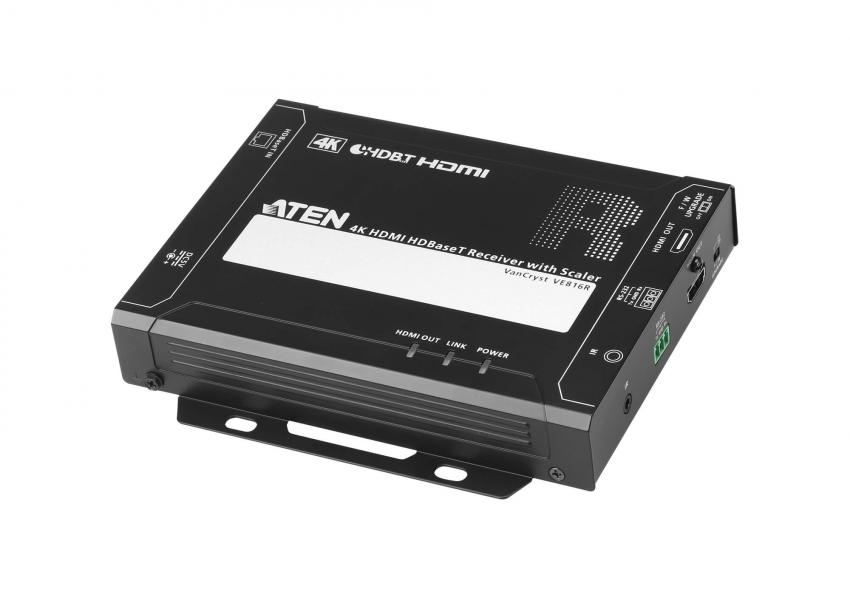

Приемник-масштабатор 4K HDMI-сигнала VE816R с поддержкой HDBaseT компании ATEN разработан для работы с матричными коммутаторами с поддержкой HDBaseT компании ATEN и предназначен для 4K HDMI-сигналов до 100 метров, с помощью одного кабеля Cat 5e/6/6a или кабеля ATEN 2L-2910 Cat 6. При этом для оптимального отображения поддерживается масштабирование видео разных разрешений.
Поддерживая двунаправленный канал RS-232 и передачу ИК-сигналов, VE816R предоставляет пользователям возможность удаленного управления совместимыми устройствами. При работе с матричными коммутаторами с поддержкой HDBaseT компании ATEN, приемник-масштабатор VE816R использует технологии Frame Sync (для обеспечения плавного воспроизведения видео) и Cable Quality Tester (для выполнения обладающего интуицией тестирования кабелей).
Аудио/видео приемник-масштабатор 4K HDMI-сигнала VE816R при работе с матричными коммутаторами HDMI HDBaseT-Lite или модульными матричными коммутаторами, оснащенными платами вывода HDBaseT компании ATEN, поддерживает возможность построения видеостен, а также функцию Seamless Switch™.
Артикул (и возможные варианты его написания):
VE816R-AT-G; VE816R-AT; VE816RAG; VE-816R
ВНИМАНИЕ!
В инсталляциях рекомендуется:
Особенности:
Увеличивает расстояние расстояние передачи HDMI, RS-232 и ИК-сигнала до 100 метров с помощью одного кабеля Cat 5e/6/6a или кабеля ATEN 2L-2910 Cat 6
Совместимость с HDCP 2.2
Поддерживает разрешенияя:
с разрешением 4K до 100 м
с разрешением 1080p до 150 м
Поддержка режима HDBaseT Long Reach – активируемый командами по интерфейсу RS-232 режим Long Reach уведичивает до 150 метров расстояние передачи сигналов уровня 1080p с помощью одного кабеля Cat 5e/6
Встроенный масштабатор (Scaler) - позволяет сформировать изображение с разрешением для оптимального отображения и во избежание появления черного экрана*
Поддержка функции построения видеостен – содержит профили видеостены, которые с помощью интуитивно понятного веб-интерфейса, позволяют создавать настраиваемые пользователем макеты экрана **
Поддержка технологии Seamless Switch™ – возможность переключения с минимальной задержкой, позволяющей обеспечить непрерывность видеопотока, переключение в режиме реального времени и стабильную передачу сигналов **
Поддержка HDBaseT Anti-jamming - устраняет помехи сигнала во время передачи высококачественного видео при использовании технологии HDBaseT
Двунаправленный канал RS-232 - позволяет осуществлять управление с помощью последовательно подключаемых устройств, таких как терминалы, сенсорные экраны и сканеры штрих-кода
Двунаправленный ИК-канал - ИК-передача за один раз обрабатывается в одну сторону***
Поддержка технологии Cable Quality Tester (тестирования качества кабеля) – определяя уровня сигнала от матричных коммутаторов с поддержкой HDBaseT к VE816R, позволяет проверить качество соединения.
Поддержка технологии FrameSync, предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала
Возможность удаленного обновления микропрограммы
Встроенная защита от электростатического разряда 8 кВ / 15 кВ
Работа в режиме Plug and play Возможность монтажа в стойку
Примечание:
1. При включенной функции Seamless Switch™ или построения видеостены, воспроизводимое видео может не отображаться в пределах диапазона. В этом случае настройте параметры отображения на вашем устройстве
2. Функции Seamless Switch™ и построения видеостены доступны при использовании VE816R совместно с матричными коммутаторами с поддержкой HDBaseT компании ATEN. Для получения дополнительной информации посмотрите, расположенный ниже список совместимых продуктов
3. Поддерживает полный диапазон частот ИК-сигналов от 30 КГц до 56 КГц.
Комплектация
1x приемник-масштабатор 4K HDMI-сигнала VE816R
1x ИК-передатчик
1x ИК-приемник
1x клеммный разъем RS-232
1x адаптер питания
1x руководство пользователя

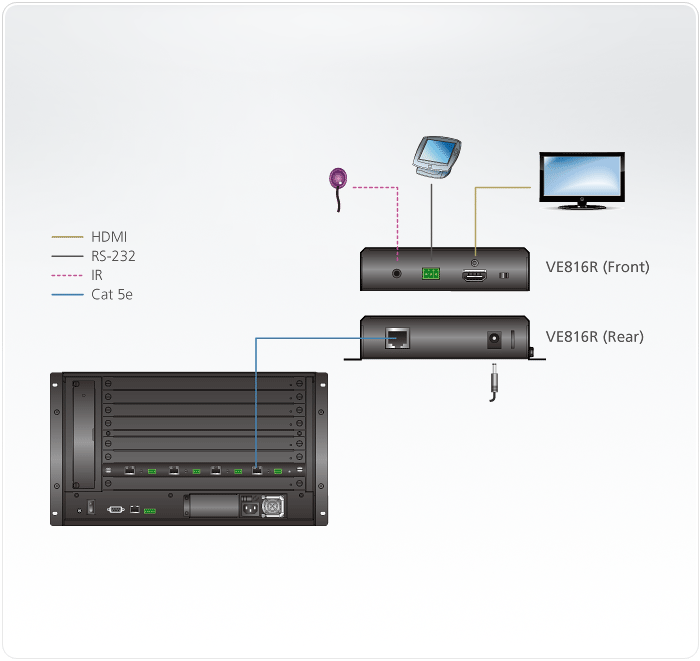

Схема
Спецификация
Видеовыход |
Интерфейсы |
1 x гнездо HDMI тип А (черного цвета) |
Импеданс |
100 Ώ |
Макс. расстояние |
до 10 м |
Видео |
Макс. скорость передачи данных |
10.2 Гбит/с (3.4 Гбит/с на каждую полосу) |
Макс. частота пикселизации |
340 MГц |
Соответствие |
HDMI (3D, 4K, Deep Color)
Совместимость с HDCP
Совместимость с HDBaseT |
Макс. разрешение/ Расстояние |
до 4K при 70 м (Cat 5e/6) / 100 м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100 м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |

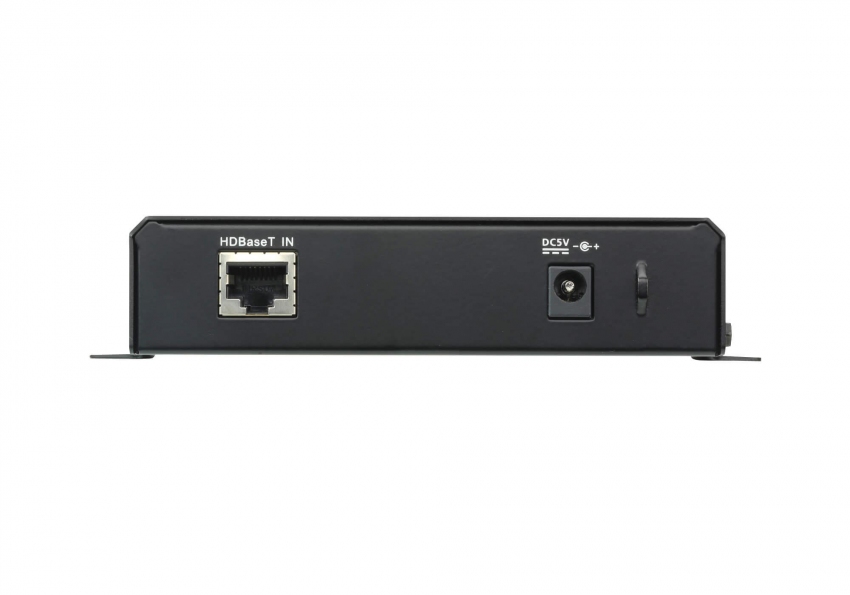

Разъемы |
От устройства к устройству |
1 x гнездо RJ-45 |
Питание |
1 x разъем для подключения питания постоянного тока (серебристого цвета) |

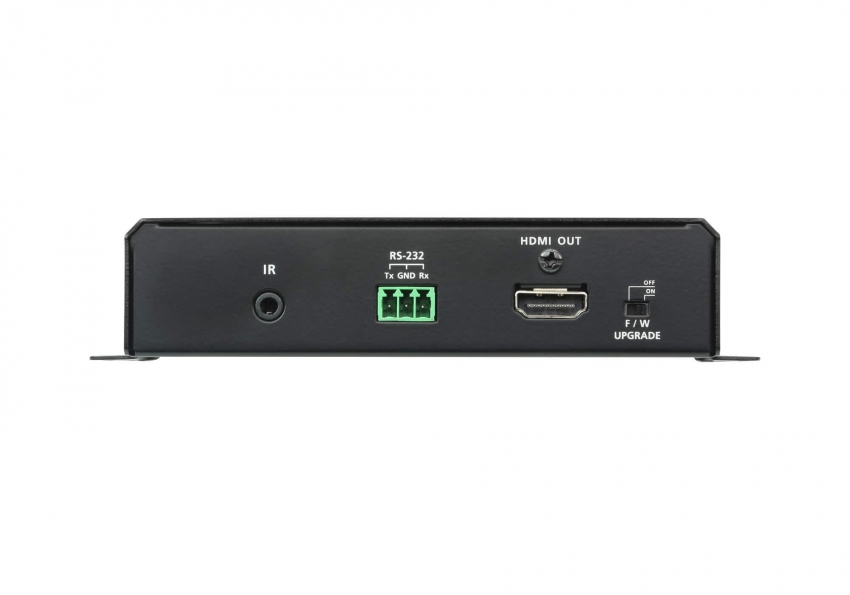

Управление |
ИК канал |
1 x миниатюрное гнездо стерео (черного цвета); |
Канал RS-232 |
1 x разъем с невыпадающими винтами 3-полюсный (зеленого цвета) |
Переключатели |
Обновление микропрограммы |
1 x ползунковый переключатель |
Энергопотребление |
5В постоянного тока, 9.09 Вт, 28BTU |
Температура и влажность |
Рабочая температура |
0 - 40°C |
Температура хранения |
-20 - 60°C |
Влажность |
0 - 80% рт. ст. без образования конденсата |
Физические свойства |
Корпус |
Металлический |
Масса |
0.67 kg ( 1.48 lb ) |
Размеры (Д х Ш х В) с кронштейнами |
16.80 x 14.69 x 3.00 см
(6.61 x 5.78 x 1.18 дюйма) |
Размеры (Д х Ш х В) без кронштейнов |
16.60 x 12.49 x 2.90 см
(6.54 x 4.92 x 1.14 дюйма) |
