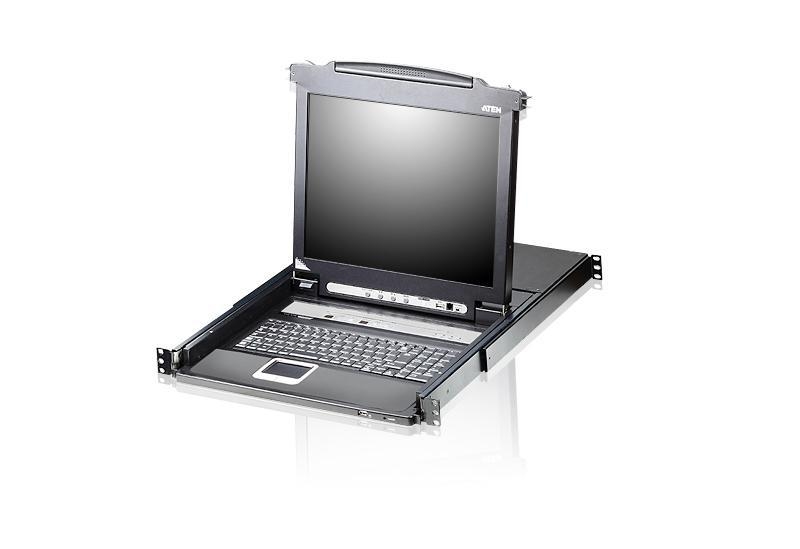

KVMP-переключатель CL5708FMR с ЖК-дисплеем Slideaway – устройство, которое обеспечивает доступ ко множеству компьютеров с единственной PS/2 или USB консоли (клавиатура, видео и мышь). Используя одно устройство CL5708FMR, можно контролировать до 8-ми компьютеров, а при каскадном подсоединении к CL5708 до 31 дополнительного KVM переключателя можно управлять 256 компьютерами при помощи единственной KVM консоли.

  CL5708MR представляет компактный и рациональный подход в области KVM-переключателей: встроенная клавиатура c латинской и русскоязычной раскладками, 17” ЖК-дисплей, тач-пад в выдвижном корпусе высотой 1U, возможность крепления в 19” стойку. Для дополнительной безопасности включена система идентификации по отпечатку пальцев для доступа c CL5708FMR и к серверам по команде вызова.

Артикул (и возможные варианты его написания): CL5708FM-ATA-RG, CL5708FM-AT-RG, CL5708FMR, CL5708FMRG, CL5708FM, CL-5708FM

Особенности

• 8-портовый KVM переключатель, интегрированный с KVM-консолью оборудованной 17-дюймовым ЖК-дисплеем в корпусе Dual Rail
• Устройство занимает 1U в 19-дюймовом телекоммуникационном шкафу
• Версия со считыванием отпечатков пальцев
• Гирляндное подключение до 31 дополнительного устройства* – управление 256 компьютерами с двух консолей (одна шина).
• Двойной интерфейс – поддерживает компьютеры и консоли с клавиатурой и мышью PS/2 или USB
• Поддерживает периферийные устройства USB на подключенных компьютерах (Возможность управления периферийными устройствами USB доступна только при использовании комплекта шнуров USB. При использовании комплекта шнуров PS/2 эта функция недоступна)
• Модуль ЖК-дисплея вращается на 112 градусов, что позволяет выбрать удобный угол просмотра
• Поддержка различных платформ – Windows, Linux, Mac и Sun
• Поддерживает мультимедийные клавиатуры USB на ПК, Mac и Sun
• Автоопределение интерфейса PS/2 и USB
• Эмуляция клавиатуры и мыши (PS/2 и USB) для удобного переключения и одновременной загрузки нескольких компьютеров, когда фокус консоли находится на другом компьютере
• Дополнительный порт консоли – управление компьютерами KVM-коммутатора с ЖК-дисплеем при помощи внешней консоли (монитор, клавиатура и мышь USB)
• Поддержка внешней мыши USB
• Разрешение до 1280 x 1024, 75 Гц
• Выбор компьютера осуществляется при помощи кнопок на передней панели, горячих клавиш и экранного меню (OSD)
• Автоопределение положения станции в гирляндной цепи; не требуется ручная установка DIP-переключателей; положение станции отображается индикаторами на передней панели
• При изменении последовательности станций автоматически меняются имена портов
• Двухуровневая защита паролем – просмотр и управление компьютерами осуществляются только авторизованными пользователями
• Поддержка учетных записей для одного администратора и четырех пользователей с отдельными профилями
• Режим автосканирования позволяет отслеживать выбранные пользователем компьютеры
• Поддержка широковещания – команды с клавиатуры могут пересылаться на все доступные компьютеры
• Включение/выключение сигнализатора горячей клавишей и через экранное меню
• Обновление прошивки на всех соединенных в каскад KVM-переключателях через кабель шлейфогого подключения

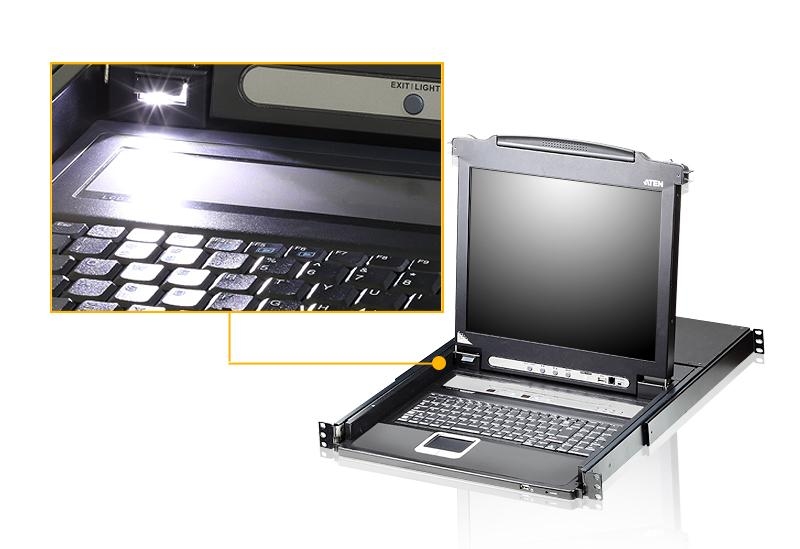

• Локальная LED подсветка, обеспечивающия освещение клавиатуры



*Совместимые KVM-коммутаторы:ACS1208A, ACS1216A, CS1708A, CS1716A


Сканер отпечатков пальцев

Система идентификации по отпечаткам пальцев поставляется как дополнительная опция. Устройство распознавания отпечатков пальцев является альтернативным вариантам средств регистрации для получения доступа к переключателю. Для каждого пользователя и администратора в систему можно занести от 1 до 4-х отпечатков пальцев; любой из сохраненных отпечатков можно использовать для прохождения регистрации.

Комплект поставки

• 1 x KVM-переключатель CL5708 Hideaway™ с ЖК-дисплеем, со стандартным набором для монтажа в стойку
• 2 х KVM кабель
• 1 x универсальный (USB / PS/2) консольный KVM кабель
• 1 x шнур питания
• 1 х кабель для обновления прошивки
• 1 x руководство пользователя

 Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости LCD KVM переключателей с KVM устройствами ATEN.

Схема подключения

Спецификация

Компьютерные подключения
Прямое	8
Максимальное значение	256 (через подключение шлейфом в стек)
Выбор порта	Экранное меню, «горячие» клавиши, кнопки на передней панели

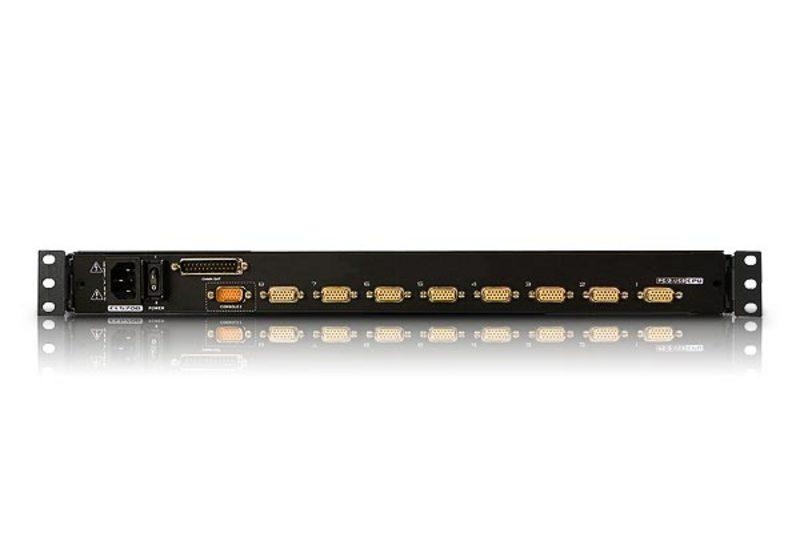

Разъемы
KVM порты	8 x гнезд SPHD (желтого цвета)
Порты гирляндного подключения	1 x разъем DB-25
Обновление микропрограммы	1 x гнездо RJ-11
Питание	1 x гнездо IEC 60320/C14
Внешние порты консоли	1 x разъем SPHD (желтого цвета)
Порт для подключения внешней мыши	1 x гнездо USB тип А (на передней панели)
USB порт	1 x гнездо USB тип А
Переключатели
Выбор порта	2 x кнопки
Выбор станции	2 x кнопки
Сброс параметров	1 x полутопленная кнопка
Обновление микропрограммы	1 x ползунковый переключатель
Питание	1 x переключатель
Управление ЖК дисплеем	4 x кнопки
Питание ЖК дисплея	1 x светодиодная кнопка
Светодиодные индикаторы
В сети	8 (Оранжевого цвета)
ID порта	2 x 7-сегментных LED-дисплея (Оранжевого цвета)
ID станции	2 x 7-сегментных LED-дисплея (Оранжевого цвета)
Питание	1 (Темно-зеленого цвета)
Блокировка	1 x Num Lock (зеленого цвета) 1 x Caps Lock (зеленого цвета) 1 x Scroll Lock (зеленого цвета)
Источник светодиодной подсветки	1 x светодиодный источник света
Спецификации панели
Размер экрана	17" ЖК-дисплей с активной матрицей (TFT-LCD)
Разрешение	1280 x 1024 при 75 Гц
Время отклика	5 мс
Угол обзора	170° (Г), 160° (В)
Шаг пикселя	0,264 мм x 0,264 мм
Поддержка цвета	16.77 млн. цветов
Коэффициент контрастности	1000 : 1
Яркость	250 кд/м²
Видео
Разрешение входного видеосигнала	до 1920 × 1200 при 60 Гц; 1280 x 1024 при 75 Гц; DDC2B
Интервал проверки	1-255 секунд
Эмуляция
Клавиатура/ Мышь	PS/2, USB
Номинальная входная мощность	100-240 В переменного тока, 50-60 Гц, 1 A
Энергопотребление	AC110V:23.9W:125BTU AC220V:25.1W:130BTU
Температура и влажность
Рабочая температура	0-40°C
Температура хранения	-20-60°C
Влажность	0-85% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический + Пластмассовый
Масса	13.47 kg
Размеры (Д х Ш х В)	48.00 x 64.27 x 4.40 cm
