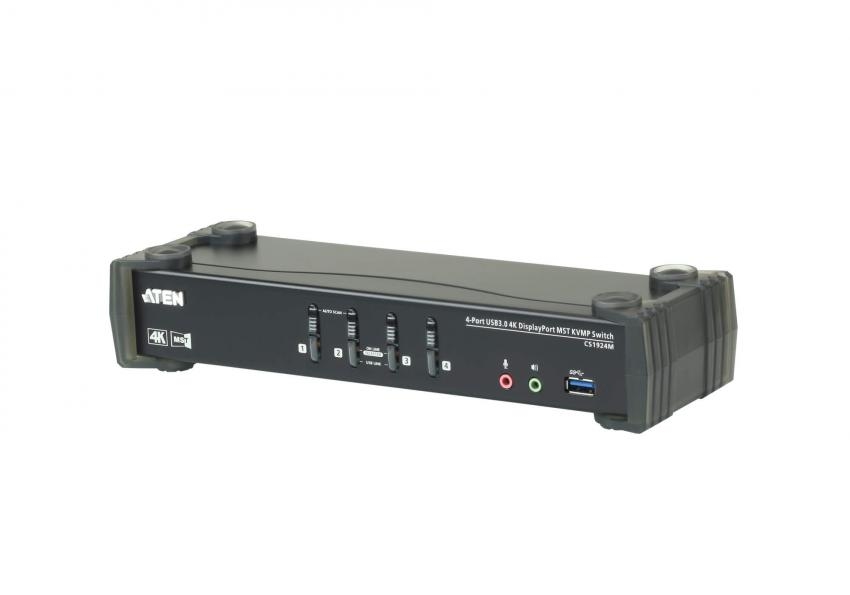

CS1924M-AT-G — 4-портовый, USB 3.0, DisplayPort, KVMP™-переключатель с поддержкой 4K и MST (KVMP Switch)

Артикул: CS1924M-AT-G



  CS1924M-AT-G — это 4-портовый KVMP-переключатель, позволяюший пользователям получить доступ к четырем компьютерам с поддержкой USB 3.0 и 4K DisplayPort, USB-клавиатурой и USB-мышью. В устройстве реализована новейшая технология Multi-Stream Transport (MST), которая позволила стать ему первым в мире KVM-переключателем со встроенным концентратором MST. Обладая возможностями работы в режиме расширения изображения на два монитора (extended desktop mode) или вывода двух раздельных изображений (splitter mode) с разрешением уровня 4K с одного порта DisplayPort 1.2, KVMP™-переключатель CS1924M позволяет пользователям, обладающим двумя дисплеями, организовать расширеный "рабочий стол".

Принимая во внимание постоянно растущий спрос на высокоскоростное взаимодействие с периферийными устройствами, KVMP™-переключатель CS1924M был оборудован концентратором с портами USB 3.1 Gen 1, поддерживающий скорость передачи данных до 5 Гбит/с.

Функция независимого переключения позволяет KVM-переключателю сосредоточить управление на одном компьютере и в это же время оставить подключение USB-периферии к другому компьютеру. Это избавляет от необходимости приобретения отдельного USB-концентратора или автономного устройства для совместного использования периферии, например сервера печати.  Кроме того, переключатель позволяет разделить вывод звука от каждого из подключенных компьютеров и даже осуществлять передачу звука высокого качества (HD) через DisplayPort.

Богатый набор функций KVMP™- переключателя CS1924M, включая высокое качество изображения и сверхбыструю скорость передачи данных, разработан согласно требований различных приложений, таких как игры, приложения из областей графического дизайна, анимации и редактирования видео.


Артикул (и возможные варианты его написания): CS1924M-AT-G; CS1924M-AT; CS1924MG; CS-1924M






Особенности

  • Первый в мире KVM-переключатель с DisplayPort и встроенным концентратором MST
  • Управление с единой консоли, оснащенной одной USB-клавиатурой/мышь и монитором с DisplayPort или HDMI, четырьмя компьютерами и двумя периферийными USB-устройствами
  • Встроенный концентратор Multi-Stream Transport (MST) позволяющий использовать два дисплея (с интерфейсами DisplayPort /HDMI), при подключении к одному источнику с портом DisplayPort *
  • Поддержка различных режимов работы - в режиме MST, режиме двух раздельных изображений (Splitter) и в режиме одинопортового подключения.
  • Встроенный 2-портовый концентратор USB 3.1 Gen 1 со скоростью передачи данных до 5 Гбит/с
  • Поддержка режима DisplayPort Dual Mode (DP++) для вывода сигналов HDMI и DVI с помощью адаптера DisplayPort-to-HDMI/DVI DP++ **
  • Возможность обновления микропрограммы
  • Поддержка "горячего" подключения – подсоединение/отсоединение компьютеров производится без выключения коммутатора


Аудио/видео возможности
  • Разрешение - 4K UHD (3840x2160 при 60 Гц) и 4K DCI (4096 x 2160 при 60 Гц)
  • Совместимость с DisplayPort 1.2 и HDCP
  • Поддержка передачи звука высокого качества (HD) через DisplayPort ***
  • Полная поддержка низких частот обеспечивает высокое качество звука при использования систем объемного звучания 2.1


Работа и управление
  • Выбор компьютера с помощью кнопок на передней панели, мыши ****, комбинации клавиш с клавиатуры и с использованием команд интерфейса RS-232
  • Независимое переключение функций KVM, USB и звука
  • Определение состояния питания - если один из компьютеров выключается, то CS1924M автоматически переключается на следующий компьютер
  • Режим автосканирования для отслеживания работы всех компьютеров


Универсальная совместимость
  • Функция эмуляции/обхода (bypass) клавиатуры поддерживает большинство игровых клавиатур
  • Функция эмуляции/обхода (bypass) порта мыши позволяет поддерживать большинство драйверов мыши и многофункциональные мыши
  • Поддержка нескольких платформ - Windows, Mac и Linux
  • Поддержка многоязычных клавиатурных раскладок - поддерживаются английская, японская, французская и немецкая клавиатура

Примечание:

* ПК используемый, как источник, должен быть совместим с DisplayPort 1.2.
** Технология Dual-Mode DisplayPort technology (DP++) не требует активного адаптера для большинства применений с одним дисплеем. Рекомендуется использование активного адаптера DisplayPort, если Вы не уверены в совместимости видео источника с DP ++.
*** Звук  качества (HD) при воспроизведении через DisplayPort не может быть переключен независимо.
**** Режим переключения порта с помощью мыши поддерживается только в режиме эмуляции мыши и требует наличия 3-ех кнопочной (с колесом прокрутки) мыши с интерфейсом USB.
4-портовый USB 3.0, DisplayPort, KVMP™-коммутатор с концентратором USB 3.1 Gen1 и объемным звуком 2.1

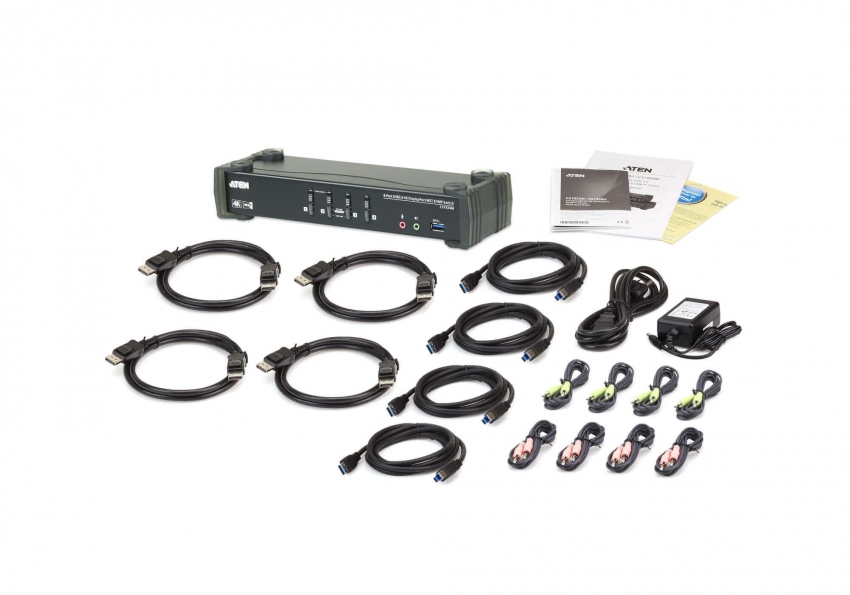

Комплект поставки

  • 1x 4-портовый, USB 3.0, DisplayPort, KVMP™-переключатель с поддержкой 4K и MST
  • 4x кабеля DisplayPort 1.2 (1.5м /5 футов)
  • 4x кабеля USB (USB 3.0-A to USB 3.0-B; 1.8м/6 футов)
  • 8x звуковых кабелей (1.8м/6 футов)
  • 1x адаптер питания
  • 1x руководство пользователяs

Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости офисных KVM переключателей с устройствами ATEN.

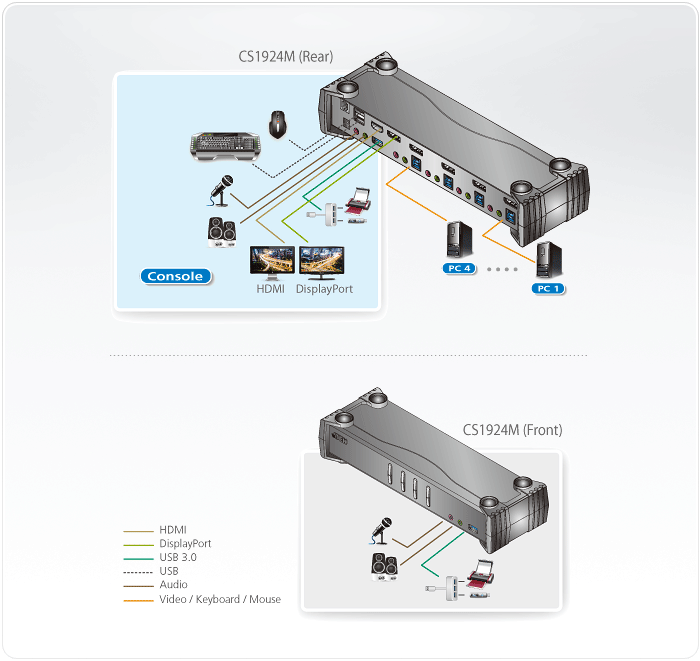

Схема подключения




Спецификация


Компьютерные подключения 4
Выбор порта комбинация клавиш с клавиатуры, кнопки передней панели, мышь, команды интерфейса RS-232
Разъемы
Порты консоли 2 x гнезда USB тип А
1 x гнездо DisplayPort (черного цвета)
1 x гнездо HDMI (черного цвета)
2 x гнезда аудио 3,5 мм (зеленого цвета; 1 - на передней панели, 1 - на задней)
2 x гнезда аудио 3,5 мм (розового цвета; 1 - на передней панели, 1 - на задней)
1 x гнездо RJ-11

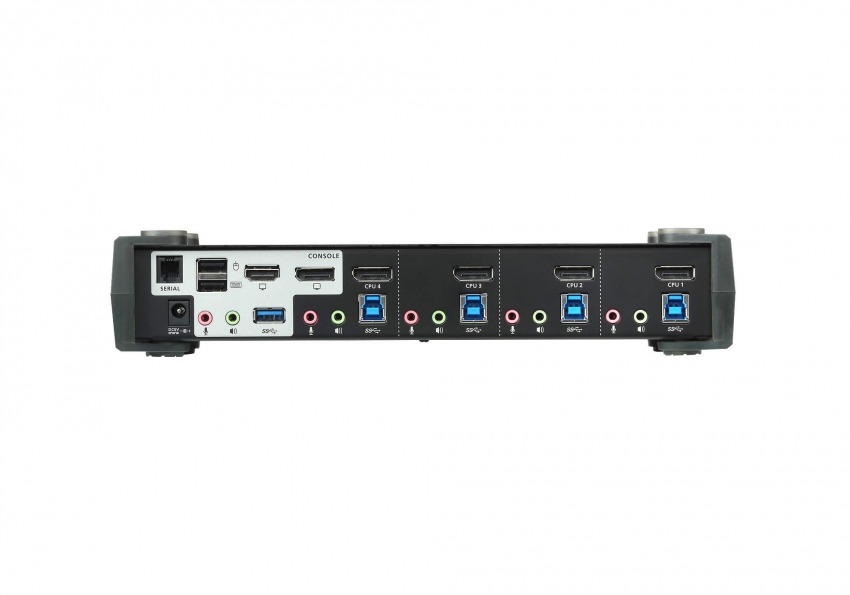

Порты KVM (Компьютера) 4 x гнезда USB3.1 Gen1 тип B (синего цвета)
4 x гнезда DisplayPort (черного цвета)
4 x гнезда аудио 3,5 мм (зеленого цвета)
4 x гнезда аудио 3,5 мм (розового цвета)
Питание 1 x разъем для подключения источника постоянного тока
USB концентратор 2 x гнезда USB3.1 Gen1 тип A (синего цвета; 1 - на передней панели, 1 - на задней)
Переключатели
Выбрано 4 x кнопки
Светодиодные индикаторы
В сети/ Выбрано 4 (оранжевого цвета)
Связь по USB 4 (зеленого цвета)
Эмуляция
Клавиатура/ Мышь USB
Видео 4096 x 2160 при 60 Гц
Интервал проверки 1-99 секунд (по умолчанию: 5 с)
Энергопотребление DC5V:4.89W:66BTU
Температура и влажность
Рабочая температура 0-50°C
Температура хранения -20-60°C
Влажность 0-80%рт. ст. без образования конденсата
Физические свойства
Корпус Металл, пластмасса
Масса 0.92 кг
Размеры (Д х Ш х В) 27.00 x 8.80 x 5.55 cм



* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их держателей.
