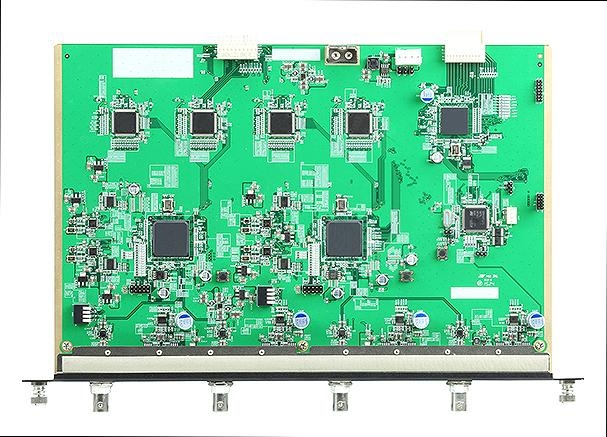

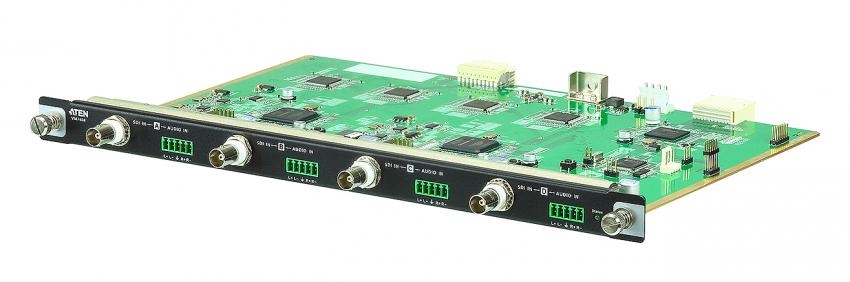

VM7404 является 4-портовой входной платой видеосигналов с интерфейсом SDI. Предназначена для маршрутизации любых 4-х видео и аудио источников SDI на несколько дисплеев. устанавливается шасси матричных переключателей ATEN . Эта плата ввода обеспечивает возможность подключения источников с интерфейсом SDI, включая 3G-SDI, HD-SDI и SD-SDI, и поддерживает разрешение видео до 1080p при 60 Гц. VM7404 также поддерживает отдельные аналоговые стереофонические аудиосигналы, которые могут маршрутизироваться независимо. Плата поддерживает возможность установки в режиме «горячей» замены, позволяя при этои не отключать модульный матричный коммутатор ATEN. Подходит для систем видеонаблюдения и других приложений A / V, VM7404 позволяя централизованно маршрутизировать сигналы различных устройств.



Артикул (и возможные варианты его написания): VM7404-AT; VM7404

Особенности:

• Оборудована 4 входными портами с SD интерфейсом
• Поддерживает SD-SDI, HD-SDI и 3G-SDI форматы
• Поддерживает возможность "горячей" замены (без отключения питания) для простой интеграции плат в шасси мартичного коммутаторов



Комплект поставки

• VM7404  4-портовая плата ввода с интерфейсом SDI
• 4-контактные разъемы для клеммных колодок
• Руководство пользователя

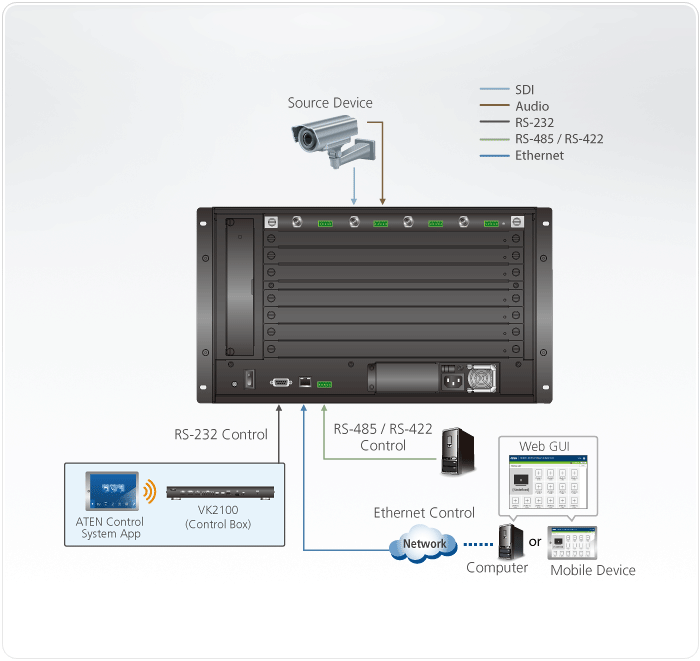

Схема подключения

Спецификация

Параметры
Поддерживаемые режимы	PAL / 50 PAL и NTSC / 59,94  720p 25, 29,97, 30,50,59,94, 60  1080i50, 59,94, 60  1080PsF 25, 29,97,30  1080p 23,98 , 24, 25, 29,97, 30,50,59,94, 60
Максимум. Скорость передачи данных	2,97 Gpbs
Максимум. Расстояние	100 м (3G-SDI); 150 м (HD-SDI); 300 м (SD-SDI)
Форматы SDI	3G-SDI, SMPTE-259,292,424, 425 уровня A и B-DL
Аудиовходы
Интерфейсы	4 х витых разъема, 5-полюсный  * Тип аудиосигнала: стерео, сбалансированный / неуравновешенный.
Потребляемая мощность	16W: 75BTU
Температура и влажность
Рабочая Температура	0-40 ° С
Температура хранения	-20-60 ° С
влажность	0 - 80% относительной влажности, без конденсации
Физические свойства
вес	0,60 кг
Корпус	металл
Размеры (Д х Ш х В)	35,20 х 23,80 х 2,33 см
Заметка	Тип аудиосигнала поддерживает стерео, сбалансированный / неуравновешенный.  Сбалансированный максимальный уровень входного / выходного аудиосигнала: 0,5 Vrms (-6,02dBV @ 600 Ом)  Максимальный уровень входного / выходного сигнала несимметричного аудио: 1Vrms (0dBV @ 600ohm.)
Видеовход

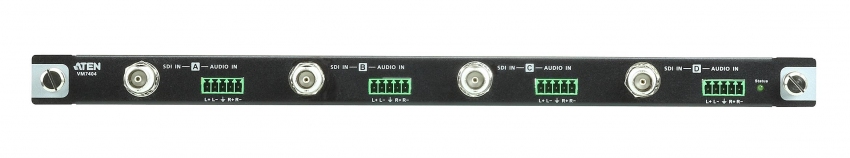

Интерфейсы	4 x BNC Female
полное сопротивление	75 Ώ

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их владельцев
