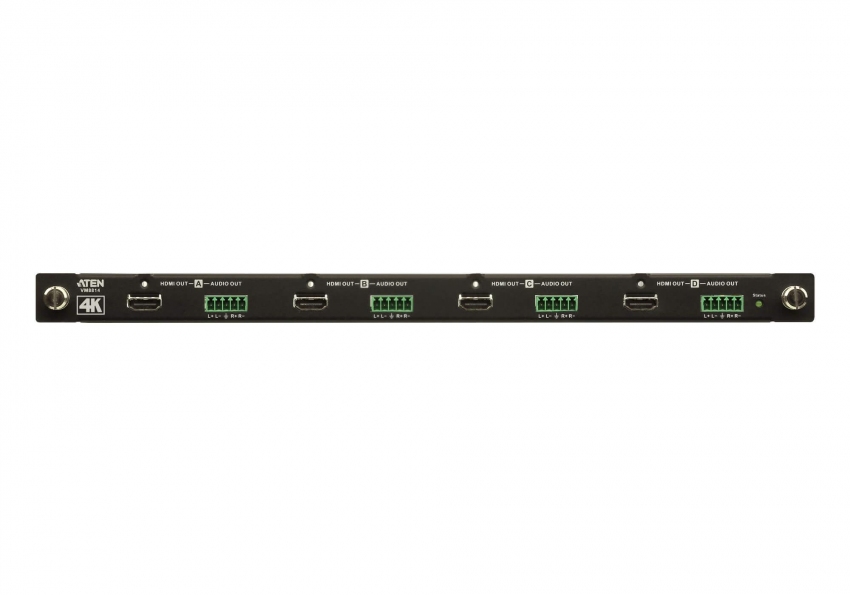

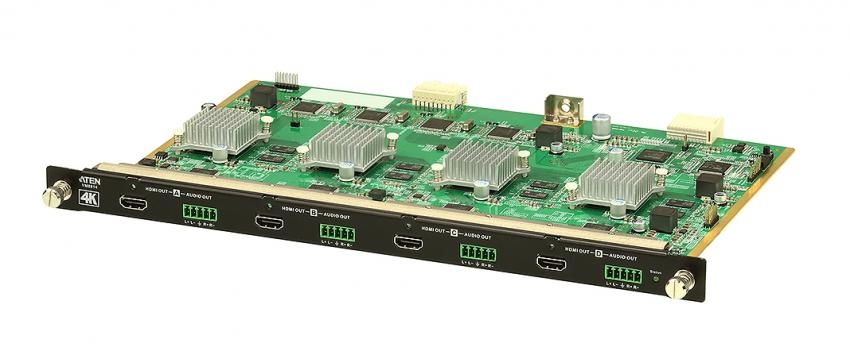

VM8814-AT — 4-х портовая плата вывода A/V сигналов с интерфейсом HDMI

VM8814-AT — 4-х портовая плата вывода A/V сигналов с интерфейсом HDMI

VM8814-AT является 4-портовой платой вывода a/v сигналов 4K с интерфейсом HDMI. Используется как плата вывода видеосигналов HDMI и предназначена для установки в шасси модульного матричного переключателя VM1600A/VM3200.  Помимо интерфейса HDMI, передающего цифровые аудио/видео сигналы, плата вывода VM8814 обладает 4 стерео аудиовыходами, позволяющими извлекать стереозвук из HDMI-потока.


Учитывая необходимость быстрого переключения видеоизображения и адаптацию к различным разрешениям при использовании в применениях для видеостен, плата вывода VM8814 разработана с поддержкой функции Seamless Switch™ и EDID Expert™, что делает возможным переключение видеоизображения в реальном времени. При этом для обработки различных разрешений изображения может использоваться встроенный 4K-масштабатор (Scaler). Платы ввода / вывода ATEN VM поддерживают установку с возможностью «горячей» замены, что дает системным интеграторам большую гибкость и эффективность для обслуживания.



Артикул (и возможные варианты его написания): VM8814-AT; VM8814


Особенности:

  • Совместимость с матричными коммутаторами VM1600A/VM3200; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
  • Поддержка разрешений HDTV 480p, 720p, 1080i и 1080p (1920 x 1080); VGA, SVGA, SXGA, UXGA, WUXGA (1920x1200) и 4K2K при 60 Гц (4:2:0)
  • Поддержка звука; звук может быть извлечен из HDMI-потока
  • 4K-масштабатор (Scaler) – функция масштабирования изображения для преобразования входных разрешений в оптимальные разрешения экрана
  • Поддержка технологии Seamless Switch™ – возможность переключения с близкой к нулю задержкой, позволяющей обеспечить непрерывность видеопотока, переключение в режиме реального времени и стабильную передачу сигналов*
  • Поддержка функции построения видеостен – позволяет создавать настраиваемые пользователем макеты экрана с помощью интуитивно понятного веб-интерфейса*
  • Поддержка функции EDID Expert, которая выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения
  • Поддержка функций HDMI (3D, Deep Color); совместимость с HDCP 2.2
  • Поддержка технологии Cable Quality Tester – позволяет проверить качество HDMI-кабеля
  • Поддержка технологии FrameSync, предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала
  • Поддержка интерфейса Consumer Electronics Control (CEC)
  •
*Примечание:
1. При использовании технологии Seamless Switch™ недоступны функции 3D, Deep Color и чересстрочные (interlace) разрешения (такие как 1080i). Для использования указанных режимов необходимо отключить технологию Seamless Switch™.
2. При включенной функции Seamless Switch™ или построения видеостены, воспроизводимое видео может не отображаться в пределах диапазона. В этом случае настройте параметры отображения на вашем устройстве.




Комплект поставки

  • 1x 4K HDMI-плата вывода VM8814
  • 4x клеммных разъема
  • 4x фиксатора LockPro для HDMI-кабеля
  • 1x руководство пользователя


Схема подключения



Спецификация



Функционал
Интерфейсы 4 x гнезда HDMI тип А (черного цвета)
Импеданс 100 Ώ
Макс. расстояние до 15 м
Видео
Макс. скорость передачи данных 10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации 340 MГц
Соответствие HDMI (3D, Deep Color, 4K)
Совместимость с HDCP 2.2
Consumer Electronics Control (CEC)
Макс. разрешение 4096x2160/3840x2160 при 60 Гц (4:2:0);
4096x2160/3840x2160 при 30 Гц (4:4:4)
Аудио
Выход 4 x разъема с невыпадающими винтами 5-полюсные (зеленого цвета)
*Тип аудиосигнала: стерео, сбалансированный/несбалансированный.
Энергопотребление 20 Вт, 94BTU
Температура и влажность
Рабочая температура 0 - 40°C
Температура хранения -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0.65 kg ( 1.43 lb )
Размеры (Д х Ш х В) 35.20 x 23.80 x 2.33 cm



* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев
