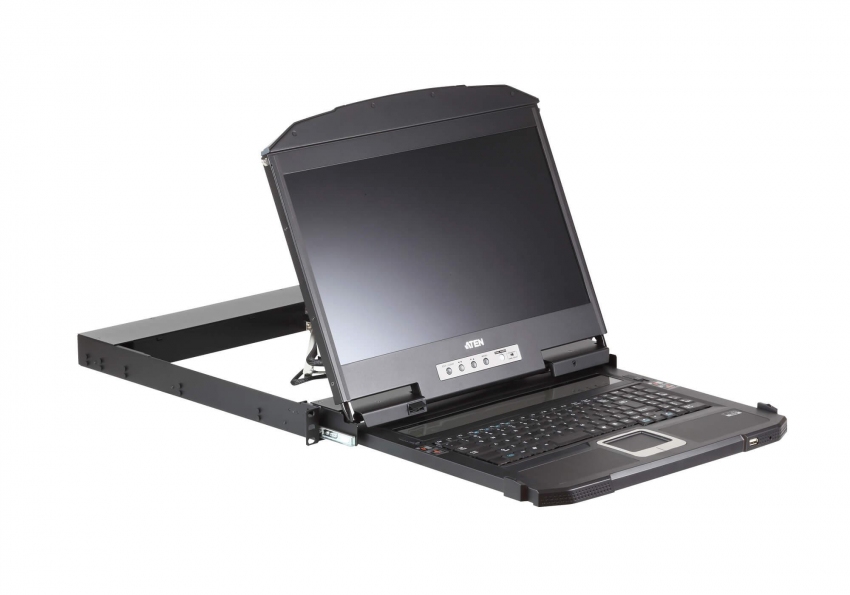

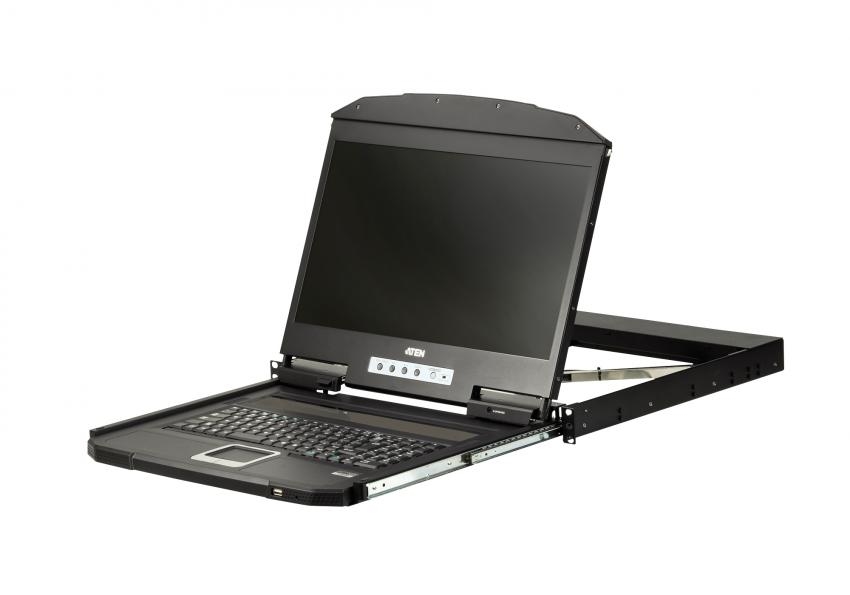

Модель CL3700 — это KVM-консоль с укороченным по глубине монтажа размером, c однорельсовыми направляющими (Single Rail), оснащенная широкоэкранным ЖК-монитором с диагональю 18,5 дюймов и LED-подсветкой, а также встроенной клавиатурой и тач-пад панелью. Такая конструкция устройства подходит ко всем 19-дюймовым шкафам, что особенно важно для неглубоких стоек.
КВМ-консоль CL3700 выпускается компанией ATEN в двух модификациях: CL3700NW-ATA-RG и CL3700NX-ATA-RG. Основное и единственное отличие в разрешениях экрана: CL3700NW-ATA-RG до 1920x1080 при 60 Гц, а CL3700NX-ATA-RG до 1368x768 при 60 Гц — при одинаковой поддержке разрешения входного сигнала 1920 x 1200 при 60 Гц

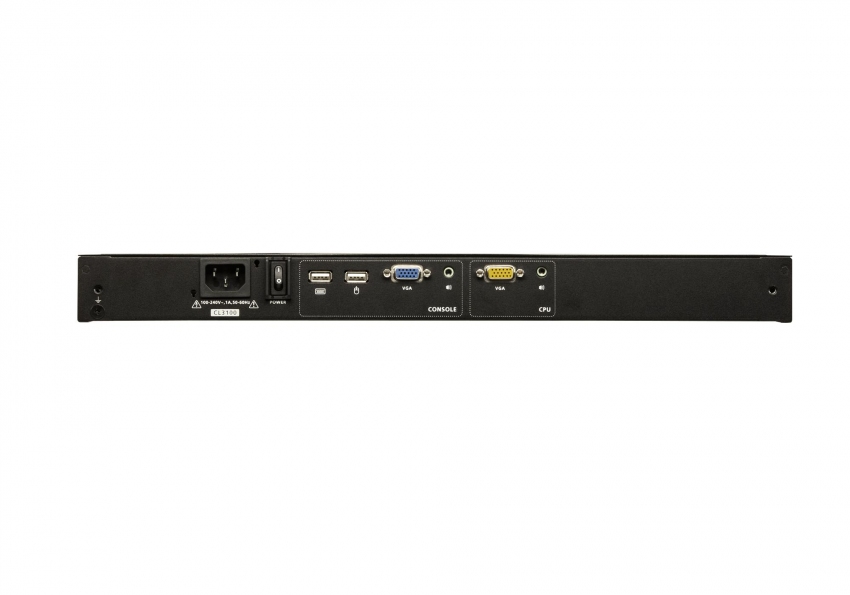

КВМ-консоль CL3700 предназначена для использования в качестве выдвижного внешнего пользовательского интерфейса с совместимыми HDMI KVM-переключателями. Для дополнительного удобства в использовании предусмотрена возможность подключения внешней консоли. На передней панели CL3700 располагается порт для внешней USB-мыши, порты для второй КВМ-консоли (USB-клавиатура/мышь, HDMI–монитор) расположены на задней панели.
КВМ-консоль CL3700 выпускается компанией ATEN в двух модификациях: CL3700NW-ATA-RG и CL3700NX-ATA-RG. Основное и единственное отличие в разрешениях экрана: CL3700NW-ATA-RG до 1920x1080 при 60 Гц, а CL3700NX-ATA-RG до 1368x768 при 60 Гц — при одинаковой поддержке разрешения входного сигнала 1920 x 1200 при 60 Гц
КВМ-консоль CL3700 предназначена для использования в качестве выдвижного внешнего пользовательского интерфейса с совместимыми HDMI KVM-переключателями. Для дополнительного удобства в использовании предусмотрена возможность подключения внешней консоли. На передней панели CL3700 располагается порт для внешней USB-мыши, порты для второй КВМ-консоли (USB-клавиатура/мышь, HDMI–монитор) расположены на задней панели.
КВМ-консоль CL3700 разработана в соответствии с требованиями по оптимизации использования пространства и оперативному развертыванию. CL3700 является оптимальным решением для специальных применений, таких как фургоны передвижных телевизионных станций и небольшие серверные.
Особенности:
Конструкция
Конструкция
- LCD KVM-консоль высотой 1U с 18,5-дюймовым широкоэкранным ЖК-монитором
- Светодиодная лампа, разработанная ATEN для подсветки клавиатуры и сенсорной панели, чтобы обеспечить видимость в условиях низкой освещенности

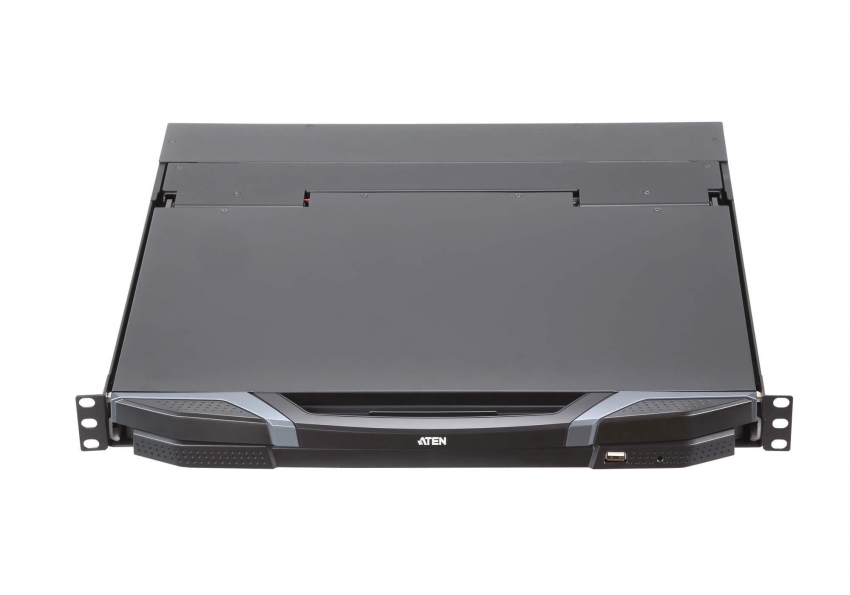

- Конструкция выполнена малыми размерами по глубине установки в стойку, что позволяет произвести монтаж в узких стойках
- Блокировка консоли - позволяет корпусуу консоли оставаться надежно запертым, когда он не используется

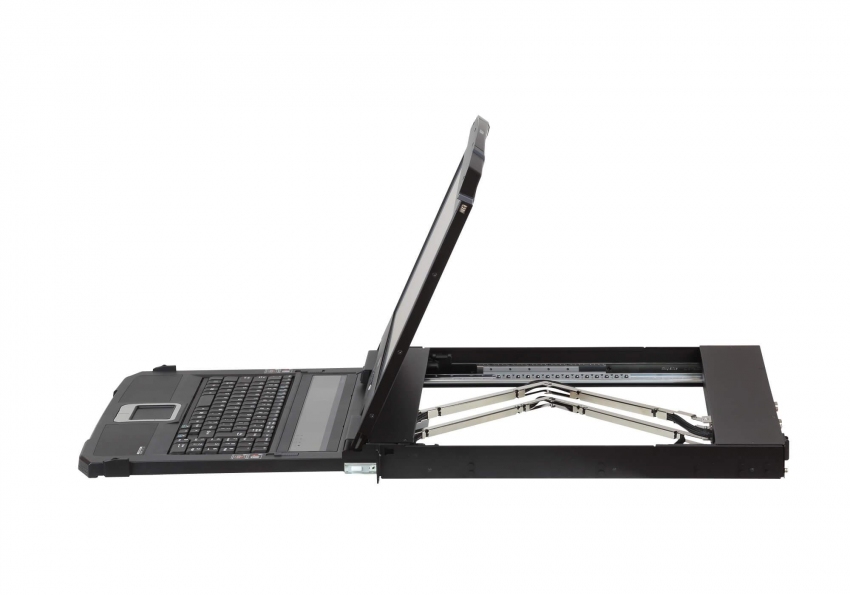

Примечание: *Конструктивно у всех устройств серии CLхххх и KLxxxx блок с монитором можно открыть на угол до 120 градусов, но так как при установке в стойку верхний блок упирается в монтажные профили фактические углы открытия монитора меньше. Для информации, углы открытия монитора отражены в таблице.
| Модель | LCD Panel - Угол открытия |
LCD Panel - Угол открытия при установке в стойку |
| CL1000M | 118°~120° | 112° |
| CL1000N | 118°~120° | 110° |
| CL1008 | 118°~120° | 112° |
| CL1016 | 118°~120° | 112° |
| CL1308N | 118°~120° | 110° |
| CL1316N | 118°~120° | 110° |
| CL3000N | 118°~120° | 112° |
| CL6700MW | 118°~120° | 112° |
| CL6708MW | 118°~120° | 112° |
| CL5708 | 118°~120° | 112° |
| CL5716 | 118°~120° | 112° |
| CL5708I | 118°~120° | 112° |
| CL5716I | 118°~120° | 112° |
| CL3700 | 118°~120° | 114° |
| CL3100 | 118°~120° | 114° |
| CL3800 | 118°~120° | 98.5° |
| CL5800 | 118°~120° | 93°~95° |
| CL5808 | 118°~120° | 93°~95° |
| CL5816 | 118°~120° | 93°~95° |
| KL1508A | 118°~120° | 93°~95° |
| KL1516A | 118°~120° | 93°~95° |
| KL1108V | 118°~120° | 93°~95° |
| KL1116V | 118°~120° | 93°~95° |
| KL1508AI | 118°~120° | 93°~95° |
| KL1516AI | 118°~120° |
93°~95° |
Аудио / видео
- Поддержка интерфейса HDMI
- CL3700NW-ATA-R - 18,5-дюймовый ЖК-экран с разрешением 1366 x 768 при 60 Гц, внешняя консоль поддерживает 1920 x 1200 при 60 Гц
- CL3700NX-ATA-R - 18,5-дюймовый ЖК-экран с разрешением 1920 x 1080 при 60 Гц, внешняя консоль поддерживает 1920 x 1200 при 60 Гц

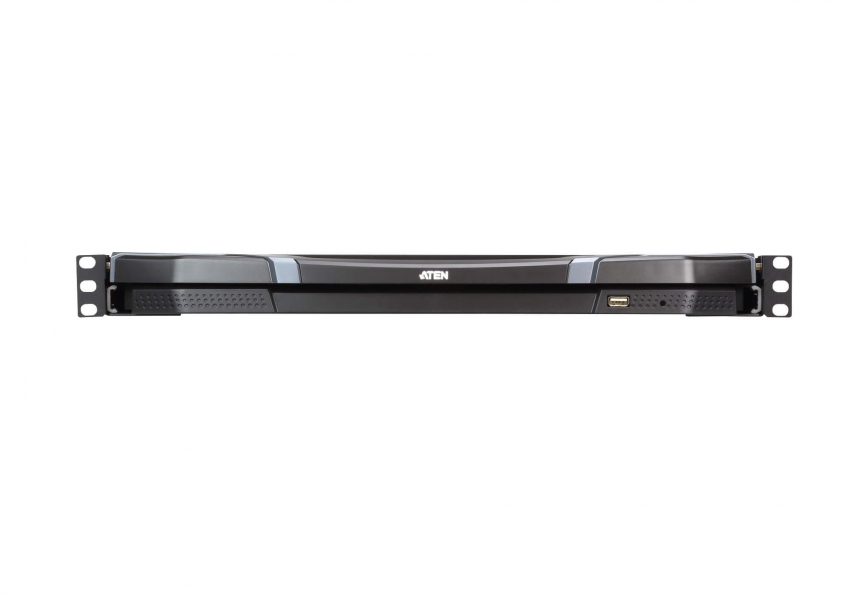

- Наличие на передней панели дополнительного разъема для USB-мыши с возможностью «горячего» подключения (функционирует также как USB-порт для периферийных устройств)
Монтаж
- Стандартный комплект для монтажа в стойку
- Дополнительный комплект для установки в стойку для простой установки (выполняемой одним человеком)**
- Не требуется программное обеспечение
- Обновление прошивки
- Поддержка горячего подключения
Универсальность
- Дополнительный разъем для подключения USB-мыши фронт (также функционирует как периферийный порт USB)
- Выбор консоли с помощью горячей клавиши
- Стандартная 105-клавишная клавиатура
- Поддерживаются языки: английский (США), английский (Великобритания), французский, немецкий, немецкий (швейцарский), греческий, венгерский, итальянский, японский, корейский, русский, Шведский,Традиционный китайский и турецкий
Комплектация
1x CL3700N LCD KVM консоль со стандартным комплектом для монтажа в стойку
1x USB HDMI KVM -кабель (HDMI, USB, аудио, 1,8 м / 6 футов)
1x Кабель для обновления прошивки
1x Шнур питания
1x Инструкции пользователя
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости KVM консолей с KVM переключателями ATEN.
Подробнее:
Схема
Спецификация
| Функционал | CL3700NW | CL3700NX |
| Компьютерные подключения | ||
| Прямое | 1 | 1 |
| Выбор консоли | Клавиша быстрого вызова ("горячая" клавиша) | Клавиша быстрого вызова ("горячая" клавиша) |
| Разъемы | ||
| Внешние порты консоли |
1 x гнездо HDMI 2 x гнезда USB тип А |
1 x гнездо HDMI 2 x гнезда USB тип А |
| KVM порты |
1 x гнездо HDMI 1 x гнездо USB тип В |
1 x гнездо HDMI 1 x гнездо USB тип В |
| USB порт | 1 x гнездо USB тип А | 1 x гнездо USB тип А |
| Обновление микропрограммы | 1 x миниатюрное гнездо стерео 3.5мм (черного цвета) | 1 x миниатюрное гнездо стерео 3.5мм (черного цвета) |
| Питание | 1 x гнездо переменного тока с 3 штырьками | 1 x гнездо переменного тока с 3 штырьками |
| Переключатели | ||
| Сброс параметров | 1 x полутопленная кнопка | 1 x полутопленная кнопка |
| Обновление микропрограммы | 1 x ползунковый преключатель | 1 x ползунковый преключатель |
| Питание | 1 x переключатель | 1 x переключатель |
| Питание ЖК дисплея | 1 x кнопка | 1 x кнопка |
| Настройка параметров ЖК дисплея | 4 x кнопки | 4 x кнопки |
| Светодиодные индикаторы | ||
| Питание |
1 x КВМ-консоль (темно-зеленого цвета) 1 x ЖК-дисплей (оранжевого цвета) |
1 x КВМ-консоль (темно-зеленого цвета) 1 x ЖК-дисплей (оранжевого цвета) |
| Блокировка |
1 x NumLock (зеленого цвета) 1 x CapsLock (зеленого цвета) 1 x ScrollLock (зеленого цвета) |
1 x NumLock (зеленого цвета) 1 x CapsLock (зеленого цвета) 1 x ScrollLock (зеленого цвета) |
| Эмуляция | ||
| Клавиатура/ Мышь | USB | USB |
| Видео | ||
| Разрешение входного видеосигнала | 1920 x 1200 при 60 Гц | 1920 x 1200 при 60 Гц |
| Спецификации панели | ||
| Размер экрана | 18.5" ЖК-дисплей с активной матрицей (TFT-LCD) | 18.5" ЖК-дисплей с активной матрицей (TFT-LCD) |
| Разрешение | 1920 x 1080 при 60 Гц | 1366 x 768 при 60 Гц |
| Шаг пикселя | 0.213 мм x 0.213 мм | 0.3 мм x 0.3 мм |
| Время отклика | 20 мс | 5 мс |
| Угол обзора | 178° (гор.), 178° (верт.) | 170° (гор.), 160° (верт.) |
| Коэффициент контрастности | 1000 : 1 | 1000 : 1 |
| Поддержка цвета | 16.7M цветов | 16.7M цветов |
| Яркость | 350 кд/м² | 250 кд/м² |
| Номинальная входная мощность | 100–240 В переменного тока; 50–60 Гц; 1 A | 100–240 В переменного тока; 50–60 Гц; 1 A |
| Энергопотребление |
AC110:23.3W:124BTU AC220:23.9W:127BTU |
AC110:13.6W:79BTU AC220:13.5W:78BTU |
| Температура и влажность | ||
| Рабочая температура | 0–40°C | 0–40°C |
| Температура хранения | -20–60°C | -20–60°C |
| Влажность | 0–80% рт. ст. без образования конденсата | 0–80% рт. ст. без образования конденсата |
