CE820L-ATA — локальный модуль HDMIКВМ-удлинителя CE820 компании ATEN.
КВМ-удлинитель CE820 поддерживает технологию HDBaseT™ 2.0, позволяющую с помощью одного кабеля Cat6 / 2L-2910 осуществить передачу HDMI-видеосигналов уровня 4K, стереозвука, а также USB, Ethernet и RS-232 сигналов на расстояние до 100 метров. Применение технологии HDBaseT™ 2.0 гарантирует надежную передачу сигнала, а также обеспечивает возможность работы в режиме большого радиуса действия (long-reach), передавая видео уровня Full HD 1080P на расстояние до 150 метров.
Поддержка широкого спектра передаваемых сигналов наряду с простым кабельным подключением, позволяет применять КВМ-удлинитель CE820 там, где необходим удобный удаленный доступ.
*Примечание: CE820-AT поддерживает функцию Ethernet, а CE820-ATA не поддерживает.
ВНИМАНИЕ!
В инсталляциях рекомендуется:
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Артикул (и возможные варианты его написания): CE820L-ATA-G; CE820L-ATA; CE820; CE-820L; CE820LG
Особенности
Поддержка технологии HDBaseT™ 2.0
• Увеличивает расстояние передачи сигналов видео, аудио, USB, RS-232 с использованием одного кабеля Cat6 / 6a / 2L-2910 Cat 6
• Улучшенное обнаружение и коррекция ошибок для предотвращения помех сигнала во время передачи видео высокого качества
• Индикация состояния и светодиодная индикация передачи сигнала HDBaseT™ на удаленном устройстве
Наличие буфера EDID для быстрого включения
Поддержка функций HDMI (3D, Deep Color, 1080P, 4K); совместимость HDCP 2.2
Поддержка работы на больших расстояниях
• В режиме HDBaseT™ Standard до 4K при 100 м (Cat 6 / 6a / 2L-2910)
• В режиме HDBaseT™ Long-Reach до 1080P при 150 м
Предусмотрено переключение в режим Long Reach – переключается между режимами HDBaseT™ Standard и Long Reach в один щелчок
Поддерживает 2-канальный стереозвук и полноскоростные порты USB 2.0
Поддержка функции пробуждения ПК с помощью одной кнопки
Встроенная защита от электростатического разряда
Комплектация
1 x CE820L-ATA — USB, HDMI, КВМ-удлинитель с поддержкой HDBaseT 2.0 (локальный модуль)
1 x HDMI KVM-кабель (HDMI, USB, звук, 1,8м/6 футов)
1 x адаптер питания
1 x комплект для монтажа
4 x прокладки под опорные ножки
1 x руководство пользователя

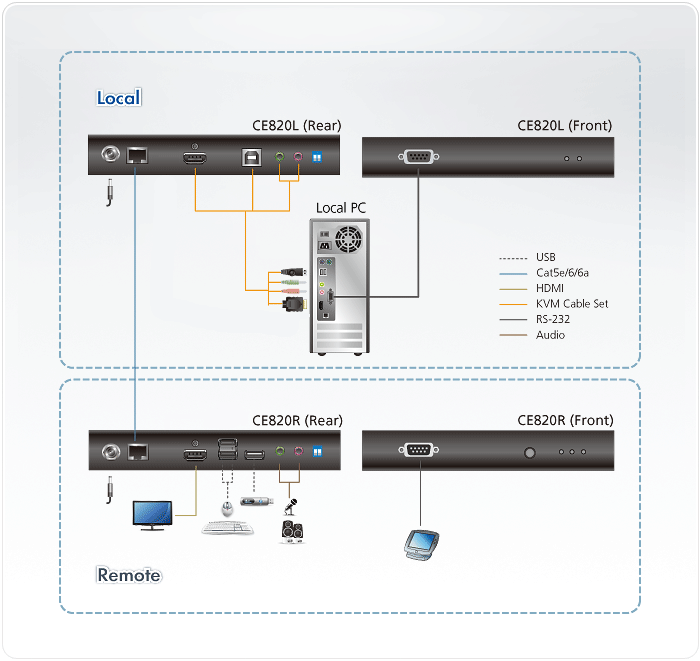

Схема подключения
Спецификация
Разъемы
Порты консоли
Нет
KVM порты
1 x гнездо HDMI (черного цвета)
1 x гнездо USB тип B (белого цвета)
1 x гнездо аудио 3,5 мм (зеленого цвета)
1 x гнездо аудио 3,5 мм (розового цвета)
1 x гнездо RJ-45 (черного цвета)
RS-232
1 x гнездо DB-9 (черного цвета)
Питание
1 x разъем для подключения питания постоянного тока, с фиксацией
От устройства к устройству
1 x гнездо RJ-45 (черного цвета)
Светодиодные индикаторы
Питание
1 (Зеленого цвета)
Связь
1 (Оранжевого цвета)
Видеовыход
Нет
Переключатели
Включение поддержки режима Long Reach
1 x ползунковый переключатель
Обновление микропрограммы
1 x ползунковый переключатель
Кнопка активации
Нет
Видео
До 4K на 90м (Cat 5e) / 100м (Cat 6/6a/ATEN 2L-2910 Cat6)
1080P на 100м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Энергопотребление
DC5V:2.87W:13BTU
Температура и влажность
Рабочая температура
0–40°C
Температура хранения
-20–60°C
Влажность
0–80% рт. ст. без образования конденсата
Физические свойства
Корпус
Металлический
Масса
0.63 кг
Размеры (Д х Ш х В)
18.20 x 12.19 x 2.87 см
Примечание
CE820L-AT поддерживает функцию Ethernet, а CE820L-ATA не поддерживает
