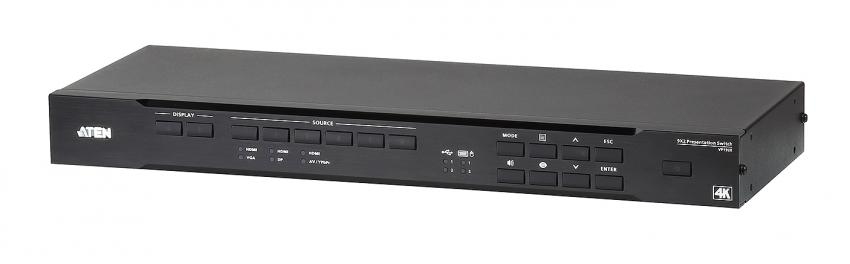

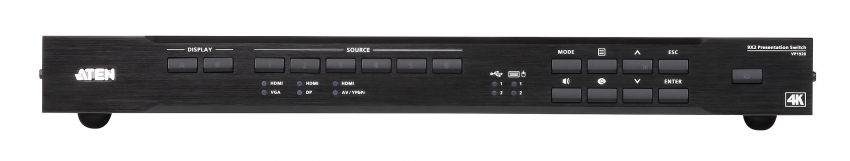

VP1920 — Презентационный матричный коммутатор 9 x 2 с разрешением до 4K

VP1920 — Презентационный матричный коммутатор 9 x 2 с разрешением до 4K

  Устройство VP1920 компании ATEN является коммутатором для проведения презентаций, сочетающим в себе функции  матричного видео-переключателя, аудиопроцессора и аналого-цифрового преобразователя. Обладая девятью разно-форматными входами, осуществляющими вывод на два выхода HDMI 4K, он предназначен для проведении презентаций.

  Благодаря разнообразным способам управления — с помощью кнопок на передней панели, ИК-пульта дистанционного управления, экранного меню (OSD) и RS-232-подключения — коммутатор VP1920 не только уменьшает количество системных устройств, но и обеспечивает удобство в работе.

  Подходит для проведения презентаций любого масштаба – от малыхlдо средних корпоративных и образовательных. Может быть использован в конференц-залах, учебных классах, помещениях для тренингов или иных местах демонстрации презентаций, например, выставочных центрах или гостиницах. Особености:

Поддерживает 9 много-форматных входов и 2 выхода HDMI:
• 3 комбинированных входа (HDMI/VGA, HDMI/DisplayPort, HDMI/AV/YPbPr)
• 3 входа HDMI
• 2 выхода HDMI
Порт VGA поддерживает универсальные форматы аналогового ввода (RGBHV/RGBs/YCbCr/YPbPr)
Возможность встраивания /извлечения звука - аудиосигналы из HDMI/DisplayPort-потока могут быть извлечены в цифровом /аналоговом формате; стерео/композитный /компонентный звук может быть встроен в цифровые аудиосигналы

Разрешение видео до 4096 x 2160 при 60 Гц (4:2:0) / 4096 x 2160 при 30 Гц (4:4:4) (HDMI/DP)
Поддержка EDID Expert™, которая выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на подключенных устройствах
Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 1.4

Работа с устройством:

Несколько способов управления - с помощью кнопок на передней панели, ИК-пульта дистанционного управления, экранного меню (OSD) и RS-232-подключения
Возможность предварительного просмотра - быстрая идентификация и переключение к нужному содержимому
Возможность выбора режима отображения под различные требования презентаций (матричный, зеркальный или PiP(picture-in-picture, «изображение-в-изображении»))
Автоматическое переключение - для экономии времени и удобства работы, при подключении нового источника сигнала автоматически обнаруживает и переключается на него
USB-порты позволяют выполнять управление с помощью клавиатуры/мыши или сенсорной панели на подключенных компьютерах
Возможность индивидуального переключения фокуса управления для клавиатуры/мыши и периферийных USB-устройств на назначенный компьютерный источник
Поддержка режим ожидания для энергосбережения и быстрого пробуждения

Комплектация

1x 9x2 4K презентационный матричный коммутатор VP1920
1x кабель питания
1x ИК-приемник
1x ИК-пульт дистанционного управления
1x руководство пользователя

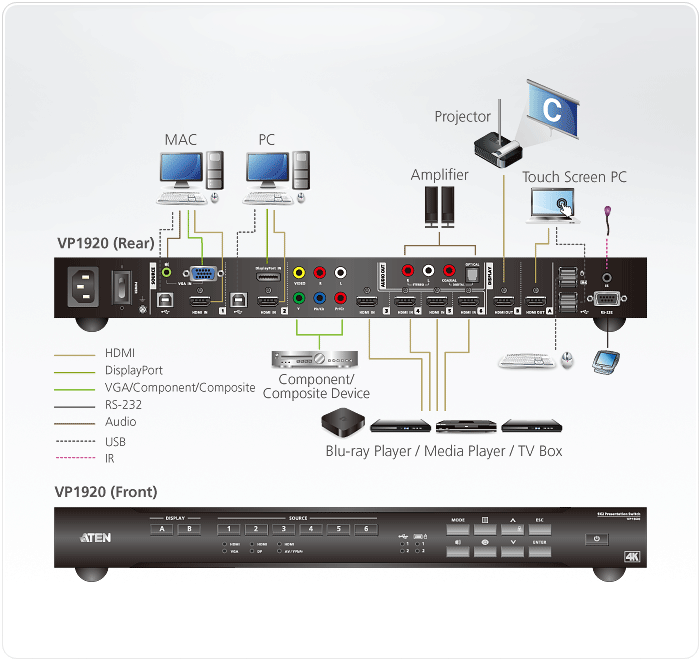

Схема подключения



Спецификация


Видеовход
Интерфейсы 5 x гнезд HDMI тип А (черного цвета)
1 x гнездо DisplayPort (черного цвета)
1 x гнездо HDB-15 (синего цвета)
Видеовыход
Интерфейсы 2 x гнезда HDMI тип А (черного цвета)
HDBaseT: 1 x гнездо RJ-45 (серебристого цвета)
Макс. расстояние HDMI: до 15 метров
HDBaseT: до 1080p при 60 м (Cat 5e/6); 70 м (Cat 6a/ATEN 2L-2910 Cat 6)
Видео
Макс. разрешение HDMI/DP: до 1080p при 60 Гц
VGA/аналоговое: до 1920x1200 при 60 Гц
Соответствие HDMI/DP: Совместимость с HDCP 1.4; Consumer Electronics Control (CEC)
Аудио
Вход Стерео звук: 1 x миниатюрное гнездо стерео (зеленого цвета)
Сбалансированный звук: 1 x разъем с невыпадающими винтами 5-полюсный
Ммикрофон: 1 x разъем с невыпадающими винтами 3-полюсный
Выход Оптический звук: 1 x разъем Toslink (черного цвета)
Коаксиальный звук: 1 x гнездо RCA (оранжевого цвета)
Стерео звук: 2 x гнезда RCA (белого / красного цвета)
Разъемы
Порты консоли USB 2.0: 2 x гнезда USB тип A (белого цвета)
USB 3.0: 1 x гнездо USB тип A (синего цвета)
Питание 1 x гнездо переменного тока с 3 штырьками
Управление
RS-232 1 x гнездо DB-9 (черного цвета)
ИК 1 x миниатюрное гнездо стерео (черного цвета)
Ethernet 1 x гнездо RJ-45 (серебристого цвета)
Переключатели
Питание 1 x кнопка
1 x переключатель
Выбор порта видеовхода Video In: 5 x кнопок
Streaming In: 1 x кнопка
Выбор видеовывода 3 x кнопки
Выбор Multiview: 1 x кнопка
Menu: 1 x кнопка
Left: 1 x кнопка
Up (Unlock): 1 x кнопка
Right: 1 x кнопка
Go Live: 1 x кнопка
Mute: 1 x кнопка
Esc: 1 x кнопка
Down: 1 x кнопка
Enter: 1 x кнопка
Phantom power 1 x ползунковый переключатель
Светодиодные индикаторы
Видео Источник 1: HDMI/DP: 2(зеленого цвета)
Источник 2: HDMI/VGA: 2(зеленого цвета)
Видеовыход Go Live: 3 (желтого цвета)
Параметры EDID Режимы EDID: ATEN Default / Display A
Питание
Номинальная входная мощность 100–240 В переменного тока; 50–60 Гц; 1 A
Энергопотребление 110 В переменного тока, 28.5 Вт, 174BTU
220 В переменного тока, 27.3 Вт, 168BTU
Температура и влажность
Рабочая температура 0-40°C
Температура хранения -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 3.70 kg
Размеры (Д х Ш х В) 43.24 x 26.28 x 4.40 cm
