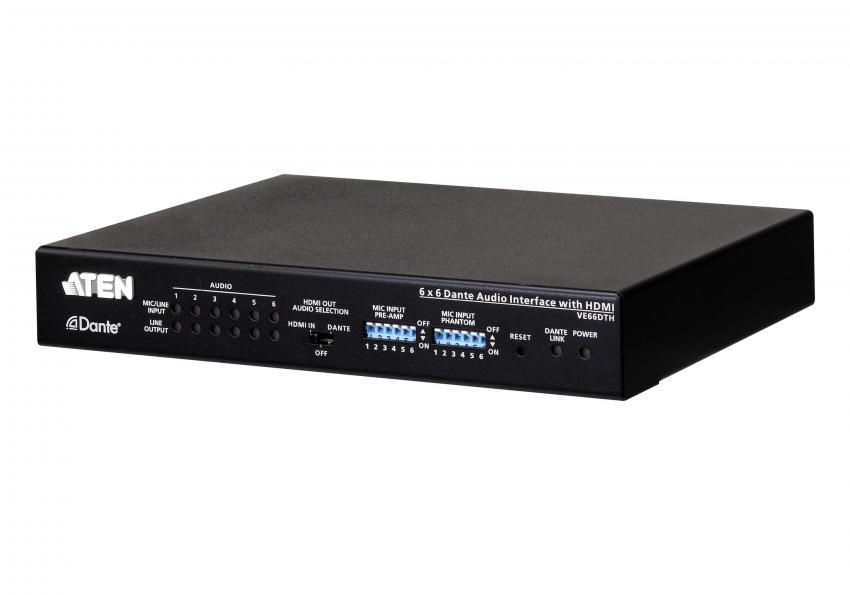

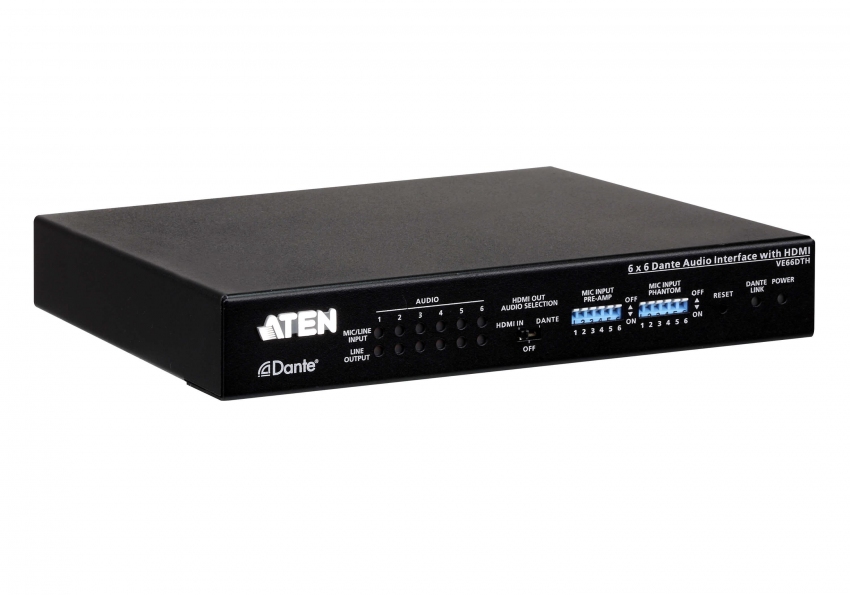

VE66DTH — 6 x 6 звуковой интерфейс Dante с HDMI

Артикул: VE66DTH



  Устройство VE66DTH компании ATEN —  это звуковой интерфейс с шестью входами и шестью выходами, использующий технологию, передачи многоканального звука, Dante (Digital Audio Network Through Ethernet) и оборудованный HDMI. Применение Dante™, как наиболее популярного решения для создания аудитрансляций, разработанного компанией Audinate, позволяет устройству VE66DTH передавать через стандартную IP-сеть несжатые цифровые аудиосигналы с практически нулевой задержкой. Устройство VE66DTH через сеть Dante передает и принимает до 6 каналов входа и выхода звука. Входы звука могут одновременно поддерживать различные подключения – как линейный вход, динамический и конденсаторный микрофоны. Вместе с этим устройство может обеспечить 48В фантомного питания для конденсаторных микрофонов. Благодаря встроенной функции PoE (питание через Ethernet) VE66DTH может быть запитано по Ethernet-кабелю от совместимого PSE-устройства (power sourcing equipment, оборудование-источник питания). Кроме того, устройство VE66DTH предоставляет гибкие возможности по извлечению и встраиванию звука. Оно может извлечь стерео аудиосигналы из HDMI-потока в сетевую поток Dante и встраивать аудиосигналы из Dante-облака в HDMI-вывод.

Устройство VE66DTH предназначено для широкого спектра сред, таких как конференц-центры, концертные залы  или для других вариантов использования, в которых требуется внедрение профессиональных аудиоустройств на базе Dante для расширенного и гибкого применения аудио/видео, передаваемого  по сети. Улучшенная производительность системы, сокращение количества кабелей и многое другое позволят пользователям VE66DTH получить преимущества при использовании его в группах оборудования любого размера.

   Артикул (и возможные варианты его написания): VE66DTH; VE-66DTH; VE-66DTH-AT; VE-66DTH-AT-G






Особенности




Комплект поставки

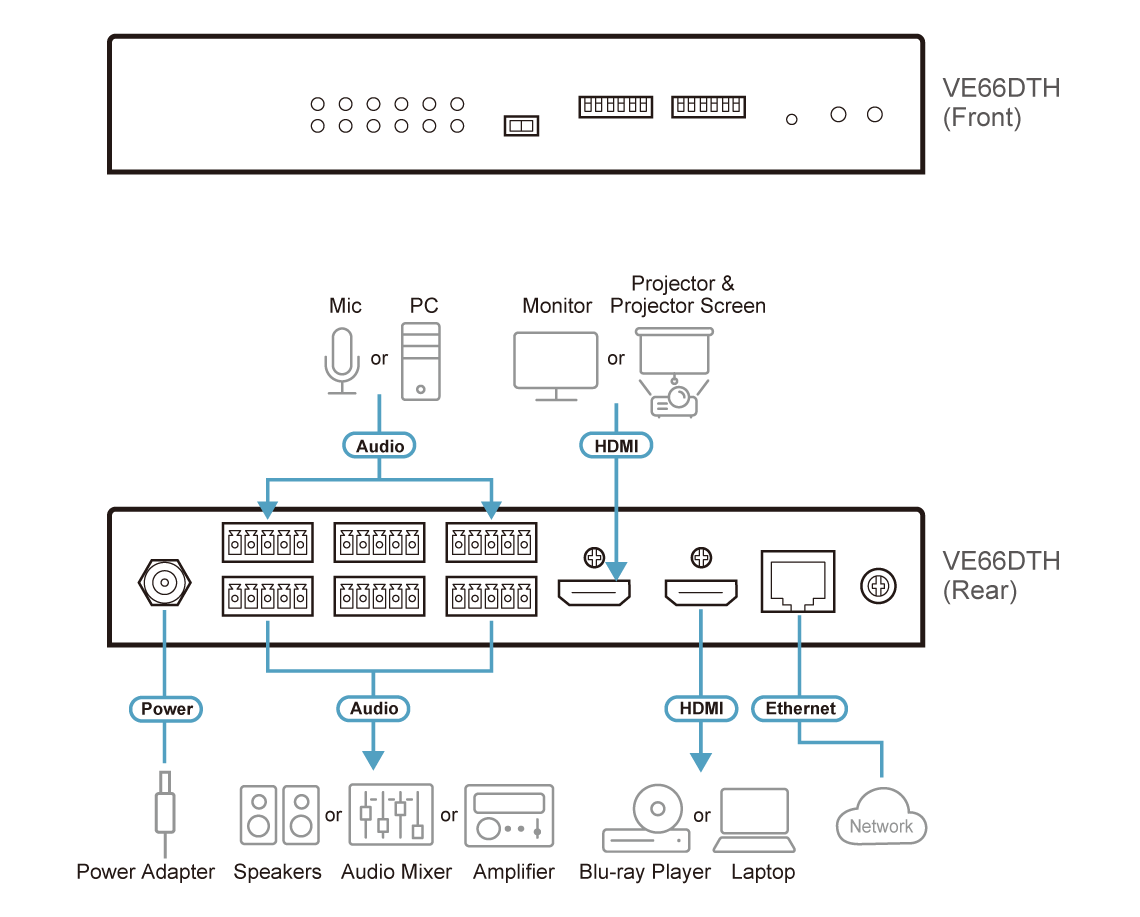

Схема подключения




Спецификация



Аудиовходы
Интерфейсы Линейный/Микрофонный вход:
3 x 5-полюсных 3.5 мм разъема с невыпадающими винтами; Аналоговый моно, сбалансированный
Импеданс: >6.8кОм несбалансированный; >13.6 кОм сбалансированный
Максимальный уровень: 0dBV (1Vrms)
Микрофонный предусилитель: +40 дБ, сбалансированный
Фантомное питание: + 48 В, 10 мА

HDMI вход: HDMI стереозвук
Аудиовыходы
Интерфейсы Линейный выход:
3 x 5-полюсных 3.5 мм разъема с невыпадающими винтами; Аналоговый моно, сбалансированный
Импеданс: 50 Ом несбалансированный, 100 Ом сбалансированный
Максимальный уровень: 0dBV (1Vrms)

HDMI выход: HDMI стереозвук
Аудио
Вход 8 аудиоканалов (6 аналоговых входов и 1 стереозвук HDMI)
Выход 8 аудиоканалов (6 аналоговых выходов и 1 стереозвук HDMI, встраиваемый через HDMI/Dante)
Видеовход
Интерфейсы 1 x гнездо HDMI тип А (черного цвета)
Импеданс 100 Ώ
Макс. расстояние 1.8 м
Видеовыход
Интерфейсы 1 x гнездо HDMI тип А (черного цвета)
Импеданс 100 Ώ
Видео
Макс. разрешение до 4096 x 2160 / 3840 x 2160 при 60Hz (4:4:4)
Соответствие HDMI 2.0 (3D, Deep Color, 4K); 4K HDR
Совместимость с HDCP 2.2;
Управление
Ethernet 1 x гнездо RJ-45 (серебристого цвета) через систему Dante

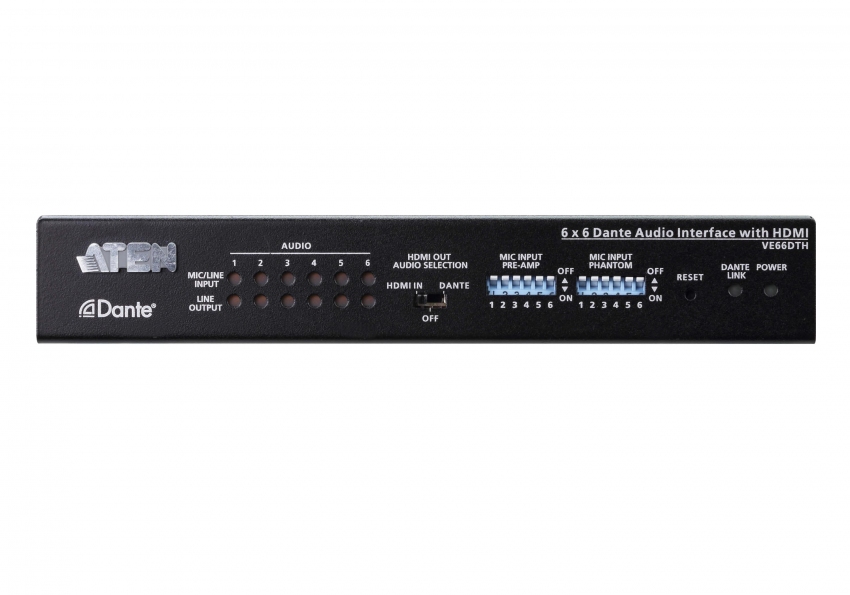

Переключатели
Выбор видеовывода 1 x ползунковый переключатель - выбор HDMI-аудиовыхода (от HDMI in / Dante / Off)
Выбор 6 x DIP-переключателей - предусилитель микрофонного входа (ON/OFF)
Phantom power 6 x DIP-переключателей - Фантомное питание микрофонного входа (ON/OFF)
Сброс параметров 1 x кнопка

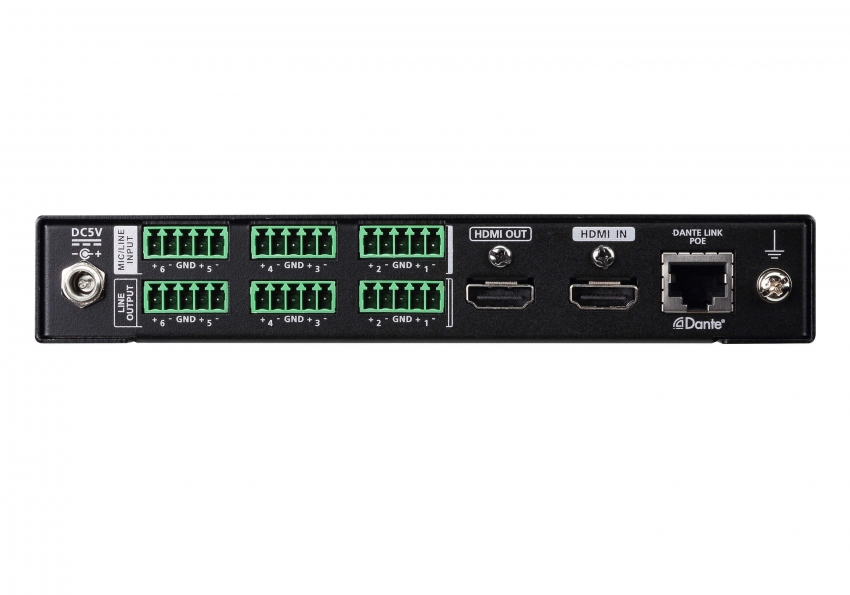

Разъемы
Питание 1 x разъем для подключения источника постоянного тока или
1 x гнездо RJ-45 (серебристого цвета), функция POE
От устройства к устройству 1 x гнездо RJ-45 через систему Dante
Энергопотребление DC5V:8.9W:41BTU
DC48V:11.1W:52BTU
Температура и влажность
Рабочая температура 0-40°C
Температура хранения -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0.85 kg ( 1.87 lb )
Размеры (Д х Ш х В) 17.42 x 15.49 x 2.88 cm
(6.86 x 6.1 x 1.13 in.)
