KE6900AiT — IP-передатчик KVM-удлинителя с доступом по IP, работающий в паре с IP-приемниками серии KE (например с
KE6900AR). Данная модель способна предоставить расширенный доступ с удаленной KVM-консоли (включающей USB-клавиатуру, мышь и DVI-монитор) к компьютерной системе через интрасеть и Интернет, позволяя пользователям расположить компьютеры в безопасной среде с контролируемой температурой, изолированной от рабочей среды пользователя.
KE6900AiT поддерживает программное обеспечение для видеорегистрации событий Control Center Video Session Recorder (CCVSR). Все действия, выполняемые на серверах, доступ к которым осуществляется с помощью IP KVM-переключателей, записываются данным программным обеспечением. Каждая выполненная операция и внесенное изменение - с момента загрузки (BIOS) до уровня операционной системы, вход в систему и выход из нее, запуск программных приложений для настройки операционной системы - записываются и сохраняются в защищенный видеофайл, как в целях безопасности, так и для устранения неполадок, а также много другого.
IP передатчик KVM-удлинителя KE6900AiT поддерживает один DVI-дисплей с разрешением до 1920 x 1200 при 60 Гц, при минимальной задержке и передаче видеосигнала без потерь.
Передатчик поддерживает подключения по порту RJ-45 или через модуль в слоте SFP. Передатчик и приемник могут быть подключены либо напрямую друг к другу, либо через высокоскоростную локальную сеть на основе меди или оптоволокна. Для подключения через слот SFP передатчик KVM-удлинителя опционально дополняется 1 Гбит/с оптоволоконным SFP-модулем*, позволяя устанавливать соединения по оптоволоконной сети и увеличивая расстояние передачи до 10 км. Также для резервирования питания и обеспечения надежной работы в KE6900AiT имеется возможность подключения двух источников.
Являясь матричным решением на основе IP-подключения, KE6900AiT может использоваться в качестве передатчика в составе IP KVM удлинителя работающего в режимах «точка-точка» / «точка-многоточка» / «многоточка-точка», или интегрироваться в матричную KVM-систему с доступом по IP (режим «многоточка-многоточка») в сочетании с программным обеспечением для управления KE Matrix Management Software (CCKM), обеспечивающим наиболее гибкое применение в различных рабочих средах.
При интеграции передатчика KVM-удлинителя KE6900AiT с программным обеспечением KE Matrix Management Software, ИТ-администраторы могут воспользоваться расширенными функциями, такими как: автоматическое обнаружение всех устройств модели KE6900AiT в одной подсети для быстрой установки или настройки, аутентификация и авторизация по имени пользователя/паролю, а также возможность определения различных типов соединений, которые могут быть подключены и совместно использоваться. Для дополнительной защиты передаваемых данных поддерживается шифрование AES-128 бит, в то время как RADIUS, LDAP, AD или удаленная аутентификация пользователя обеспечивает дополнительный уровень безопасности соединения. Благодаря наличию экранного меню (OSD), поддержке RS-232 и Auto MDIX, передатчик KVM-удлинителя KE6900AiT является наиболее экономичным и удобным решением для организации доступа к цифровому KVMP инерфейсу компьютера (серверу) из любой точки внутренней сети.
*SFP-модуль (2A-136G / 2A-137G) продается отдельно.
В инсталляциях рекомендуется:
-
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
-
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Артикул (и возможные варианты его написания): KE6900AiT-AX-G; KE6900AiT-AX; KE6900AiT; KE-6900AiT; KE6900AiTG
Особенности
Расширенные функции*
-
Поддерживает запись действий на расположенном удалено компьютере с помощью CCVSR
-
Поддержка функции Boundless Switching (бесконтактного переключения) – позволяет для переключения между различными приемниками просто перемещать курсор мыши через границу экрана)
-
“Поддержка функций “Push” и “Pull” – позволяет мгновенно предоставить в совместное использование содержимое одному (или от одного) принимающего устройства или видеостены одним щелчком мыши
-
Поддержка видеостен - возможность создания нескольких видеостен конфигурации 8x8 (максимум 64 дисплея) в каждом макете
-
Функция расширенного планирования - повышает эффективность и экономит затраты, позволяя устанавливать соединения на основе времени и даты
-
Поддержка функции Virtual Transmitter (виртуального передатчика) - для независимой потоковой передачи видео, аудио, USB и последовательных сигналов от разных источников (Tx)
-
Поддержка внутренней и внешней аутентификации - внешняя аутентификация поддерживает LDAP, Active Directory, RADIUS и TACACS+
-
Настраиваемые пользовательские и групповые разрешения для доступа и управления устройствами серии KE
-
Контроль доступа к принимающему устройству (Rx) - пользователи локальной консоли (Tx) могут включить/отключить доступ к Rx-устройству, просто нажав кнопку управления доступом**
*Указанные расширенные функции поддерживаются при управлении устройствами серии KE с помощью программного обеспечения KE Matrix Management Software (CCKM).
**Кнопка управления доступом к KVM по IP-соединению (2XRT-0015G) продается отдельно. Для получения информации о продукте, пожалуйста, обратитесь к дилеру компании ATEN.
Оборудование
-
Поддержка отказоустойчивости питания/сети - два разъема постоянного тока для резервирования питания и 1 разъем RJ45 и 1 оптоволоконный порт SFP для переключения при сбое сети для обеспечения постоянной доступности в критически важных применениях
-
Поддержка оптоволоконных модулей SFP 1 Гбит/с с расстоянием передачи до 10 км. ***
-
Специализированный процессор обеспечивает передачу изображения без потерь и с низкой задержкой при разрешении до 1920 х 1200 @ 60 Гц
-
Поддержка цифрового (DVI)
-
Поддержка звука - поддерживает стереодинамики и стереомикрофон
-
Высокая скорость функции поддержки виртуальных носителей (Virtual Media)
-
Поддержка Auto-MDIX - автоматическое определение типа кабельного соединения
-
Встроенная защита от электростатического разряда и защита от перенапряжения
-
Конструкция с отсутствием вентилятора, позволяющая устройству бесшумно работать и быть энергоэффективным
-
Возможность монтажа в стойку - варианты монтажных комплектов:
-
2X-021G сдвоенный монтажный комплект
-
2X-031G одиночный монтажный комплект
-
В комплекте адаптер питания промышленного класса - поддерживает рабочую температуру от 0 ° C до 50 ° C, обеспечивая применимость и долговечность в суровых окружающих условиях
***SFP-модуль (2A-136G / 2A-137G) продается отдельно. Для получения информации о продукте, пожалуйста, обратитесь к дилеру компании ATEN.
Управление
-
Интеграция с программным обеспечением для видеорегистрации событий ATEN CCVSR
-
Поддержка локальной консоли – возможность гибкого локального или IP-доступа к консоли
-
Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения
-
Возможность выбора из четырех режимов множественного одновременного доступа (Exclusive/Occupy/Share/View only) - администраторы могут выбирать режимы доступа на передающих устройствах (Tx) для улучшения совместной работы или во избежание пересечений между пользователями
-
Функция пред-просмотра - позволяет пользователям просматривать на одном экране изображение с 36 дисплеев
-
Быстрое переключение - переключение между различными разрешениями изображения передающего устройства на дисплее принимающего устройства в течение 0,3 секунды
-
Поддержка интерфейса командной строки (CLI) - администраторы могут управлять всеми КЕ-устройствами через соединения по RS-232 или TCP/IP с помощью CLI или приложений сторонних производителей
-
Поддержка команд с «горячих клавиш»
-
Мигание светодиодом и подача звукового сигнала помогают найти и идентифицировать устройства
-
Поддержка функций “Push” и “Pull” – позволяет предоставить содержимое в совместное использование
Средства безопасности
-
Наличие выделенного LAN-порта для прямого подключения устройств серии KE - возможна изоляция от корпоративной сети
-
Безопасная передача данных – поддержка 128-битного AES-шифрования для защиты всех данных перед их передачей по сети и дешифрования данных на приемном устройстве
-
Поддержка протокола TLS, являющегося промышленным стандартом
Функция поддержки виртуальных носителей (Virtual Media)
-
Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
-
Поддержка DVD/CD приводов USB 2.0, запоминающих USB-устройств, жестких дисков и образов ISO
-
Поддержка считывателя смарт-карт и карт общего доступа (CAC)
Комплектация
-
1x KE6900AiT (передатчик)
-
1x адаптер питания и кабель питания
-
1x KVM-кабель (DVI-D dual-link, USB, звук; 1.8м/6 футов)
-
1x комплект ножек (4 шт.)
-
1x монтажный комплект
-
1x руководство пользователя

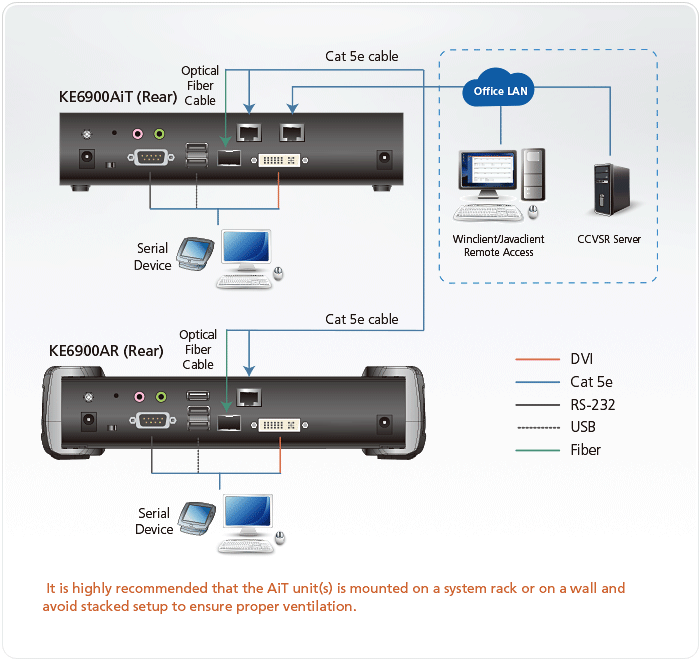

Схема подключения
Спецификация
Разъемы |

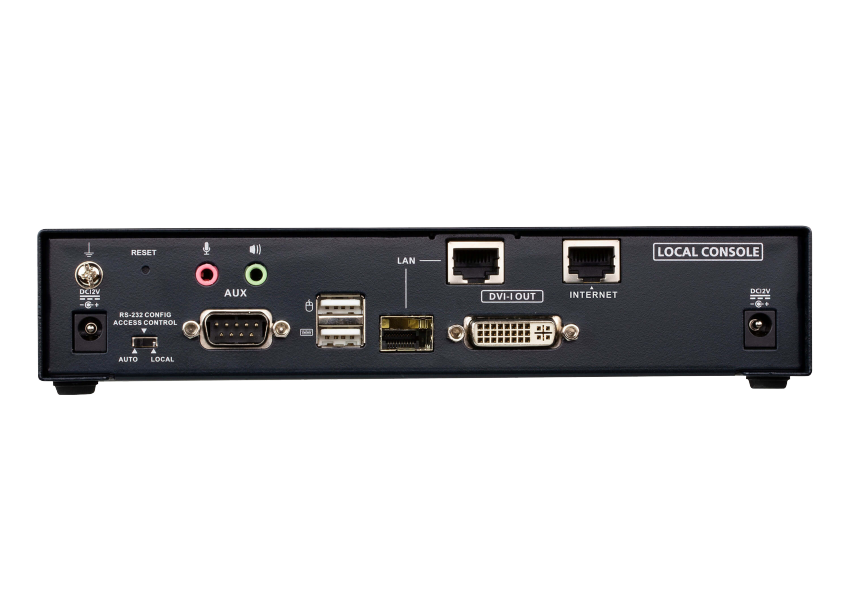

Порты консоли |
2 x гнезда USB тип A (белого цвета)
1 x гнездо DVI-I (белого цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)
1 x разъем DB-9 (черного цвета) |

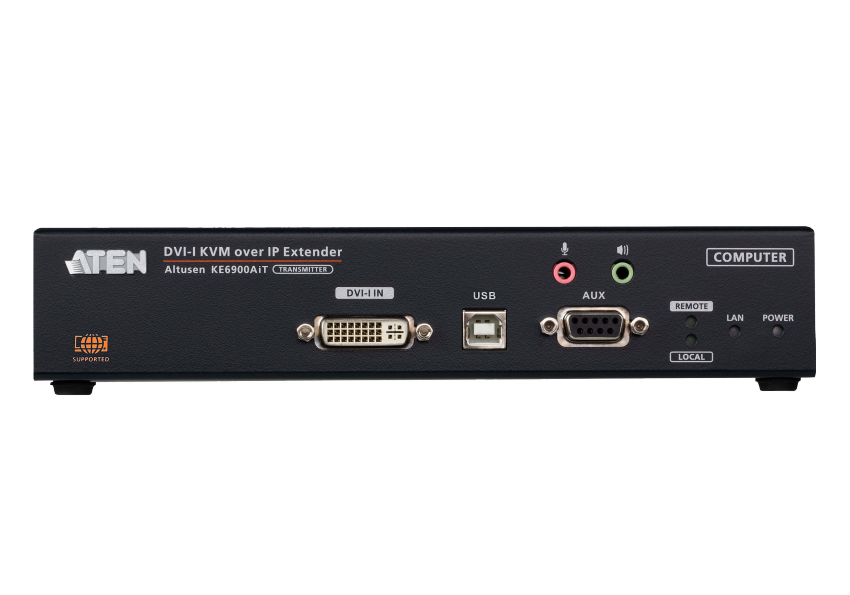

KVM порты |
1 x гнездо USB тип В (белого цвета)
1 x гнездо DVI-I (белого цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)
1 x гнездо DB-9 (черного цвета) |
Питание |
2 x разъема для подключения питания постоянного тока (черного цвета) |
Порты LAN |
1 x гнездо RJ-45 (черного цвета)
1 x слот SFP |
Порты для Интернет |
1 x гнездо RJ-45 (черного цвета) |
USB порт |
Нет |
Переключатели |
Экранное меню |
Нет |
Видео |
Нет |
Графические средства |
Нет |
Сброс параметров |
1 x полуутопленная кнопка |
Выбор режима |
1 x ползунковый переключатель (режимы: Auto, RS-232 Config/Access Control, Local) |
Светодиодные индикаторы |
Связь |
1 (10: оранжевого / 100: оранжевого и зеленого / 1000: зеленого цвета) |
Питание |
1 (синего цвета) |
Локальный |
1 (зеленого цвета) |
Дистанционный |
1 (зеленого цвета) |
Эмуляция |
Клавиатура/ Мышь |
USB |
Энергопотребление |
DC12V:12W:60BTU |
Разрешение видеосигнала |
до 1920 x 1200 при 60 Гц |
Температура и влажность |
Рабочая температура |
0–50°C |
Температура хранения |
-20–60°C |
Влажность |
0–95% рт. ст. без образования конденсата |
Физические свойства |
Корпус |
Металлический |
Масса |
1.16 кг |
Размеры (Д х Ш х В) |
21.50 x 16.33 x 4.18 см |
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
