KVM-удлинитель CE924 компании ATEN поддерживает технологию HDBaseT™ 2.0 для передачи 4K-видео, стереозвука, сигналов USB и RS-232. Использование технологии HDBaseT™ 2.0 гарантирует надежную передачу сигналов, а также обеспечивает возможность большой дальности действия, позволяющей передавать сигналы Full HD 1080P на расстояние до 150 метров. Кроме того, KVM-удлинитель CE924 поддерживает один 4K-дисплей или два дисплея 1080p и с помощью одного кабеля Cat6 / 2L-2910 Cat 6 может передавать на расстояние до 100 метров изображение с видеоинтерфейсом DisplayPort.
Обладая достаточно простой процедурой подключения кабелей и поддерживая различные типы сигналов, KVM-удлинитель CE924 применим там, где требуется удобный удаленный доступ, например, в центрах управления транспортом, медицинских учреждениях, на промышленных склады и удаленных рабочих станциях.
Артикул (и возможные варианты его написания): CE924-AT-G; CE924-AT; CE-924; CE924G
ВНИМАНИЕ!
В инсталляциях рекомендуется:
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Особенности
Обеспечивает доступ к компьютеру через DisplayPort с использованием двух экранов и управление с удаленной KVM-консоли
Поддерживает технологию HDBaseT 2.0
- Увеличивает расстояние передачи видео, звука, USB и RS-232-сигналов с помощью одного кабеля Cat6/6a/ATEN 2L-2910 Cat 6
- Улучшенное обнаружение и коррекция битовых ошибок для препятствования интерференции сигналов при передаче высококачественного видео
- Обнаружение состояния и светодиодная индикация передачи сигнала HDBaseT™ на удаленном устройстве
Наличие буфера EDID для плавного включения и высококачественного отображения
Кабель одной категории для передачи аудио/видео и управляющих сигналов
- Разрешения до 4K при 100м в стандартом режиме HDBaseT™ (Cat 6 / 6a / 2L-2910); (только в режиме Single View; в режиме Dual View разрешение до 1080p)
- Разрешения до 1080p при 150м в режиме Long Reach HDBaseT™ (только в режиме Single View; в режиме Dual View разрешение до 720p)
Поддерживает 4-х портовый полноскоростной (full speed) концентратор USB 2.0 на приемнике, позволяя подключать до 4 различных периферийных устройств USB 2.0
Поддерживает HDCP
Поддерживает отдельный 2-канальный стереозвук для применений, требующих высокое качество звучания
Поддержка функции включения ПК (PC wakeup) с помощью кнопки и по каналу RS-232
Встроенная защита от статического электричества.
Комплектация
1x KVM-удлинитель CE924L (локальный модуль)
1x KVM-удлинитель CE924R (удаленный модуль)
2x кабеля DisplayPort
1x кабельный набор для микрофона (розового цвета)
1x кабельный набор для динамиков (зеленого цвета)
1x USB-кабель тип-A – тип-B
2x адаптера питания
2x комплекта для монтажа
1x руководство пользователя

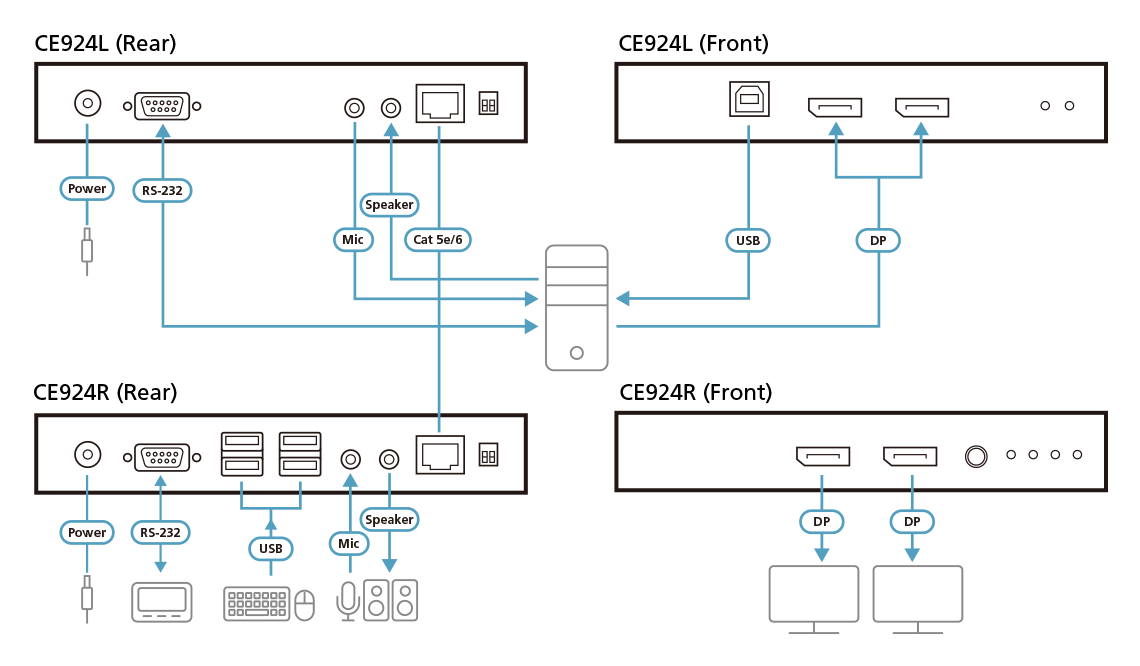

Схема подключения
Спецификация
Function
CE924L
CE924R
Разъемы
KVM порты
2 x гнезда DisplayPort (черного цвета)
1 x гнездо USB тип B (белого цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)
Нет
Порты консоли
Нет
2 x гнезда DisplayPort (черного цвета)
4 x гнезда USB тип А (белого цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)
RS-232
1 x гнездо (черного цвета)
1 x разъем (черного цвета)
Питание
1 x разъем для подключения питания постоянного тока, с фиксацией
1 x разъем для подключения питания постоянного тока, с фиксацией
От устройства к устройству
1 x гнездо RJ-45 (черного цвета)
1 x гнездо RJ-45 (черного цвета)
Светодиодные индикаторы
Питание
1 (зеленого цвета)
1 (зеленого цвета)
Связь
1 (оранжевого цвета)
1 (оранжевого цвета)
Видеовыход
Нет
2 (оранжевого цвета)
Переключатели
Включение поддержки режима Long Reach
1 x ползунковый переключатель
1 x ползунковый переключатель
Обновление микропрограммы
1 x ползунковый переключатель
1 x ползунковый переключатель
Кнопки
Кнопка активации
Нет
1 x кнопка
Видео
в режиме Single view: до 4K при 90м (Cat 5e) / 100м (Cat 6/6a/ATEN 2L-2910 Cat6)
1080P при 100м (Cat 5e/6/6a/ATEN 2L-2910 Cat6)
в режиме Dual-view: до 1080p при 100м (Cat 6/6a/ATEN 2L-2910 Cat6)
*4K поддерживается:
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
в режиме Single view: до 4K при 90м (Cat 5e) / 100м (Cat 6/6a/ATEN 2L-2910 Cat6)
1080P при 100м (Cat 5e/6/6a/ATEN 2L-2910 Cat6)
в режиме Dual-view: до 1080p при 100м (Cat 6/6a/ATEN 2L-2910 Cat6)
*4K поддерживается:
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Энергопотребление
DC12V:7.03W:33BTU
DC12V:9.92W:69BTU
Температура и влажность
Рабочая температура
0–40°C
0–40°C
Температура хранения
-20–60°C
-20–60°C
Влажность
0–80% рт. ст. без образования конденсата
0–80% рт. ст. без образования конденсата
Физические свойства
Корпус
Металлический
Металлический
Масса
0.82 кг
0.85 кг
Размеры (Д х Ш х В)
17.42 x 15.41 x 2.88 см
17.42 x 15.57 x 2.88 см
Примечание
DisplayPort поддерживает разрешение до 4Kx2K при 30 Гц, не поддерживает 4Kx2K при 60 Гц, 4:2:0; также не поддерживает режим MST.
DisplayPort поддерживает разрешение до 4Kx2K при 30 Гц, не поддерживает 4Kx2K при 60 Гц, 4:2:0; также не поддерживает режим MST.
