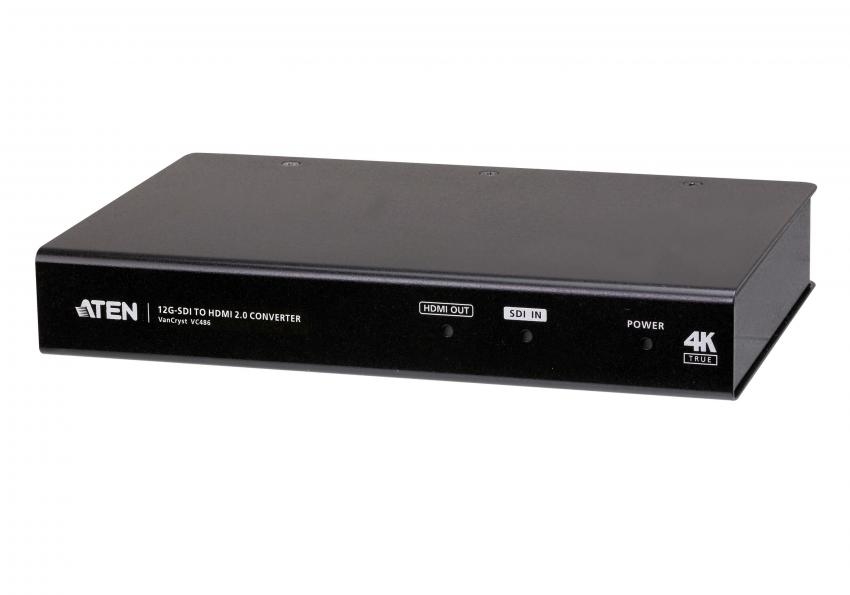

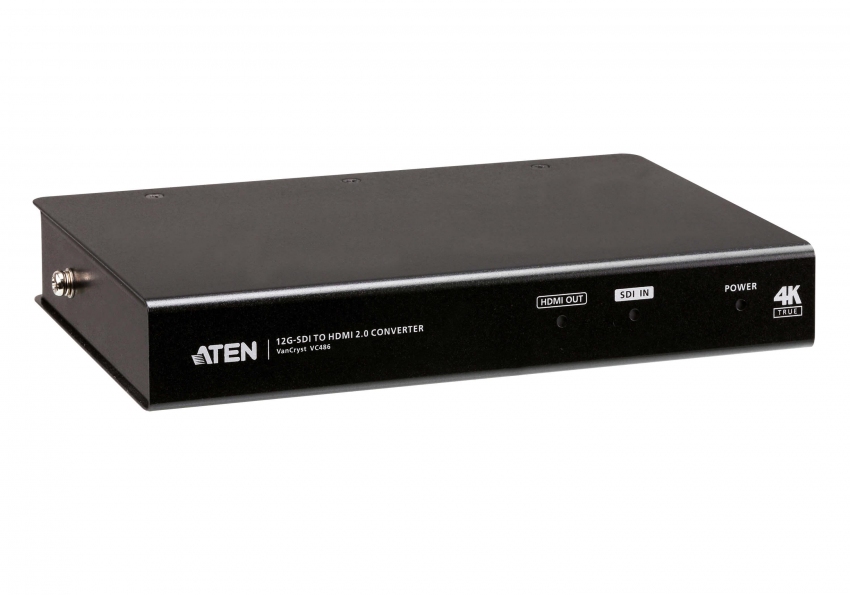

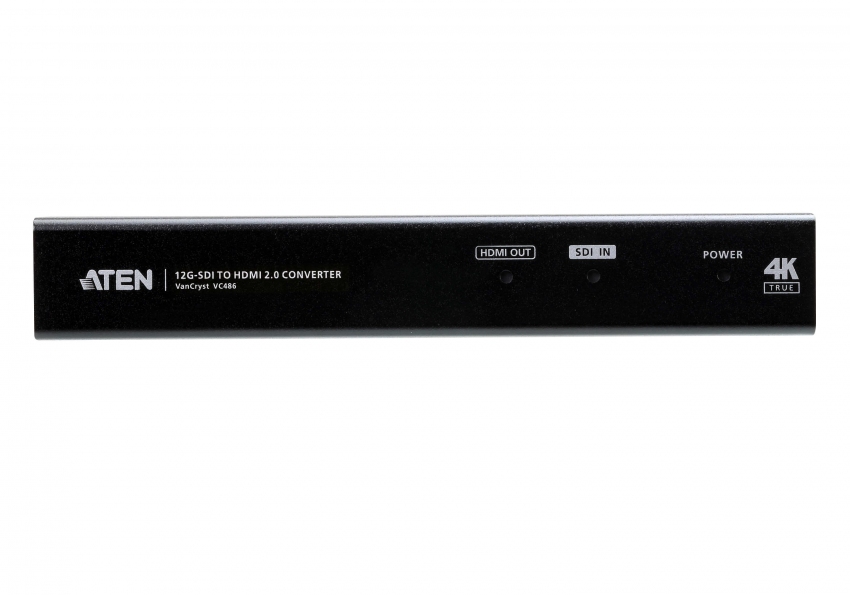

VC486 — Конвертер интерфейса из 12G-SDI в HDMI 2.0


  Устройство VC486 компании ATEN представляет собой преобразователь 12G-SDI в HDMI 2.0, который в режиме реального времени трансформирует входные сигналы HD/3G/6G/12G-SDI в HDMI. В зависимости от формата SDI-сигнала он поддерживает различные расстояния передачи, включая 45 метров (12G-SDI), 60 метров (6G-SDI), 90 метров (3G-SDI) и 150 метров (HD-SDI), предоставляя гибкость использования в профессиональных видеопроектах. Преобразователь VC486 является простым и недорогим решением для применений в системах с использованием HDMI-телевизоров и проекторов совместно с контрольными SDI-мониторами в качестве устройств отображения SDI-сигналов.

Артикул (и возможные варианты его написания): VC486; VC-486




Особенности

  • Преобразовывает в режиме реального времени входные сигналы HD/3G/6G/12G-SDI в HDMI
  • Регенерирует SDI-сигнал для сохранения его высокого качества
  • Поддерживает стандарт SMPTE-292/424/425-3/2081/2082
  • Поддерживает передачу SDI-сигнала на расстояние до 45 м (12G-SDI), 60 м (6G-SDI), 90 м (3G-SDI) и 150 м (HD-SDI)
  • Поддерживаемые форматы SDI:
    • HD-SDI (SMPTE 292M, 296M, до 1,485 Гбит/с)
    • 3G-SDI (SMPTE 424M, 425M уровня A и B, до 2,97 Гбит/с)
    • 6G-SDI (SMPTE 2081-1, SMPTE 2081-10, до 6 Гбит/с)
    • 12G-SDI (SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10, до 12 Гбит/с)
  • Поддерживает вывод аналогового стереофонического звука через гнезда RCA (правый/левый)
  • Автоматическое обнаружение входных видеосигналов
  • Выбор аналогового аудиоканала с помощью 8-позиционного поворотного переключателя
  • Разъем питания с фиксацией

Комплектация

  • 1x конвертер интерфейса VC486
  • 1x адаптер питания
  • 1x фиксатор LockPro для HDMI-кабеля
  • 4x подкладки под ножки
  • 1x руководство пользователя

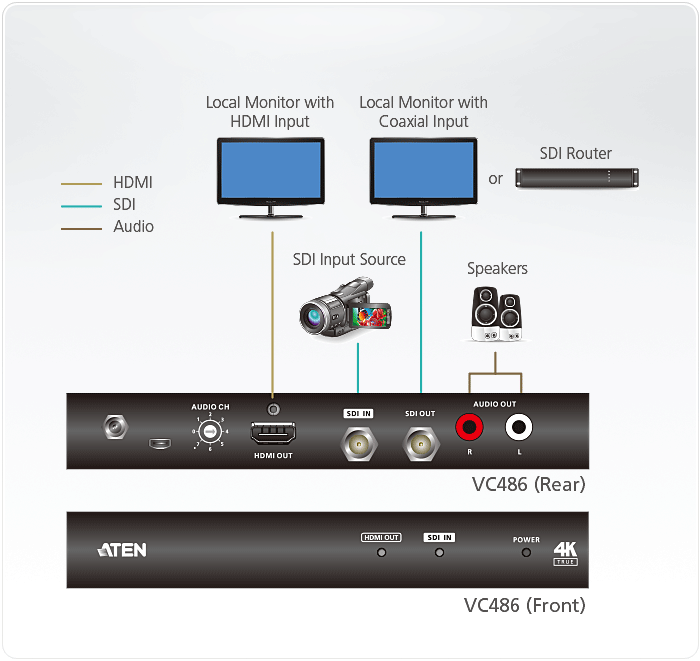

Схема подключения



Схема_подключения_VC986


Спецификация


Переключатели
Выбор EDID для звука 1 x поворотный переключатель (8-позиционный)
Управление
USB 1 x Micro USB (обновление микропрограммы)
Видеовход

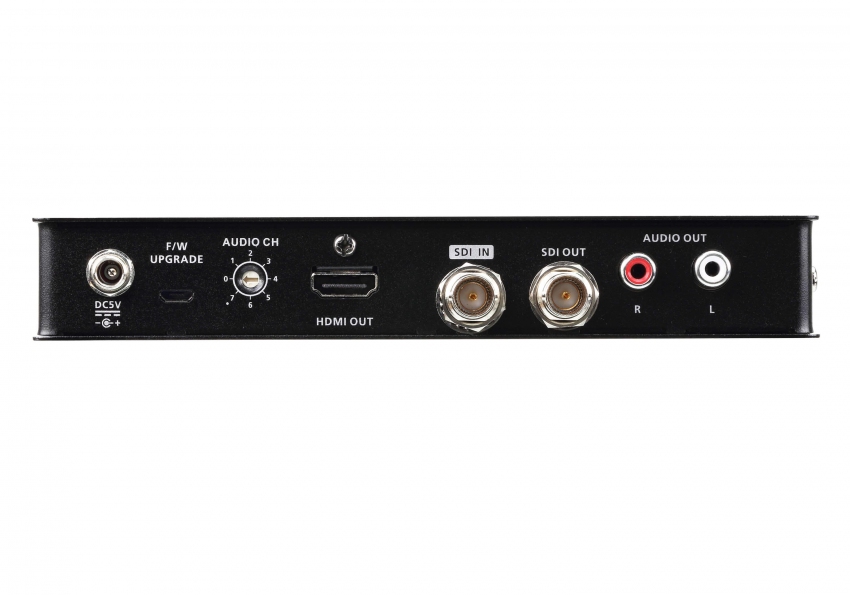

Интерфейсы 1 x SDI (разъем BNC, с фиксацией)
Импеданс 75 Ω
Видеовыход
Интерфейсы 1 x гнездо HDMI (Тип-А)
1 x SDI (разъем BNC, с фиксацией)
Импеданс HDMI 100 Ω / SDI 75 Ω
Видео
Макс. скорость передачи данных 12 Гбит/с
Поддерживаемое разрешение 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 ,
1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 25PsF
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p
Макс. расстояние [12G-SDI] до 45 м
[6G-SDI] до 60 м
[3G-SDI] до 90 м
[HD-SDI] до 150 м
HDMI до 3 м (3840 X 2160 при 60 Гц)
Аудио
Выход 1 x гнездо HDMI (Тип-А
2 x гнезда RCA (правый/левый, аналоговый звук)
Форматы SDI HD-SDI (SMPTE 292M, 296M, до 1.485 Гбит/с)
3G-SDI (SMPTE 424M, 425M level  A, до 2.97 Гбит/с)
6G-SDI (SMPTE 2081-1, SMPTE 2081-10, до 6 Гбит/с)
12G-SDI (SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 и SMPTE 2082-10, до 12 Гбит/с)
Разъемы
Питание 1 x гнездо для подключения источника постоянного тока 5В/3A, с фиксацией
Энергопотребление DC5V:5.69W:27BTU
Температура и влажность
Рабочая температура 0 - 40 ºC
Температура хранения -20 - 60 ºC
Влажность 20 - 90% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0.65 kg ( 1.43 lb )
Размеры (Д х Ш х В) 18.20 x 12.96 x 2.87 cm
(7.17 x 5.1 x 1.13 in.)
  • Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
  • Все товарные знаки и логотипы являются собственностью владельцев.
