VE2812AEUT — передатчик видеоудлинителя компании ATEN. Устройство предназначено для передачи сигналов VGA (с комбинированным звуком) и HDMI на расстояние до 100 метров. Для передачи сигналов применяется кабель типа витая пара Cat 5e/6/6a. Рекомендуется использование кабеля 2L-2910 Cat 6 компании ATEN. Подробнее: http://www.aten.ru/index.php?p=shop&action=showproduct&id=796&cid=65
Обладая встроенной функцией PoH (Power over HDBaseT, подача питания через HDBaseT), передатчик VE2812AEUT может получать питание от выходного порта HDBaseT подсоединенного устройства. Это устраняет необходимость в адаптере питания и уменьшает необходимость создания настенных линий электропередачи. Благодаря конструкции с настенной монтажной панелью EU, передатчик VE2812AEUT может быть установлен в двухсекционную (two-gang) распределительную коробку. Совместно с поддержкой функций HDMI, таких как 3D, Deep Color и HD-звука без потери качества, передатчик VE2812AEUT гарантирует надежную передачу сигналов VGA и HDMI. Для осуществления передачи на большие дистанции поддерживается режим работы "Long Reach", позволяющий по одному кабелю Cat 5e/6 передавать изображение с разрешением до 1080p на расстояние до 150 метров.
Передатчик VE2812AEUT может служить в качестве видеопереключателя, при подсоединении двух источников (HDMI или VGA). Компактная конструкция с монтажной настенной панелью позволяет выполнить аккуратную и удобную установку на стене или на столе, избежав нагромождения кабелей. Поэтому VE2812AEUT может применяться в конференц-залах, образовательных учреждениях и т.д..
Примечание: внешний вид и цвет товаров может отличаться от иллюстраций, представленных на сайте, в зависимости от модели.
Артикул (и возможные варианты его написания): VE2812AEUT, VE-2812AEUT
ВНИМАНИЕ!
В инсталляциях рекомендуется:
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Особенности
Увеличивает расстояние передачи сигналов HDMI или VGA с помощью одного кабеля Cat 5e/6/6a
Высокое качество изображения:
• HDMI: разрешения 4K по кабелю Cat 5e/6/6a или ATEN 2L-2910 Cat 6 на расстояние до 100 метров
• VGA: 1600 x 1200 и 1920 x 1200 по кабелю Cat 5e/6/6a или ATEN 2L-2910 Cat 6 на расстояние до 100 метров
Поддержка HDMI 1.4 (функции 3D, Deep Color, 4K); совместимость с HDCP 2.2
Поддержка режим работы HDBaseT Long Reach - до 150 метров по одному кабелю Cat 5e/6 с разрешением до 1080p
Предназначен для монтажа в двухсекционной (two-gang) распределительной коробке, совместим с типом EU и MK
Встроенная функция PoH (Power over HDBaseT, подача питания через HDBaseT) - передатчик VE2812AEUT может получать питание от выходного порта HDBaseT подсоединенного устройств
Поддержка функции Auto Switch – автоматически переключается на новый подключенный источник сигнала
Возможность работы в качестве переключателя и конвертера
• в режиме переключателя: возможность подключения двух источников (HDMI или VGA)
• в режиме конвертера: поддержка приемников с различными интерфейсами (DVI, DisplayPort или HDMI)
Поддержка сквозной передачи сигналов интерфейса RS-232 или в режиме использования команд для управления переключением источником сигнала
Светодиодная индикация состояния устройства и источников сигнала
Комплектация
1x VE2812AEUT передатчик HDMI и VGA HDBaseT с монтажной панелью EU и функцией PoH
1x 3-контактный клеммный разъем RS-232
1x 2-контактный клеммный разъем для питания
1x комплект для монтажа
1x адаптер питания
1x руководство пользователя

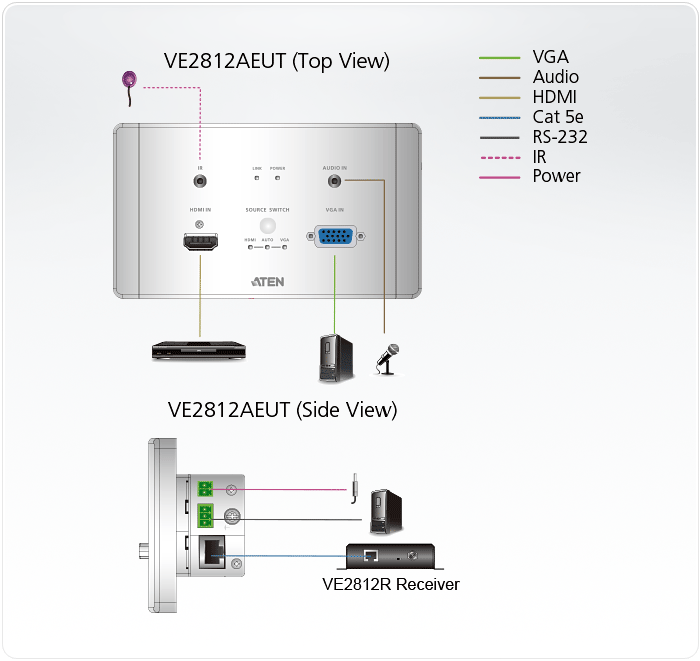

Схема подключения
Спецификация
Видеовход
Интерфейсы
1 x гнездо HDMI тип А (черного цвета)
1 x гнездо HDB-15 (VGA) (синего цвета)
Импеданс
HDMI: 100 Ω
HDB-15 (VGA): 75 Ω
Макс. расстояние
HDMI: 3 м
HDB-15(VGA): 10 м
Видео
Макс. скорость передачи данных
10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации
340 MГц
Соответствие
HDMI (3D, Deep Color, 4K)
Совместимость с HDCP 2.2
Consumer Electronics Control (CEC)
Макс. разрешение/ Расстояние
HDMI: до 4K при 70м (Cat 5e/6) / 100м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100м (Cat 5e/6/6a)
VGA: до 1920x1200 и 1600x1200 при 70м (Cat 5e/6) / 100м (Cat 6a/ATEN 2L-2910 Cat6); 1920x1080 при 100м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Аудио
Вход
1 x гнездо HDMI тип А (черного цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
Управление
RS-232
Разъем: 1 x 3-полюсная клеммная колодка
Скорость (бит/с): 19200, Биты данных: 8,
Стоповые биты: 1, без контроля четности и потока
ИК
1 x миниатюрное стерео гнездо (черного цвета)
Переключатели
Выбор порта видеовхода
1 x кнопка - HDMI, VGA и AUTO (автоматически)
Включение поддержки режима Long Reach
1 x переключатель - ON/OFF (Вкл/Выкл)
Обновление микропрограммы
1 x переключатель - ON/OFF (Вкл/Выкл)
Разъемы
От устройства к устройству
1 x гнездо RJ-45
Питание
1 x 2-полюсная клеммная колодка (зеленого цвета) или
1 x гнездо RJ-45 (POH)
Энергопотребление
DC5V:3.14W:15BTU
POH:3.93W:18BTU
Температура и влажность
Рабочая температура
0 - 40°C
Температура хранения
-20 - 60°C
Влажность
0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус
Металлический
Масса
0.30 кг
Размеры (Д х Ш х В)
5.00 x 10.80 x 5.17 см
Размеры монтажной панели (Д х Ш х В)
8.60 x 15.10 x 1.35см
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
