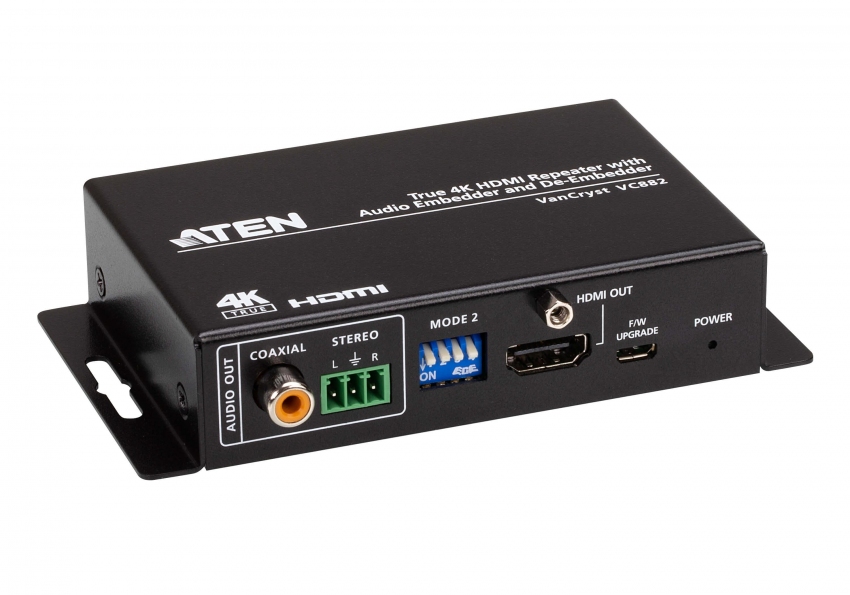

VC882 — Повторитель True 4K HDMI-сигнала с функцией встраивания и извлечения звука


  VC882 повторитель и одновременно эмбеддер/дембеддер True 4K HDMI-сигнала. Устройство способно встраивать звуковой сигнал в HDMI-поток или извлекать из него, при этом поддерживая передачу HDMI-сигнала с разрешением True 4K на расстояние до 5 метров. Функционал устройства позволяет использовать его для вывода извлеченного звукового сигнала через альтернативную аудиосистему.

  При передаче звука повторитель VC882 работает с разносторонними HDMI-аудиоформатами - LPCM2.0, Dolby Digital 2.0, Dolby Digital 5.1 и DTS Digital 5.1. Также поддерживается функция ARC (Audio Return Channel, реверсивного звукового канала), которая устраняет необходимость в громоздких кабелях при подключении аудио/видео-ресивера или системы домашнего кинотеатра к телевизору. При передаче видео повторитель VC882 поддерживает разрешение True 4K (4096 x 2160 при 60 Гц, 4:4:4) в форматах HDR10, HDR10+, Dolby Vision и Hybrid Log-Gamma (HLG) для обеспечения потрясающе четкого изображения. Для защиты передаваемых материалов в нем реализована совместимость с HDCP 2.2.

  Компактная конструкция корпуса, передача сигнала True 4K и возможность встраивания/извлечения звука делают повторитель VC882 удобным решением для учебных и конференц-залов, видеопроизводства и домашних кинотеатров.



Артикул (и возможные варианты его написания):VC882; VC-882



Особенности

  • Встраивает звук в HDMI-поток или извлекает из него и выводит извлеченный сигнал через альтернативную аудиосистему
  • Простой выбор режима встраивания/извлечения с помощью 2/4-контактных DIP-переключателей
  • Поддержка HDMI 2.0 (3D, Deep Color, True 4K); совместимость с HDCP 2.2
  • Качество изображения True 4K – поддерживает разрешения до 4096 x 2160 при 60 Гц (4:4:4)
  • Поддерживает форматы True 4K/HDR – HDR10, HDR10+, Dolby Vision и Hybrid Log-Gamma (HLG)
  • Поддерживает HDMI-аудиоформаты – LPCM 2.0, Dolby Digital 2.0, Dolby Digital 5.1 и DTS Digital 5.1
  • Компактный портативный металлический корпус с поддержкой функциональной возможности HDMI Lock-pro
  • Возможность обновления микропрограммы



Комплект поставки


  • 1x повторитель True 4K HDMI-сигнала VC882
  • 1x адаптер питания
  • 1x руководство пользователя




Схема подключения

Схема





Спецификация


Светодиодные индикаторы
Питание 1 x светодиодный индикатор (синего цвета)
Кнопка сброса 1 x кнопка (для активации режима настройки)
Переключатели
Выбор режима DIP-переключатель MODE 1 (2-контактный)
Контакт#1 (Включение/отключение функции встраивания звука)
Контакт#2 (Встраивание звука из коаксиального/стерео входа )

DIP-переключатель MODE 2 (4-контактный)
Контакт#1 (Включение/отключение функции извлечения звука)
Контакт#2 ((Включение/отключение функции ARC, реверсивного звукового канала)
Контакт#3 и 4 (Выбор режима EDID: Bypass, 5.1 CH, 2 CH, Learn)
Видеовход
Интерфейсы 1 x гнездо HDMI тип А (черного цвета)
Импеданс 100 Ω
Макс. расстояние 5 метров
Видеовыход
Интерфейсы 1 x гнездо HDMI тип А (черного цвета)
Импеданс 100 Ω
Макс. расстояние 5 метров
Видео
Макс. скорость передачи данных 18 Гбит/с
Макс. частота пикселизации 600 MГц
Соответствие HDMI 2.0 (3D, Deep Color)
HDCP 2.2
Макс. разрешение 4096 X 2160 при 60 Гц (4:4:4) 8-бит
Аудио
Выход 1 x коаксиальный
Форматы: LPCM2.0, Dolby Digital 2.0, Dolby Digital 5.1, DTS Digital 5.1
1 x 3-полюсной разъем клеммной колодки
Форматы: Analog, stereo, unbalanced, LPCM2.0
Вход 1 x коаксиальный
Форматы: LPCM2.0, Dolby Digital 2.0, Dolby Digital 5.1, DTS Digital 5.1
1 x 3-полюсной разъем клеммной колодки
Форматы: Analog, stereo, unbalanced, LPCM2.0
Разъемы
Питание 1 x разъем для подключения питания постоянного тока 5 В, 1 А, с фиксацией
Обновление микропрограммы 1 x гнездо Micro USB
Энергопотребление DC5V:2.905W:9.92BTU
Температура и влажность
Рабочая температура 0 - 40 ºC
Температура хранения -20 - 60 ºC
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0.24 кг
Размеры (Д х Ш х В) 12.22 x 8.22 x 2.50 cм


  • Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
  • Все товарные знаки и логотипы являются собственностью владельцев.
