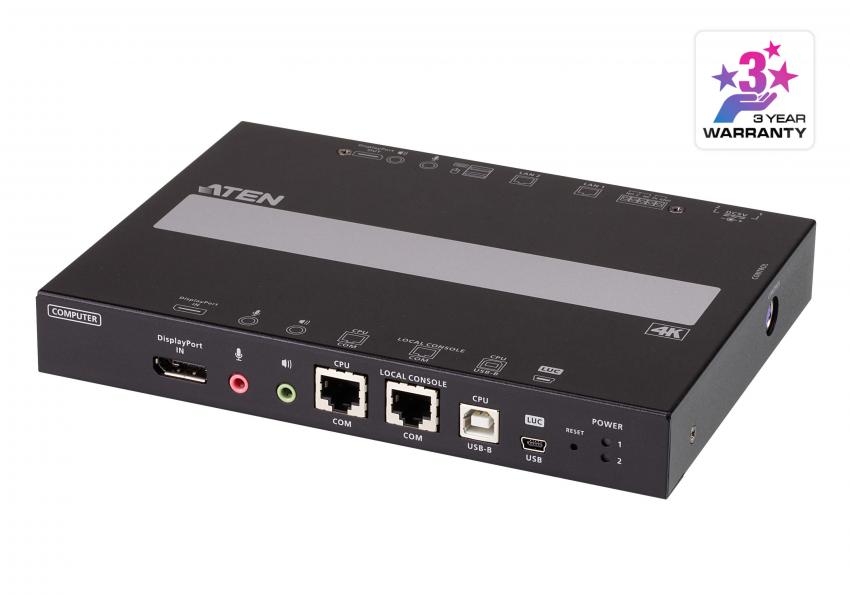

RCMDP101U— это 4K DisplayPort KVM-удлинитель с доступом по IP, специально разработанный для применения на производственных линиях. Он позволяет получить удаленный доступ к изображению, звуку, мыши, клавиатуре, а также функции поддержки виртуальных носителей, находящейся на производственной линии рабочей станции, для удобного управления с локальной и удаленной консолей. При этом на обеих консолях поддерживаются микрофон и динамики.
KVM-удлинитель RCMDP101U оснащен графическим процессором на основе FPGA-матрицы, поддерживающим разрешение до 4K DCI (4096 x 2160 при 30 Гц), а также встроенным эксклюзивным API RCM от компании ATEN, что позволяет обеспечить оптимальную функциональность оптического распознавания символов (OCR), настраиваемую интеграцию системы и автоматизацию. Кроме того, используя RCMMS (программное обеспечение для управления удаленно расположенным оборудованием), интуитивно понятную централизованную платформу управления, обладающую режимом Panel Array (работа с массивом панелей), пользователи могут одновременно отслеживать, управлять и контролировать до сотен устройств RCM.
Для расширения возможностей своего применения на производственной линии KVM-переключатель RCMDP101U поддерживает сенсорную панель с интерфейсами USB/RS-232, уведомление в строке заголовка экранного меню, установку приоритета локальной консоли. Кроме того, он поддерживает дополнительную кнопку управления IP-доступом к KVM (2XRT-0015G) для включения или отключения права удаленного управления устройством.
Для удобства работы, расположенный на передней панели порт мини-USB, оснащен функциональностью LUC (Laptop USB Console, USB-консоли на основе ноутбука). Просто подсоединив ноутбук к данному порту, пользователи могут получить доступ к любому компьютеру, подключенному к переключателю, что делает управление на месте еще более удобным. Тем самым, позволяя избежать необходимости в дополнительном мониторе, клавиатуре и мыши для повседневного обслуживания. Кроме того, функция поддержки виртуальных носителей (Virtual Media) позволяет с удаленной консоли организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование.
Для обеспечения бесперебойного подключения KVM-переключатель RCMDP101U оснащен двумя разъемами для локальной сети (LAN), а также возможностью подсоединения двух источников питания, что сделает его работу в серверном помещении непрерывной и эффективной.
Объединяя все функциональные возможности, KVM-переключатель RCMDP101U представляет полное управление системой на различных объектах, при этом сокращая количество операторов, а также снижая потребность в занимаемом пространстве и максимально повышая эффективность работы персонала. Благодаря доступу по IP устраняется необходимость физического перемещения традиционного KVM-переключателя к каждому неисправному устройству. Пользователям предоставляется возможность сбора данных путем захвата с экрана дисплея и дальнейшего прямого анализа, используя оптическое распознавание символов. При этом они могут задействовать функции API для интеграции с программным обеспечением, получая выдающееся решение для высокотехнологичных производственных линий, требующих долговременного и надежного управления серверами по IP-подключению.
Артикул (и возможные варианты его написания): RCMDP101U, RCMDP-101U
ВНИМАНИЕ!
В инсталляциях рекомендуется:
использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
Поддержка кнопки управления IP-доступом к KVM (Access Control Box), позволяющей включать/отключать привилегии удаленного управления
Поддерживает ПО RCMMS (программное обеспечение для управления удаленно расположенным оборудованием) для настраиваемого режима Panel Array, позволяющего операторам одновременно контролировать все машины
Поддерживает эксклюзивный интегрированный RCM API с различными функциями для системных интеграторов, такими как оптическое распознавание символов (OCR)
Уведомления в строке экранного меню (OSD) – мгновенно уведомляет пользователей о срочных событиях
Установка приоритета локальной консоли – предоставляет локальной консоли приоритет над удаленными консолями для доступа к подключенному серверу
Поддержка мыши с интерфейсом RS-232 для гибкости в управлении
Поддержка сенсорной панели с интерфейсами RS-232/USB для простого и интуитивно понятного управления
Оборудование
Компактный и изящный дизайн корпуса для оптимизации полезности использования пространства
Наличие графического FPGA-процессора для наилучшего качества изображения и повышенной передачи количества кадров в секунду, обеспечивающей быстрый отклик в отображении
Соответствие стандартам RS-232 DTE/DCE для управления по последовательному подключению
Обеспечивает доступ по IP к DVI KVM-переключателям, не имеющим встроенного IP-функционала*
Локальная консоль обеспечивает поддержку клавиатуры и мыши с интерфейсами USB**
Порт мини-USB на передней панели с функциональностью LUC (USB-консоли на основе ноутбука)
Два сетевых интерфейса со скоростью 10/100/1000 Mбит/с для резервирования соединения или работы с двумя отдельными IP-адресами
Возможность подсоединения двух источников питания для резервирования
Поддержка мультиплатформенных серверных сред: Windows, Mac, Sun, Linux и устройств последовательной передачи данных на базе VT100
Функция поддержки виртуальных носителей***
Поддержка высокого разрешения изображения – до 4096 x 2160 при 30 Гц для локальной и удаленной консоли
Поддержка звука – микрофон и динамики поддерживаются на локальной и удаленной консоли
* Совместимые KVM-переключатели: DVI Single Link KVM-переключатели компании ATEN
** Поскольку существует большое количество клавиатур / мышей с функциями, специально разработанными для ОС, отличных от Windows, они могут быть не адаптированы и могут иметь проблемы с совместимостью.
*** Некоторые функции RCMDP101U могут не поддерживаться в зависимости от функциональных возможностей включенного в каскад KVM-переключателя. (Например, некоторые переключатели не поддерживают функцию виртуальных носителей)
Управление
До 64 учетных записей пользователей – до 32 одновременно работающих пользователей
Управление правами консольного доступа
Функция завершения сеанса – администраторы могут завершать текущие сеансы
Регистрация событий и поддержка сервера регистрации на основе Windows
Регистрация событий – RCMDP101U может регистрировать все происходящие на нем события и записывать их в базу данных с возможностью поиска
Важные события системы отправляются по электронной почте и с помощью ловушек SNMP; также имеется поддержка системного журнала (Syslog)
Возможность удаленного обновления микропрограммы
Возможность доступа с помощью встроенного средства просмотра последовательных подключений или с помощью стороннего программного обеспечения (например, PuTTY) для сеансов Telnet и SSH
Поддержка Out of Band – доступ по последовательному порту через коммутируемое соединение
Режим совместного использования портов позволяет нескольким пользователям одновременно подключаться к серверу
Режим совместного локального/удаленного использования позволяет легко предоставлять права совместного или исключительного доступа к консоли
Интеграция с программным обеспечением для видеорегистрации событий ATEN CCVSR
Поддержка консольных станций KVM-переключателей с доступом по IP компании ATEN (KA8270 / KA8280 / KA8278 / KA8288)
Поддержка DDNS – позволяет сопоставить динамический IP-адрес, назначенный сервером DHCP, с именем хоста
Поддержка экспорта/импорта учетных записей пользователей и параметров конфигурации
Управление доступом через браузер – дополнительная функция безопасности, позволяющая разрешить/запретить доступ через браузер / по протоколам http/https
Поддержка IPv6
Удобный интерфейс
Средства управления на основе браузера и программ для ОС представляют собой унифицированный многоязычный интерфейс
Поддержка клиентов различных платформ (Windows, Mac OS X, Linux, Sun)
Поддержка различных браузеров (IE, Firefox, Safari, Opera, Netscape)
Пользовательский интерфейс на основе только Web-технологий позволяет администраторам выполнять задачи без предустановленного программного обеспечения Java
Полноэкранный, изменяемый или масштабируемый виртуальный удаленный рабочий стол
Функция настройки быстрого запуска Magic Panel
Средства повышенной безопасности
Поддержка считывателя смарт-карт/карт общего доступа (CAC)
Поддержка внешней идентификации: RADIUS, LDAP, LDAPS и MS Active Directory
Поддержка шифрования с использованием TLS 1.2 и 2048-битных сертификатов RSA для обеспечения безопасного входа пользователей через браузер
Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных с клавиатуры/мыши, видео и функции виртуальных носителей
Поддержка фильтра IP/MAC
Поддержка защиты паролем
Закрытые ключи CA
Функция поддержки виртуальных носителей (Virtual Media)
Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
Работа с серверами с поддержкой USB на уровне операционной системы и BIOS
Поддержка DVD/CD приводов USB 1.1 и USB 2.0, запоминающих устройств USB, жестких дисков и образов ISO
Виртуальный удаленный рабочий стол
Настройка качества и допустимых отклонений видеосигнала для оптимизации скорости передачи данных; возможность использования монохромных цветов, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания
Полноэкранное или масштабируемое изображение
Электронная доска сообщений для общения удаленных пользователей
Экранная клавиатура с поддержкой нескольких языков
Функция Mouse DynaSync™ – автоматически синхронизирует движения мыши на локальном и удаленном устройстве
Поддержка макрокоманд выхода
Доступ на уровне BIOS
Комплект поставки
1x 1-портовый 4K DisplayPort KVM-удлинитель с доступом по IP RCMDP101U
1x кабель DisplayPort
1x USB-кабель (USB-A — USB-B)
1x USB-кабель (USB-A — mini-USB)
1x адаптер питания
1x комплект для монтажа
1x комплект под опорные ножки (4 шт.)
1x инструкция по эксплуатации
Схема подключения
Спецификация
Разъемы

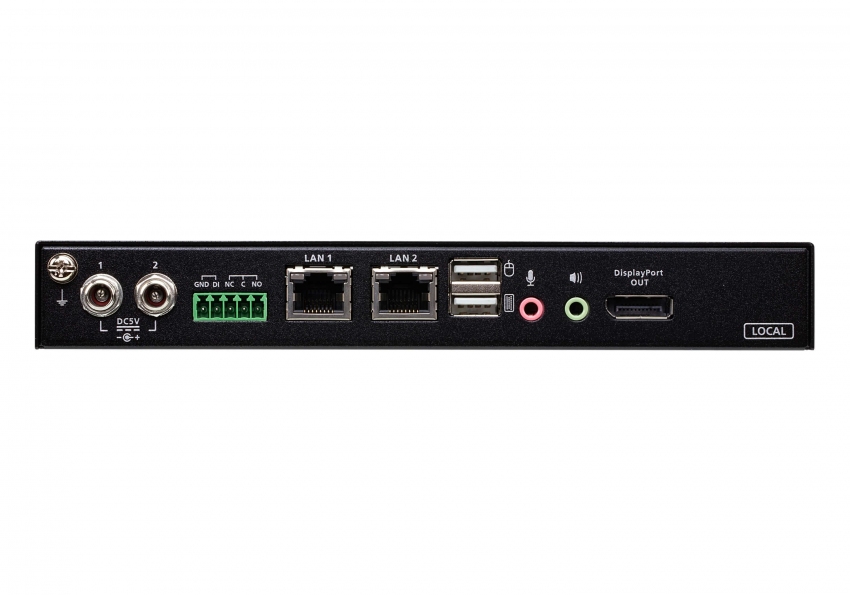

Порты консоли
2 x гнезда USB тип A (белого цвета)
1 x гнездо DisplayPort (черного цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)

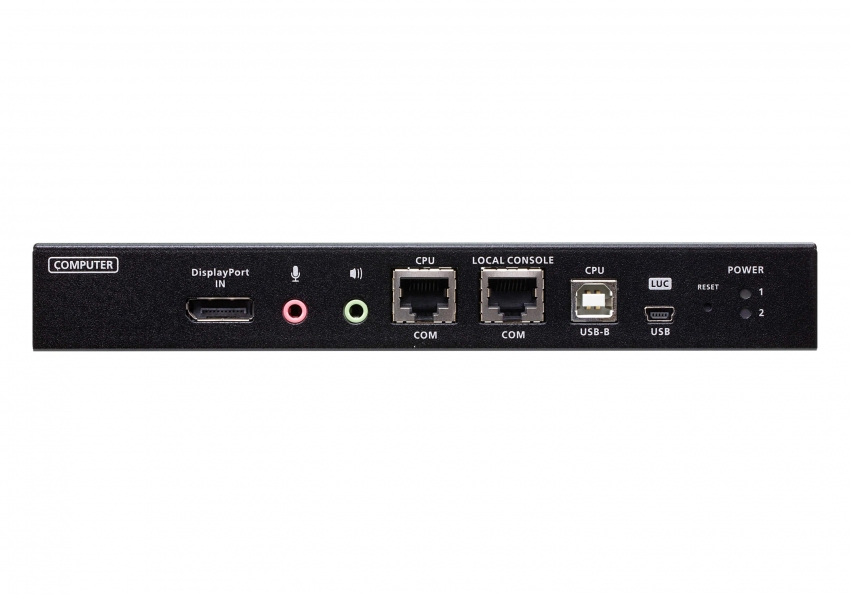

KVM порты
1 x гнездо USB тип В (белого цвета)
1 x гнездо DisplayPort (черного цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)
Порты LAN
2 x гнезда RJ-45
Виртуальная среда
1 x гнездо мини-USB тип В
Питание
2 x разъема для подключения питания постоянного тока
Последовательный
2 x гнезда RJ-45
Управление
1x гнездо PS/2
Переключатели
Сброс параметров
1 x полу-утопленная кнопка (черного цвета)
Эмуляция
Клавиатура/ Мышь
USB
Светодиодные индикаторы
Питание
2 (зеленого цвета)
Видео
локальная консоль - 4096 x 2160 при 30 Гц
удаленная консоль - 4096 x 2160
Энергопотребление
DC5V:9.76W:50BTU
Температура и влажность
Рабочая температура
0 - 50°C (RCMDP101U)
0 - 40°C (адаптер питания)
Температура хранения
-20 - 60°C
Влажность
0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус
Металлический
Масса
0.85 kg ( 1.87 lb )
Размеры (Д х Ш х В)
20.00 x 14.93 x 2.85 cm
(7.87 x 5.88 x 1.12 in.)
