SN3002 — 2-портовый консольный сервер для защищенного удаленного доступа к последовательным портам


  SN3002 —  2-портовый консольный сервер для защищенного удаленного доступа к последовательным портам.

  Консольные серверы для защищенного удаленного доступа к последовательным портам линейки Altusen™ SN3000 компании ATEN, это внешние сетевые устройства на основе IP-подключения, предоставляющие возможность надежного подсоединения устаревших последовательных устройств с интерфейсом RS-232 к сети Ethernet. Это позволяет получить удаленный доступ к последовательным устройствам с компьютера, расположенного где угодно, одновременно увеличивая количество последовательных портов для любого хост-компьютера в сети.

  Учитывая широкое использование систем диспетчерского управления и сбора данных (SCADA) во многих отраслях промышленности для сбора данных от контроллеров с программируемой логикой (ПЛК), счетчиков и датчиков через последовательные порты, устройства линейки SN3000 особенно подходят в применениях для управления промышленными процессами. Поддерживая двунаправленное преобразование между последовательным форматом данных и форматом Ethernet, устройства линейки SN3000 облегчают доступ всем инструментам сбора данных с локальных и удаленных объектов через сеть Ethernet.

  Устройства линейки SN3000 обладают рядом полезных режимов работы. Поддерживается безопасный TCP-сервер/клиент, безопасный Real COM и режимы консольного управления в критически важных, с точки зрения для безопасности, применениях, таких как, телекоммуникации, контроль доступа и управление на удаленном узле сети.

  Артикул (и возможные варианты его написания): SN3002; SN-3002


Особенности

Возможности подключения последовательного интерфейса к Ethernet
  • 2 последовательных порта RS-232 для защищенной передачи последовательных данных через Ethernet
  • Поддержка защищенных режимов работы – Secure Real COM, Secure TCP Server / Client, Console Management (SSH) и Console Management Direct (SSH)
  • Стандартные режимы работы – Real COM, TCP Server / Client, Serial Tunneling Server / Client, UDP, Console Management (Telnet) и Console Management Direct (Telnet)
  • Драйверы Real COM, Real TTY и Fixed TTY для Windows, Linux и UNIX
  • Удобный доступ к консольному управлению с помощью средства просмотра на основе Java (SSH/Telnet) или сторонние клиенты, такие как PuTTY
  • Простой доступ к консольному порту через средство просмотра на основе Java и готовность к работе с Sun Solaris ("break-safe")
  • Возможность одновременного доступа нескольких пользователей к одному и тому же порту – до 16 подключений на порт
Аппаратное обеспечение
  • Резервный вход питания (разъем питания и клеммная колодка) для обеспечения бесперебойного питания
  • Получение питания по PoE от устройств, соответствующих стандарту IEEE 802.3af
  • Защита от повышенного напряжения для последовательного порта, Ethernet и входов питания
  • Доступен монтаж на DIN-рейку, настенный монтаж, монтаж в стойку и на стол
  • Поддерживает скорости передачи 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k бит/с



Безопасность
  • Поддержка безопасного входа через браузеры с шифрованием данных TLS 1.2 и 2048-битными сертификатами RSA
  • Настраиваемые разрешения пользователей для доступа к портам и управления ими
  • Локальная и удаленная аутентификация и вход
  • Сторонняя аутентификация (например, RADIUS)
  • Фильтр IP-адресов для надежной защиты

Управление системой

  • Доступ через браузер с помощью интуитивно понятного графического интерфейса
  • Мастер быстрой настройки на основе браузера для быстрой настройки
  • Терминальный доступ с пользовательским интерфейсом на основе меню через Telnet/SSH
  • Обнаружение статуса «Online / Offline» подключенных последовательных устройств (включая клеммные блоки) – автоматическая отправка уведомлений о событиях, когда устройства отключены (например, сбой питания) для мониторинга состояния устройства
  • Журналы системных событий можно сохранять во внутренней памяти или на сервере системного журнала
  • Журналы порта могут быть сохранены во внутренней памяти или на сервере системного журнала
  • Агент SNMP (v1/v2c)
  • Уведомление о событии - поддерживает уведомление по электронной почте SMTP и ловушке SNMP (v1/v2c)
  • Резервное копирование/восстановление конфигурации системы и возможность обновления микропрограммы
  • Буфер порта емкостью 64 КБ предотвращает потерю данных при отключении сети
  • Поддержка NTP для синхронизации с сервером времени
  • Многоязычный веб-интерфейс

Комплектация

  • 1x консольный сервер для защищенного удаленного доступа к последовательным портам
  • 1x клеммная колодка
  • 1x комплект подкладок под ножки (4 шт.)
  • 1x комплект для монтажа на DIN-рейку
  • 1x руководство пользователя

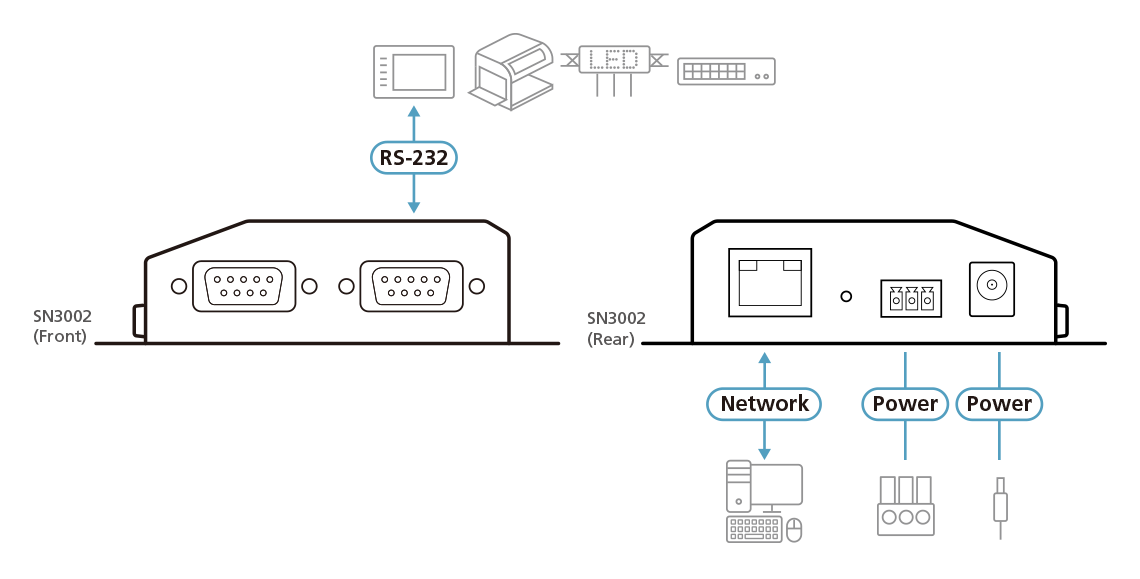

Схема подключения




Спецификация

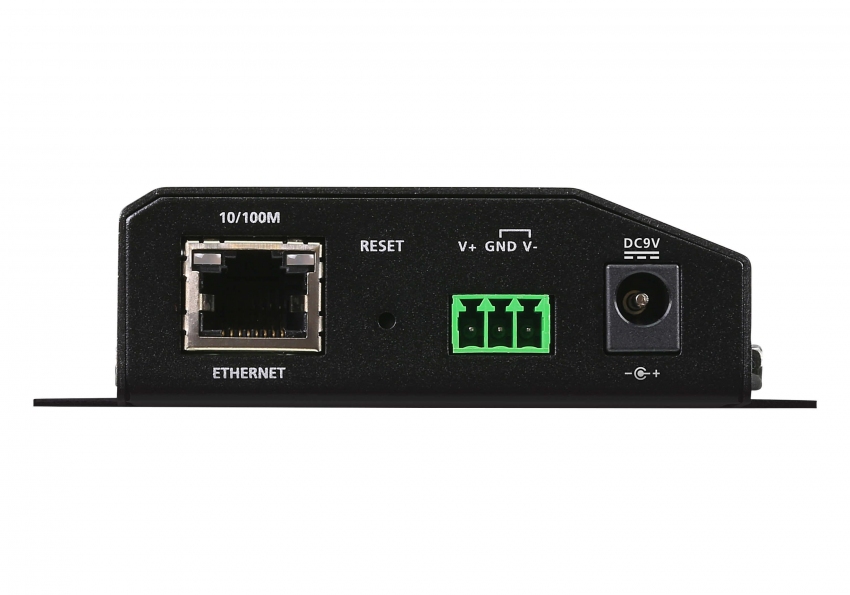

Разъемы

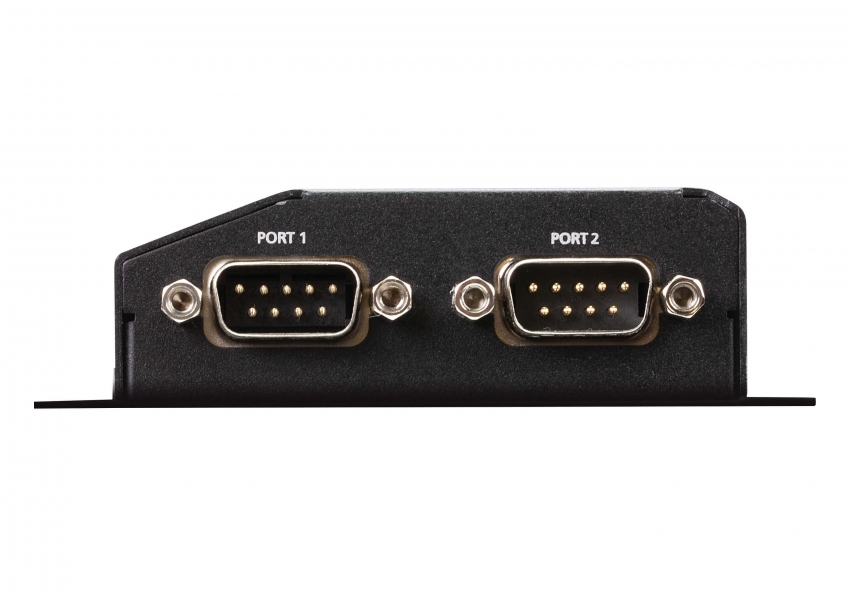

Последовательный 2 x разъема DB-9
Сеть 1 x гнездо RJ-45
Питание 1 x разъем для подключения источника постоянного тока
1 x 3-полюсная клеммная колодка
Переключатели
Сброс параметров 1 x полу-утопленная кнопка
Светодиодные индикаторы
Питание 1 (Зеленого цвета)
Состояние 1 (Желто-зеленого/красного цвета)
10/100 Мбит/с 2 (Зеленого/Оранжевого цвета)
Порты 2 (Зеленого/Оранжевого цвета)
Входное напряжение Разъем постоянного тока: 9 В постоянного тока (адаптер питания: 9 В постоянного тока, 100-240 В переменного тока, 50 ~ 60 Гц)
Клеммная колодка: 9-48 В постоянного тока
Энергопотребление DC9V:0.769W:4BTU
DC48V:0.939W:4BTU
Интерфейсы
Последовательный RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Скорость (бит/с): 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600
Биты данных: 5, 6, 7, 8
Контроль четности: None, Even, Odd, Space, Mark
Стоповые биты: 1, 1.5, 2
Контроль потока: RTS/CTS, DTR/DSR, XON/XOFF
Сеть 10/100 Base TX
Встроенная магнитоизоляционная защита 1,5 кВ
Соответствие EMC: EN 55032/35
EMI: CISPR 32, FCC , часть 15B, класс A
EMS:
IEC 61000-4-2 ESD: Контакт: 4 кВ; Воздух: 8 кВ
IEC 61000-4-3 RS: от 80 МГц до 1 ГГц: 3 В/м
IEC 61000-4-4 EFT: Мощность: 1 кВ; Сигнал: 0,5 кВ
IEC 61000-4-5 Surge: Скачок напряжения: Мощность: 2 кВ (адаптер питания), 1 кВ (клеммная колодка); Сигнал: 1 кВ
IEC 61000-4-6 CS: от 150 кГц до 10 МГц: 3 В/м; От 10 кГц до 30 МГц: от 3 до 1 В/м; От 30 кГц до 80 МГц: 1 В/м
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
Безопасность: соответствие стандартам UL 60950-1 и UL 62368-1
RoHS
Температура и влажность
Рабочая температура 0 - 60°C
Температура хранения -40 - 75°C
Влажность 5 ~ 95% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0.21 kg ( 0.46 lb )
Размеры (Д х Ш х В) 9.80 x 11.70 x 2.60 cm
(3.86 x 4.61 x 1.02 in.)
Установка на столе, настенный монтаж, монтаж на DIN-рейку, монтаж в стойку (с набором для установки VE-RMK1U)
Другие Набор для монтажа в стойку (VE-RMK1U) продается отдельно.
Примечание Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
