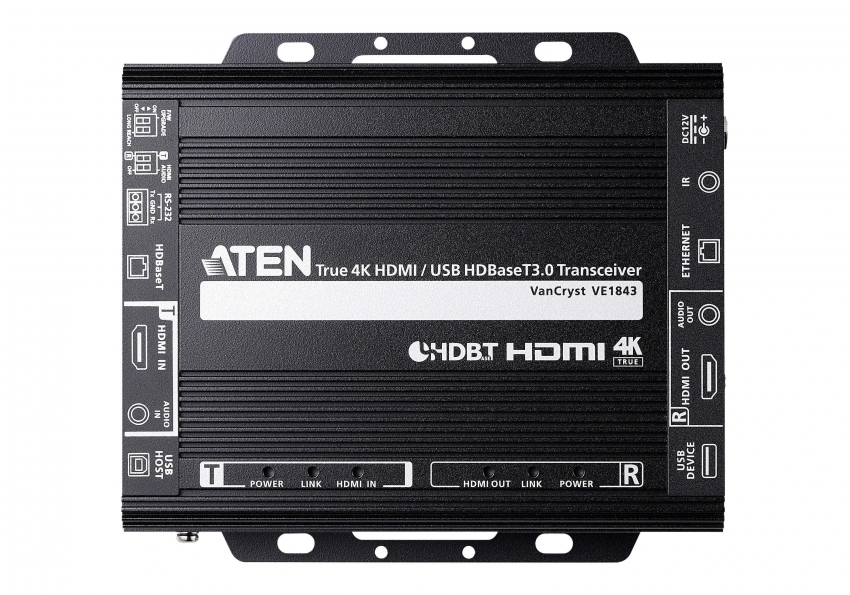

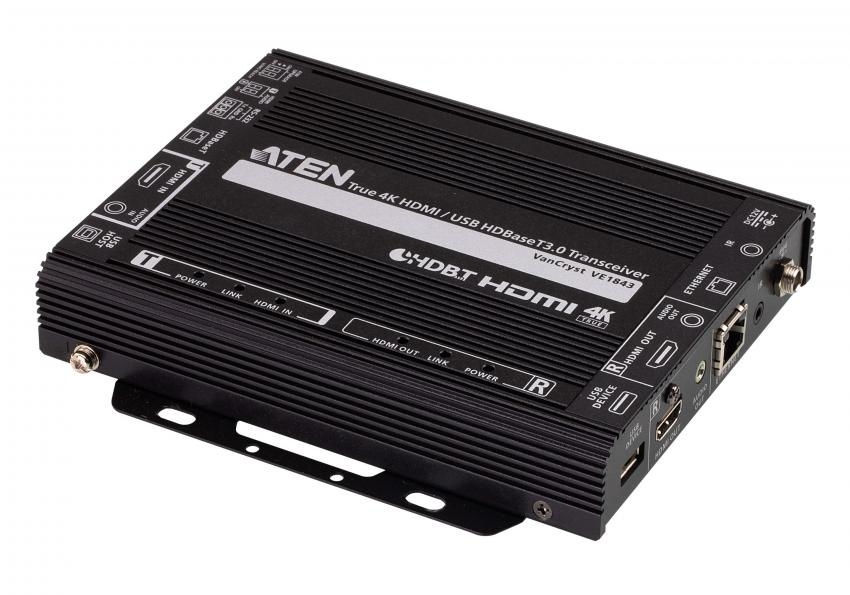

KVM переключатели Устройство VE1843 является первым видеопередатчиком компании ATEN, передающий сигналы по технологии HDBaseT 3.0 и объединяющим в одном устройстве функции передатчика и приемника. В зависимости от требуемого пользователю аудио/видео-решения устройство может быть легко настроено в роли передатчика или приемника, предоставляя возможность более гибкого развертывания совместно с матричными видео-коммутаторами, видео-разветвителями и другим оборудованием.
Разработанный в соответствии с новейшей технологией HDBaseT 3.0, VE1843 не только передает с нулевой задержкой несжатые сигналы True 4K на расстояние до 100 метров по одному кабелю Cat 6a U/FTP (сертифицированный кабель HDBaseT3), но также передает сигналы ИК и RS-232, гигабитного Ethernet, независимого звука и USB. Поддерживая HDCP 2.2, 3D, Deep Color и HDR, модель VE1843 обеспечивает высокое качество изображения и надежное расширение расстояния стабильной передачи HDMI-сигнала. Кроме того, в VE1843 реализованы функции встраивания и извлечения HDMI-звука, что позволяет пользователям гибко адаптировать соответствующие комбинации звука/видео в зависимости от различных условий. Для обеспечения бесперебойной работы оребренный корпус без вентилятора предотвращает перегрев, повышая надежность и срок службы устройства.
Благодаря вышеперечисленным преимуществам, VE1843 является прекрасным решением для конференц-залов, аудиторий, лекционных залов, музеев, выставочных залов и любого других мест, где требуется высококачественная передача сигнала и простота в использовании.
Особенности
- Увеличивает расстояние передачи несжатых True 4K HDMI-сигналов до 100 метров по одному кабелю Cat 6a U/FTP (сертифицированный кабель HDBaseT) с нулевой задержкой
- Гибкость в развертывании – в зависимости от требуемого аудио- видеорешения может быть легко настроен в роли передатчика или приемника
- Соответствует стандартам HDBaseT 3.0 – передает высококачественное видео, полный диапазон ИК и двунаправленных сигналов RS-232, гигабитного Ethernet, независимого звука и USB 2.0, а также поддерживает двунаправленный обходной (bypass) канал
- Поддержка HDMI (3D, Deep Color, 4K / 60 Гц); совместимость с HDCP 2.2
- Превосходное качество изображения – до 4096 x 2160 при 60 Гц (4:4:4); поддерживается HDR
- Поддерживает функции встраивания / извлечения HDMI-звука
- Поддерживает локальный HDMI-выход
- Соответствует стандарту USB 2.0 для совместимости с широким спектром периферийных USB-устройств
- Светодиодная индикация состояния сигнала HDBaseT и HDMI для облегчения распознавания

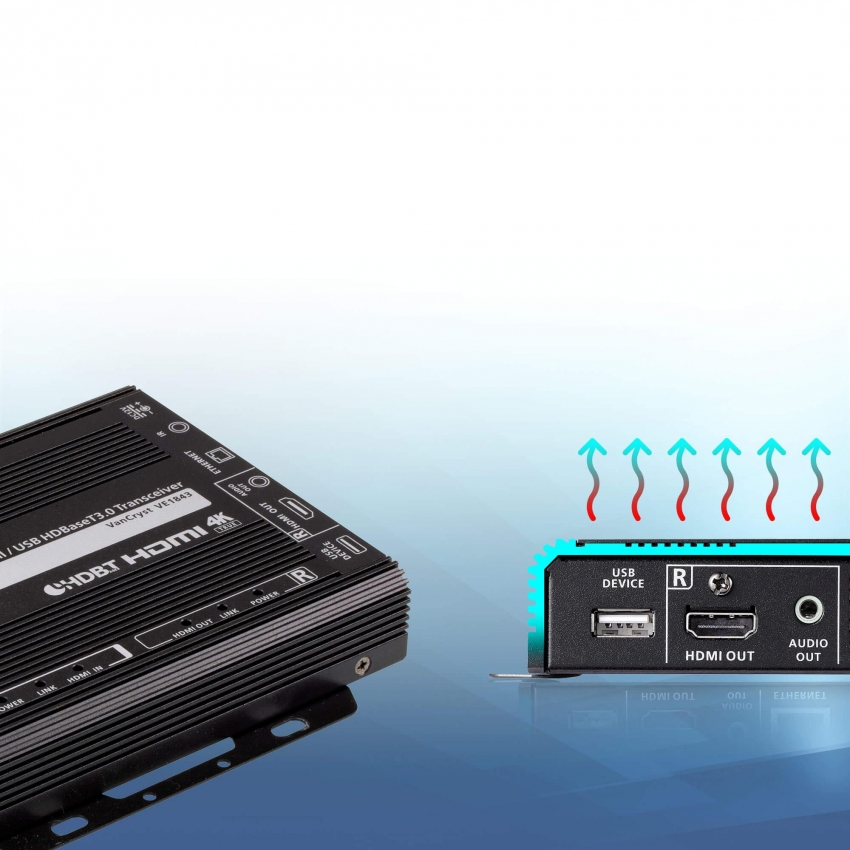

- Оребренный корпус без вентилятора – повышает долговечность и надежность, предотвращая перегрев, отсутствие сбоев в работе вентилятора и шума
- Поддерживает высокую частоту обновления до 240 Гц для подключенного дисплея
- Возможность обновления микропрограммы
- Встроенная защита от электростатического разряда 8 кВ / 15 кВ
- Подключение в режиме Plug-and-play
- Возможность установки в стойку
Комплектация
- 1x VE1843 HDBaseT 3.0 True 4K HDMI-передатчик с поддержкой USB
- 1x блок клеммных разъемов RS-232
- 1x комплект ножек (4 шт.)
- 1x кабель USB Type-B — USB Type-A
- 1x адаптер питания
- 1x ИК-излучатель
- 1x ИК-приемник
- 1x руководство пользователя

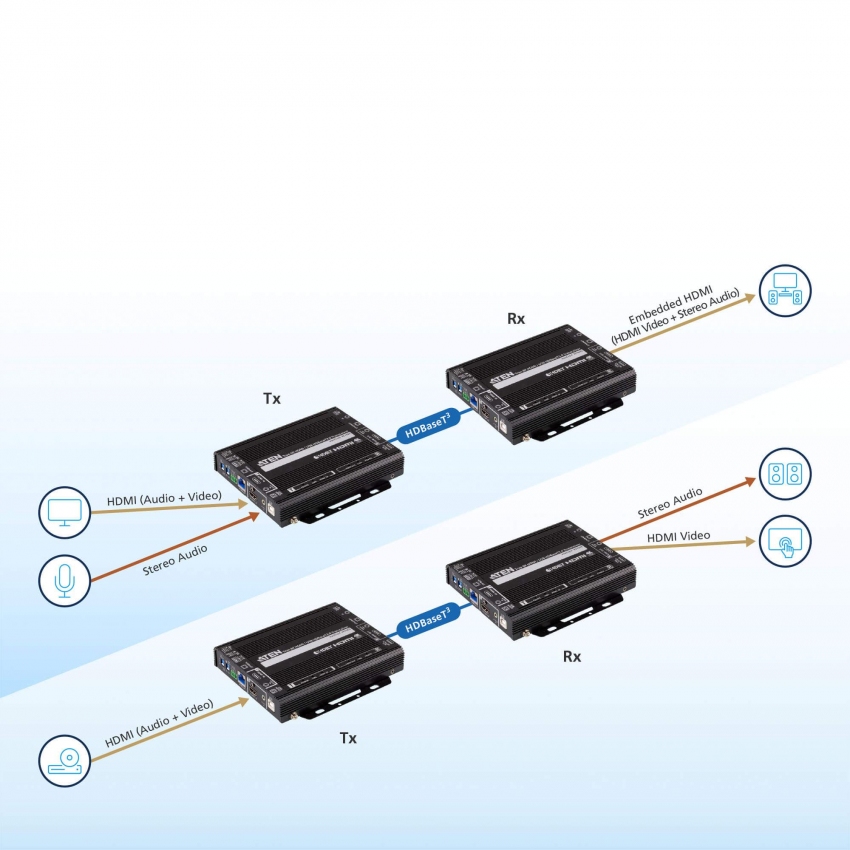

Схема подключения
Спецификация
| Видеовход | |
| Интерфейсы | 1 x гнездо HDMI тип А (черного цвета) |
| Импеданс | 100 Ω |
| Макс. расстояние | 5 метров |
| Видеовыход | |
| Интерфейсы | 1 x гнездо HDMI тип А (черного цвета) |
| Импеданс | 100 Ω |
| Макс. расстояние | 5 метров |
| Видео | |
| Макс. скорость передачи данных | 18 Гбит/с (6 Гбит/с на каждую полосу) |
| Макс. частота пикселизации | 600 MГц |
| Соответствие |
HDMI (3D, Deep Color, 4K/60Hz); 4K HDR Совместимость с HDCP 2.2 |
| Макс. разрешение |
4096 x 2160 при 60 Гц (4:4:4) 3840 x 2160 при 60 Гц (4:4:4) |
| Макс. разрешение/ Расстояние |
До 4K x 2K при 60 Гц (4:4:4) на 100 метров (сертифицированный кабель HDBaseT3 Cat 6a U/FTP / кабель ATEN 2L-2920** Cat 6a) **Кабель 2L-2920 Cat 6a появится вскоре. По любым вопросам обращайтесь в региональный отдел продаж. . |
| Аудио | |
| Вход |
1 x гнездо HDMI тип А (черного цвета) 1 x миниатюрное гнездо стерео (зеленого цвета)) |

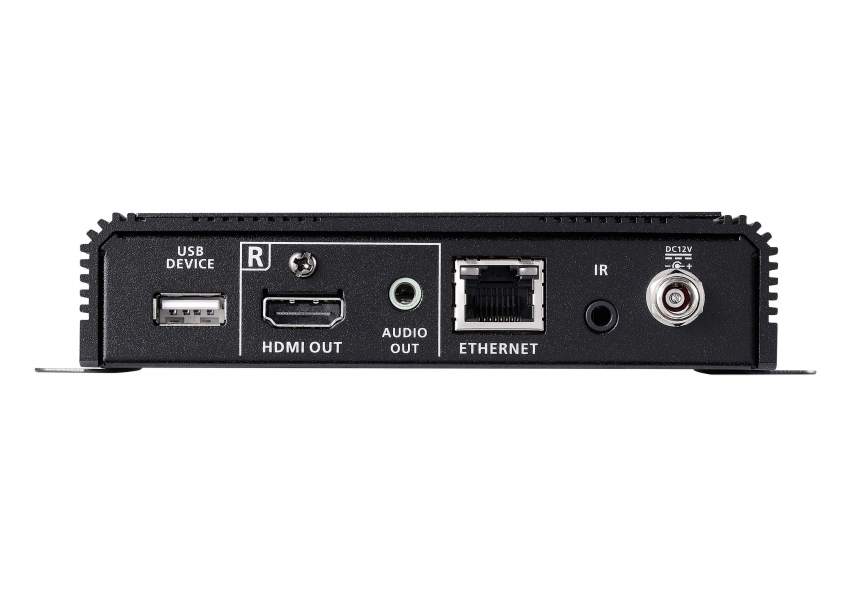

| Выход |
1 x гнездо HDMI тип А (черного цвета) 1 x миниатюрное гнездо стерео (зеленого цвета) |
| Разъемы | |
| От устройства к устройству | 1 x гнездо RJ-45 |
| Питание | 1 x гнездо для подключения источника постоянного тока (черного цвета), с фиксацией |
| Управление | |
| Канал RS-232 |
Разъем: 1 x 3-полюсная клеммная колодка Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, без контроля четности и потока |
| ИК канал | 1 x миниатюрное стерео гнездо (черного цвета), (двунаправленный канал, полно-диапазонная передача 30K ~56K Гц) |
| Ethernet Channel | 1 x гнездо RJ-45 (гигабитный Ethernet) |
| Канал USB |
1 x гнездо USB типа B (белого цвета, Host) 1 x гнездо USB типа A (белого цвета, Device) |
| Энергопотребление | DC12V:6.45W:40BTU |

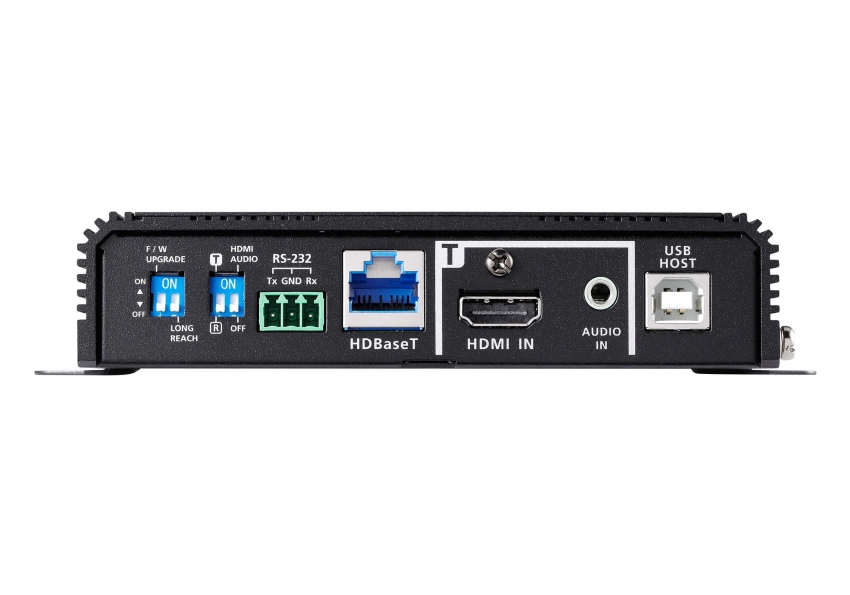

| Переключатели | |
| Выбор | 1 x DIP-переключатель - выбор режима: Tx (в роли передатчика) / Rx (в роли приемника) |
| Выбор режима | 1 x DIP-переключатель - HDMI Audio embed or De-embed ON/OFF selection |
| Обновление микропрограммы | 1 x DIP-переключатель - ON/OFF (Вкл/Выкл) |
| Включение поддержки режима Long Reach | 1 x DIP-переключатель - ON/OFF (зарезервировано) |
| Светодиодные индикаторы | |
| Питание |
1 x Tx (передатчик, зеленого цвета) 1 x Rx (приемник ,зеленого цвета) Примечание: индикаторы Tx или Rx загораются, указывая, в какой роли находится VE1843. |
| Связь |
1 x Tx (передатчик, оранжевого цвета) 1 x Rx (приемник, оранжевого цвета) |
| Видеовыход | 1 x Rx HDMI OUT (приемник, оранжевого цвета) |
| Видеовход | 1 x Tx HDMI IN (передатчик, оранжевого цвета) |
| Температура и влажность | |
| Рабочая температура | 0 - 40°C |
| Температура хранения | -20 - 60°C |
| Влажность | 0 - 80% рт. ст. без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 0.64 кг |
| Размеры (Д х Ш х В) |
17.15 x 15.09 x 3.00 cм |
| Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
| Input Resolutions | 4096 x 2160p 24/25/30/50/60Hz | 1920 x 1200 @ 60Hz |
| 3840 x 2160p 24/25/30/50/60Hz | 1920 x 1200 @ 60Hz (Reduced Blanking) | |
| 3840 x 2160p 50/60Hz 4:2:0 | 1600 x 1200 @ 60Hz | |
| 4096 x 2160p 50/60Hz 4:2:0 | 1920 x 1080 @ 60/120/240Hz | |
| 1080p 24/25/30/50/60Hz | 1680 x 1050 @ 60Hz | |
| 1080i 50/60Hz | 1400 x 1050 @ 60Hz | |
| 720p 50/60Hz | 1400 x 900 @ 60Hz | |
| 576p 50Hz (4:3)/(16:9) | 1280 x 1024@ 60/75Hz | |
| 480p 60Hz (4:3)/ (16:9) | 1280 x 800 @ 60Hz | |
| 1024 x 768 @ 60/70/75Hz | ||
| 800 x 600 @ 56/60/72/75Hz | ||
| 720 x 400 @ 70Hz | ||
| 640 x 480 @ 60/67/72/75Hz |
