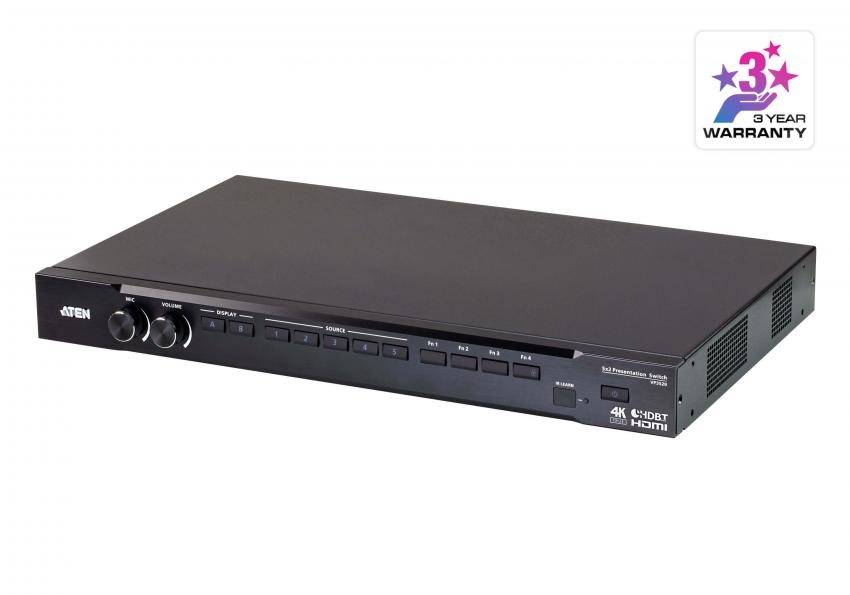

Коммутатор для проведения презентаций VP3520 компании ATEN сочетает в себе множество функций - матричного видео-переключателя, 4K-масштабатора, HDBaseT-удлинителя и цифрового сигнального процессора звука, которые объединены в одно компактное устройство, легко устанавливаемое под столом или в монтажную стойку. Поддерживая разрешение изображения True 4K 4096 x 2160/3840 x 2160 при 60 Гц (4:4:4) и технологию HDR, бесшовный матричный презентационный коммутатор с функцией управления VP3520 гарантирует кристально чистое изображение на двух дисплеях. В коммутаторе VP3520 используется архитектура на основе FPGA-матрицы, благодаря которой поддерживается работа с разрешением 4K при 60 Гц, HDMI и HDCP 2.2, функция Seamless Switch™. Также обеспечивается непрерывность видеопотоков, возможность управления в реальном времени и стабильность передачи сигнала. Встроенный высокопроизводительный 4K-масштабатор легко преобразует различные входные разрешения в различные выходные разрешения экрана, обеспечивая наилучшее качество динамического и статического изображения на двух дисплеях.
Благодаря функции извлечения звука, матричный презентационный коммутатор VP3520 позволяет организовать гибкую маршрутизацию звука, соответствуя требованиям различных применений. В простых конфигурациях оборудования звук, встроенный в HDMI-сигнал, можно выводить и переключать непосредственно на аудиосистеме устройства отображения. В более сложных конфигурациях HDMI-звук может быть извлечен и выведен на предпочитаемое Вами звуковое оборудование через линейный аудиовыход. Коммутатор VP3520 оснащен 5 цифровыми входами, а также раздельными одним HDBaseT-выход и одним True 4K HDMI-выходом, позволяет пользователям одновременно управлять двумя дисплеями и предназначен для повышения эффективности и усиления впечатления при проведении профессиональных презентаций. Наличие в коммутаторе VP3520 линейного стерео-выхода, коаксиального порта и 2 усилителей мощности по 10 Вт, предоставляет пользователям гибкость в использовании как активных, так и пассивных динамиков.
Реализованная в коммутаторе VP3520 функция управления предлагает пользователям несколько вариантов использования, таких как кнопки на передней панели, ИК-пульт дистанционного управления, команды интерфейса RS-232 и работа через веб-интерфейс. Кроме того, коммутатор VP3520 позволяет управлять аудио/видео-устройствами, такими как телевизионные дисплеи, проекторы и мониторы. Он идеально подходит для применения в конференц-залах, учебных заведениях, включая комнаты для совещаний, классы, учебные залы, и в любых других помещениях, для проведения презентаций.
Артикул (и возможные варианты его написания): V3520, VP-3520
Подробнее: http://www.aten.ru/index.php?p=shop&action=showproduct&id=694&cid=91
Особенности:
Управление отображением
- Автоматическое включение/выключение отображения – поддерживает управление отображением по интерфейсам CEC, ИК, RS-232, PJLink и управление экраном проектора через релейный порт
- Гибкие методы управления – инициализируется при обнаружении источника сигнала или 4 функциональными клавишами на передней панели
Матричная коммутация цифрового аудио-видео
- Поддержка 5 мультиформатных входов – 3 HDMI, 2 HDBaseT
- Наличие 1 выхода HDMI и 1 выхода HDBaseT
- Функция встраивания звука – стереозвук может быть встроен в выход на аудиосистеме устройства отображения или выводиться раздельно на линейный стереовыход и коаксиальный аудиовыход
- Функция извлечения звука – звук может быть извлечено из аудио HDMI/HDBaseT-потоков и выведен на линейный стереовыход
- Встроенный цифровой сигнальный процессора звука (DSP) – поддерживает вход микрофона с выбираемым фантомным питанием 48 В и позволяет микшировать вход микрофона с программным звуком и встраивать его в выход аудиосистемы устройства отображения
- Автоматически уменьшает программный звук при обнаружении сигнала микрофона
- Автоматическое переключение – автоматически обнаруживает и переключается на новый источник при его подсоединении
- Усилитель звука – 2 встроенных усилителя мощности по 10 Вт с выходами на динамики на разъемах клеммной колодки
Поддержка видео высокой четкости с оптимальным выводом
- Превосходное качество изображения – разрешение True 4K до 4096 x 2160 при 60 Гц (4:4:4) (HDMI) / 4096 x 2160 при 60 Гц (4:2:0) (HDBaseT)
- Supports 4K HDR
- 4K-масштабатор – наличие функции масштабирования 4K-видео для преобразования входных разрешений в оптимальные разрешения экрана
- Поддержка Seamless Switch™ –функция переключения с близкой к нулю задержкой, позволяющая обеспечить непрерывность видеопотоков, переключения в режиме реального времени и стабильную передачу сигналов
- Поддержка EDID Expert™ ™, которая выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на всех подключенных устройствах
- Поддержка HDMI; совместимость с HDCP 2.2
Универсальная и оптимальная эксплуатация
- Несколько вариантов управления – гибкое управление с помощью кнопок на передней панели, ИК-пульта дистанционного управления, подключению по RS-232 и веб-интерфейса через Ethernet
- RS-232 и ИК-канал – позволяет управлять аудио/видео-устройством по HDBaseT-подключению без использования дополнительных кабелей
- Поддерживает режим ожидания и быстрого пробуждения для экономии энергии
- Поддержка Consumer Electronics Control (CEC)
Расширение расстояния передачи по одному кабелю
- Поддержка технологии Power over HDBaseT (POH) – дистанционное питание осуществляется по существующему коммуникационному кабелю с возможностью выбора источника питания
-
Передача на большие расстояния – передача цифрового аудио/видео сигнала, команд RS-232 и ИК-сигналов управления по кабелям Cat 6/6a или ATEN 2L-2910 Cat 6 на расстояние до 70 метров* через порт HDBaseT Out
*Примечание: это достигается с помощью использования обоих портов HDBaseT (In и Out) коммутатора VP3520, каждый из которых расширяет расстояние передачи до 70 метров.
Комплектация
- 1x VP3520 5 x 2 True 4K бесшовный матричный презентационный коммутатор с функцией управления
- 1x ИК-приемник
- 1x ИК-пульт дистанционного управления
- 1x шнур питания
- 3x 2-полюсные клеммные колодки
- 3x 3-полюсные клеммные колодки
- 1x 4-полюсная клеммная колодка
- 1x комплект для монтажа в стойку
- 1x комплект подкладок под ножки (4 шт.)
- 1x руководство пользователя
Схема подключения
Спецификация
| Видеовход | |
| Интерфейсы |
3 x гнезда HDMI тип А (черного цвета) 2 x гнезда HDBaseT (RJ-45) (серебристого цвета) с возможностью подачи PoH |
| Макс. расстояние |
HDMI: 4K при 60 Гц (4:4:4) на 5м; 4K при 30 Гц на 10м; 1080p при 60 Гц на 15м HDBaseT: 4K при 30 Гц на 35м (Cat 5e/6) / 40м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 60 Гц на 60м (Cat 5e/6) / 70м (Cat 6a/ATEN 2L-2910 Cat6) |
| Видеовыход | |
| Интерфейсы |
1 x гнездо HDMI тип А (черного цвета) 1 x гнездо HDBaseT (RJ-45) (серебристого цвета) с возможностью подачи PoH |
| Макс. расстояние |
HDMI: 4K при 60 Гц (4:4:4) на 5м; 4K при 30 Гц на 10м; 1080p при 60 Гц на 15м HDBaseT: 4K при 30 Гц на 35м (Cat 5e/6) / 40м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 60 Гц на 60м (Cat 5e/6) / 70м (Cat 6a/ATEN 2L-2910 Cat6) |
| Видео | |
| Макс. разрешение |
HDMI: до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4) HDBaseT: до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0) ; до 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
| Соответствие |
HDMI; 4K HDR Совместимость с HDCP 2.2; Consumer Electronics Control (CEC) |
| Аудио | |
| Выход |
Линейный выход (несбалансированный): 1 x разъем с невыпадающими винтами, 3-полюсный Цифровой звук: 1 коаксиальный Выход усилителя: 1 разъем с невыпадающими винтами, 4-полюсный |
| Вход |
Стерео звук (HDMI/HDBT): 1 x миниатюрное гнездо стерео (зеленого цвета) Микрофон: 1 x разъем с невыпадающими винтами, 3-полюсный (с возможностью выбора фантомного питания) |
| Управление | |
| RS-232 |
1x гнездо DB-9 (черного цвета); управление и настройка презентационного коммутатора 1 x разъем с невыпадающими винтами, 3-полюсный; управление аудио/видео-устройствами |
| ИК |
1 x миниатюрное гнездо стерео (черного цвета); управление презентационным коммутатором 1 x разъем с невыпадающими винтами, 2-полюсный; управление аудио/видео-устройствами |
| Ethernet | 1 x гнездо RJ-45 (серебристого цвета); Поддержка протокола PJLink |
| Интерфейсы | |
| Реле | 2 x разъем с невыпадающими винтами, 2-полюсный |
| Переключатели | |
| Питание |
1 x кнопка (цвет светодиода: зеленый / оранжевый) 1 x ползунковый переключатель (фантомное питание +48 В) |
| Выбор порта видеовхода | 5 x кнопок (цвет светодиода: зеленый) |
| Выбор видеовывода | 2 x кнопки (цвет светодиода: оранжевый) |
| Выбор |
Mic: 1 x ручка Volume: 1 x ручка Mode / Unlock: 1 x кнопка Функциональные клавиши: 4x кнопки |
| Параметры EDID | Режимы EDID: ATEN Default / Display A / Remix |
| Разъемы | |
| Питание | 1 x 3-контактное гнездо переменного тока |
| Энергопотребление |
AC110V:46.7W:314BTU AC220V:45.8W:310BTU |
| Температура и влажность | |
| Рабочая температура | 0-40°C |
| Температура хранения | -20 - 60°C |
| Влажность | 0 - 80% рт. ст. без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 3.80 кг |
| Размеры (Д х Ш х В) | 43.24 x 27.23 x 4.40 cм |
| Разрешения на входе | 640 x 480 @ 60 / 67 / 72 / 75 Hz | 1600 x 1200 @ 60 Hz | 720p /1080i / 1080p / 50 Hz |
| 720 x 400 @ 70 Hz | 1680 x 1050 @ 60 Hz | 1080p 24 /25 / 30 Hz | |
| 800 x 600 @ 56 / 60 / 72 / 75 Hz | 1920 x 1080 @ 60 Hz | 1080p 120 / 240 Hz | |
| 1024 x 768 @ 60 / 70 / 75 Hz |
1920 x 1200 @ 60 Hz / 60 Hz (Reduced Blanking) |
3840 x 2160p 24 / 25 / 30 / 50 / 60 Hz | |
| 1280 x 800 @ 60 Hz | 1080p / 720p / 1080i 60 Hz | 4096 x 2160p 24 / 25 / 30 / 50 / 60 Hz | |
| 1280 x 1024 @ 60 / 75 Hz | 480p 60 Hz (4:3) / (16:9) | 3840 x 2160p 50 / 60 Hz 4:2:0 | |
| 1400 x 1050 @ 60 Hz | 640 x 480 60 Hz (4:3) | 4096 x 2160p 50 /60 Hz 4:2:0 | |
| 1440 x 900 @ 60 Hz | 576p 50 Hz (4:3) / (16:9) |
