VK2100A — Система управления ATEN - контроллер 2 поколения

VK2100A — Система управления ATEN - контроллер 2 поколения

  Контроллер системы (Control Box) 2-го поколения модели VK2100A компании ATEN оснащен четырехъядерным процессором, объемом памяти 1 ГБ и гигабитным подключением к локальной сети. Это позволяет ему обеспечить реагирование и обновление статуса в реальном времени, обрабатывать сложные, дающие высокую нагрузку события в графическом интерфейсе с индивидуальным дизайном, а также управлять многопользовательским доступом к подключенным устройствам. При помощи порта LAN может выполняться подключение к ATEN Unizon™, централизованной платформе, которая упрощает ежедневное управление аудио/видео и ИТ-оборудованием и предоставляет пользователям возможность одновременного мониторинга, устранения неполадок и обслуживания нескольких систем.

  Контроллер VK2100A предназначен для простого управления любой окружающей обстановкой в помещении. Он может быть легко интегрирован с существующим оборудованием, производства не только компании ATEN, но и почти с любым, находящимся в помещении аппаратным или программным устройством, включая аудио- видеооборудование, конференц-системы, системы освещения и кондиционирования, датчики движения, выключатели питания и многое другое. Контроллер VK2100A является идеальным решением для управления большим количеством развернутых устройств в таких применениях, как правительственные учреждения, корпоративные организации и учреждения здравоохранения.

 Контроллер VK2100A входит в линейку продуктов системы управления оборудованием компании ATEN, являющейся стандартной системой управления на основе Ethernet-подключения. Она состоит из аппаратного обеспечения, конфигурационного программного обеспечения, интерфейсов управления и связанных с ними сервисов для управления любым аппаратным и программным обеспечением, расположенным в помещении, например, в конференц-залах и аудиториях. Система позволяет без особых усилий обеспечить прямое централизованное управление с возможностью использования определяемого пользователем графического интерфейса при помощи любого мобильного устройства, кнопочной и сенсорной панели компании ATEN.


Артикул (и возможные варианты его написания):  VK2100A-AT-G; VK2100A; VK-2100A



Особенности:

  • Высокопроизводительный четырехъядерный процессор и 1 ГБ памяти для разработки и управления сложными проектами
  • Поддерживает различные интерфейсные соединения для аппаратно-программной интеграции и управления помощью мобильных устройств
  • Выходы постоянного тока для подачи питания при выполнении подключений
  • Наличие USB-порта для удобной загрузки профиля
  • Функция обучения для ИК-сигнала для добавления драйверов ИК-устройств
  • Поддерживает собственный KNX IP для систем управления зданием
  • Совместимость с TCP, UDP, Telnet, HTTP, HTTPS, WebSocket, ONVIF и PJLink
  • Поддерживает централизованный контроль и управление с помощью ATEN Unizon
  • Поддерживает резервное копирование файлов проекта
  • Простота настройки системы с помощью веб-интерфейса
  • Поддерживает связь по SSH для удобного мониторинга данных
  • Светодиодная индикация подключения и состояния оборудования
  • 2 бесплатные лицензии для управления с помощью мобильных устройств*

    Примечание: если вам требуется более двух лицензий, обратитесь к местному торговому представителю компании ATEN. Для получения дополнительной информации о лицензиях см. раздел "Спецификация".



Комплект поставки


  • 1x контроллер 2 поколения VK2100A
  • 1x кабель питания
  • 1x комплект под опорные ножки (4 шт.)
  • 1x набор для монтажа в стойку
  • 1x набор клеммных разъемов
  • 1x руководство пользовател

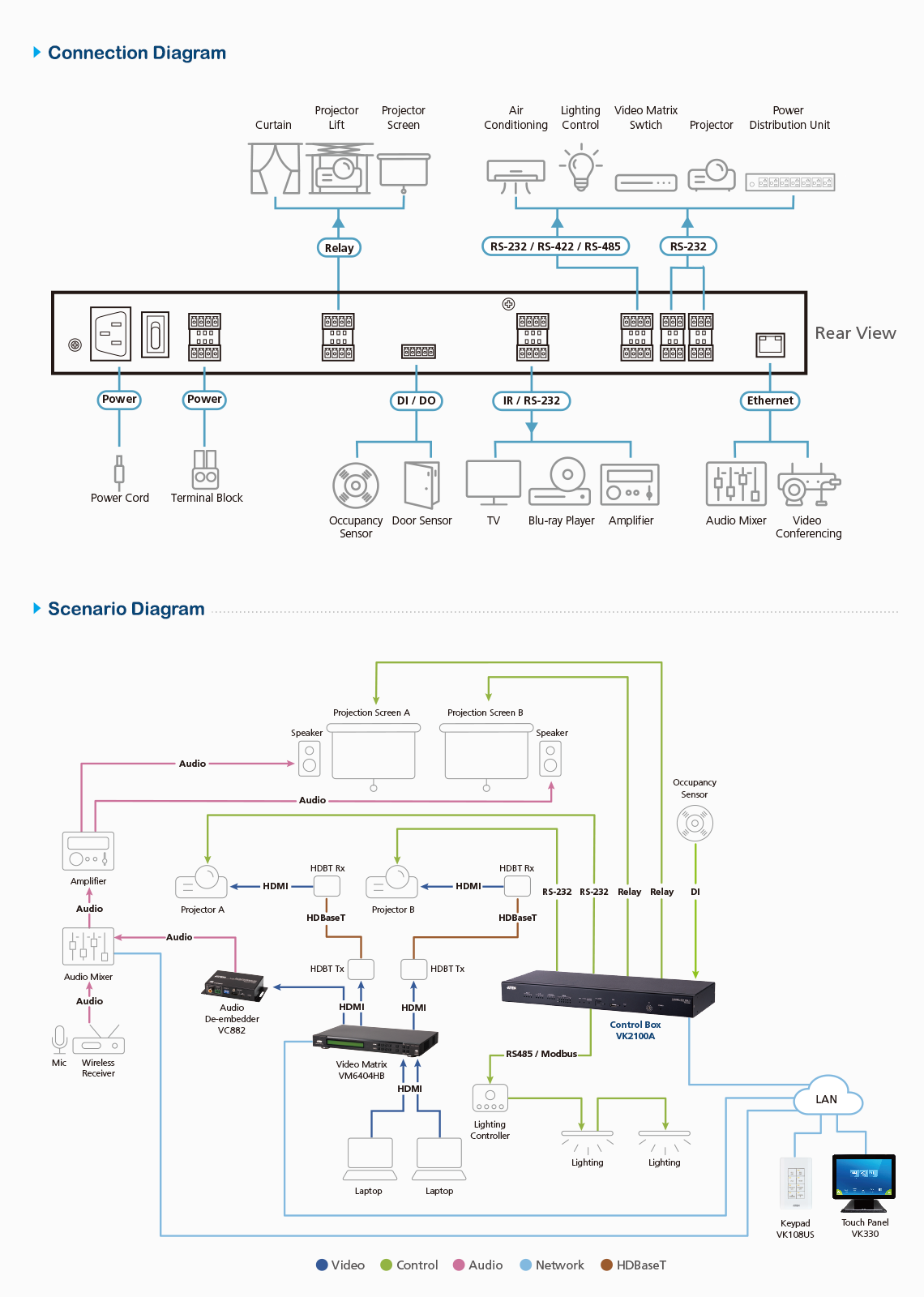

Схема подключения





Спецификация

Объем памяти
SDRAM 1 ГБ
Flash 8 ГБ
Интерфейсы
Последовательный • 2 x программируемых двунаправленных порта RS-232/422/485
(2 x 5-полюсных разъема клеммной колодки, настраиваемых с помощью назначения контактов);
 – Скорость (бит/с): 300 - 115200 (по умолчанию: 9600);
 – Бит данных: 8 (по умолчанию) или 7;
 – Стоповый бит: 1 (по умолчанию) или 2;
 – Четность: Нет (по умолчанию), Четный или Нечетный;
 – Управление потоками: Нет (по умолчанию) или RTS/CTS
• 4 x двунаправленных порта RS-232
(4 x 3-полюсных разъема клеммной колодки);
 – Скорость (бит/с): 300 - 115200 (по умолчанию: 9600);
 – Бит данных: 8 (по умолчанию) или 7;
 – Стоповый бит: 1 (по умолчанию) или 2;
 – Четность: Нет (по умолчанию), Четный или Нечетный
ИК/Последовательный • 4 x программируемых ИК/однонаправленных порта RS-232
(2 x 4-полюсных разъема клеммной колодки);
ИК: уровень TTL (от 0 до 5 В)
– несущая частота: 10 кГц ~ 455 кГц;
Последовательный: однонаправленный RS-232 (0 до 5 В)
– Скорость (бит/с): от 300 до 115200 (по умолчанию: 9600);
– Бит данных: 8 (по умолчанию) или 7;
– Стоповый бит: 1 (по умолчанию) или 2;
– Четность: Нет (по умолчанию), Четный или Нечетный
Реле • 4 x канала релейной линии (2 x 4-полюсных разъема клеммной колодки);
• Нормально разомкнутые, изолированные реле;
• Допустимая мощность на контактах: Макс. 24 В постоянного тока, 2 А
Вводы/выводы • 4 x программируемых цифровых канала ввода/вывода
(1 x 5-полюсной разъем клеммной колодки);
Цифровой вывод:
ток потребления 300 мА от 24 В постоянного тока
Цифровой ввод:
 – Режим VDC
Диапазон входного напряжения: от 0 до 24 В постоянного тока;
Программируемый диапазон: от 1 до 24 В постоянного тока;
 – Режим сухого контакта
Повышение 2k Ом до +12 В постоянного тока
Ethernet • 1 x гнездо RJ-45, 10/100/1000Base-T
• Поддерживаемый протокол: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• С поддержкой DHCP - если IP не присваивается в течение 30 секунд, будут использоваться следующие параметры IP-адреса
по умолчанию: IP-адрес: 192.168.0.60
Маска подсети: 255.255.255.0
В постоянного тока • 4 x выходных порта 12 В постоянного тока (2 x 4-полюсных разъема клеммной колодки);
• Источник питания: 12 В постоянного тока, макс. 2 А (общее для 4 портов)
USB 1 x USB тип А
Переключатели
Питание 1 x переключатель On/Off (вкл./выкл.)
ИК Обучение 1 x светодиодный индикатор ИК-приемника
Кнопка сброса 1 x полу-утопленная кнопка
Энергопотребление AC110V:5.2W:137BTU
AC220V:6.5W:143BTU
Питание
Номинальная входная мощность Встроенный источник питания: 100-240 В переменного тока, 50-60 Гц
Температура и влажность
Рабочая температура 0 – 50°C
Температура хранения –20 – 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 2.59 kg ( 5.7 lb )
Размеры (Д х Ш х В) 43.24 x 16.32 x 4.40 cm
(17.02 x 6.43 x 1.73 in.)
Лицензия
Базовая (бесплатная) 2 бесплатных лицензии
Макс. допустимое количество 16 лицензий
Примечание Контроллер системы управления (ATEN Control Box) поставляется с двумя бесплатными лицензиями, которые
хранятся в самом устройстве. Каждый раз, когда мобильное устройство подключается к контроллеру для
дистанционного управления, одна лицензия будет занята.

Для получения дополнительной информации о приобретении и добавлении дополнительных лицензии
для Вашего контроллера системы управления ATEN, обратитесь к местному торговому представителю.

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их владельцев.
