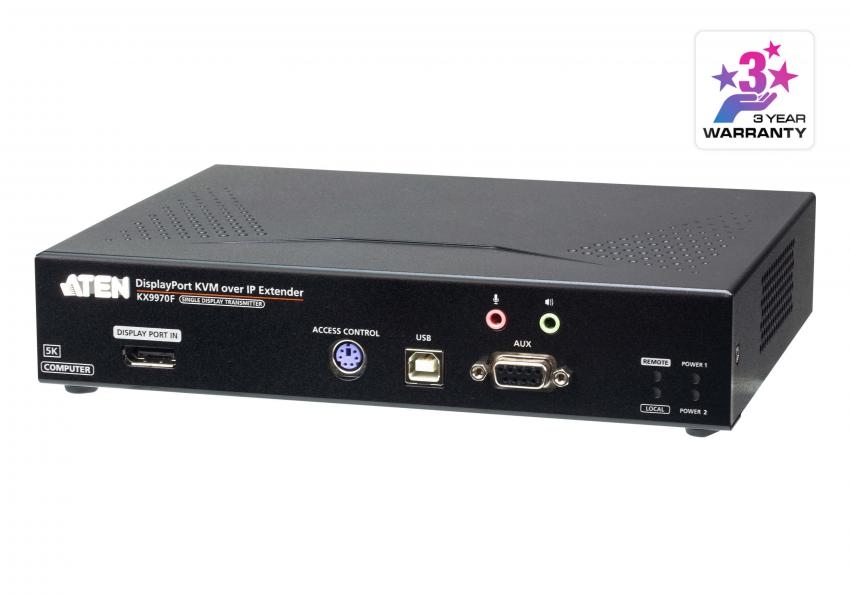

KX9970FT — 5K DisplayPort KVM-удлинитель с доступом по IP (передатчик)


   KX9970FT — IP KVM-прередатчик KVM-удлинителя с передачей сигналов по интрасети. Прередатчик оснащен интерфейсом DisplayPort, поддерживая один локальный дисплей, а также USB-клавиатурой и мышью.


  IP KVM-передатчик KX9970FT работает в паре с IP KVM-приемникjv KX9970FR, образуя удлинитель. Удлинитель предусматривает подключение двух KVM-консолей оператора, оснащенных DisplayPort-монитором, USB-клавиатурой и мышью. Одна консоль (локальная) подключается непосредственно к передатчику, вторая (удаленная) — к приемнику, установленному в любой точке интрасети.

   Для подключения к оптоволоконной сети KX9970FR оснащен двумя слотами SFP+ поддерживающими модули SFP+ 10 Гбит/с, которые обеспечивают дальность передачи до 10 км. Передатчик и приемник моделей KX9970F могут быть подключены либо напрямую друг к другу, либо через высокоскоростную сеть на основе оптоволоконных носителей, что обеспечивает дополнительную гибкость подключения. Для обеспечения надежной работы системы в KX9970FR предусмотрено резервирование питания путем подключения двух независимых источников. Конструкция предусматривает возможность разнообразной установки: различных способов установки:

  • монтаж в 19’ стойку,
  • непосредственно на рабочей станции,
  • закрепить на стене.

  Являясь матричным решением на основе IP-подключения, KX9970F может использоваться в качестве удлинителя работающего в режимах «точка-точка» / «точка-многоточка» / «многоточка-точка» или интегрироваться в матричную KVM-систему с доступом по IP (режим «многоточка-многоточка») в сочетании с программным обеспечением для управления KVM over IP Matrix Manager (CCKM), обеспечивающим наиболее гибкое применение в различных рабочих средах.

  При интеграции приемника KVM-удлинителя KX9970FR с программным обеспечением CCKM, ИТ-администраторы могут воспользоваться расширенными функциями, такими как: автоматическое обнаружение всех KX9970FR в одной подсети для быстрой установки или настройки, аутентификация и авторизация по имени пользователя/паролю, а также возможность определения различных типов соединений, которые могут быть подключены и использоваться совместно. Для защиты передаваемых данных поддерживается 128-битное шифрование AES, а также RADIUS, LDAP, Active Directory, TACACS+ для сторонних служб аутентификации.

  Благодаря своим возможностям KX9970F является удобным решением для диспетчерской или ситуационного центра с организацией управления по локальной сети.

Примечание: модуль SFP+ (2A-141G / 2A-142G) продается отдельно.


ВНИМАНИЕ!



В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.


Артикул (и возможные варианты его написания): KX9970FT; KEX-9970FT


Особенности

Расширенные функции 1
  • Сжатие видео с разрешением до 5120 x 2880 без потерь, включая UHD или DCI
  • Встроенная обработка сигналов DisplayPort с глубиной цвета 24, 30, 36 бит
  • Поддерживает HDR 10, AdobeRGB

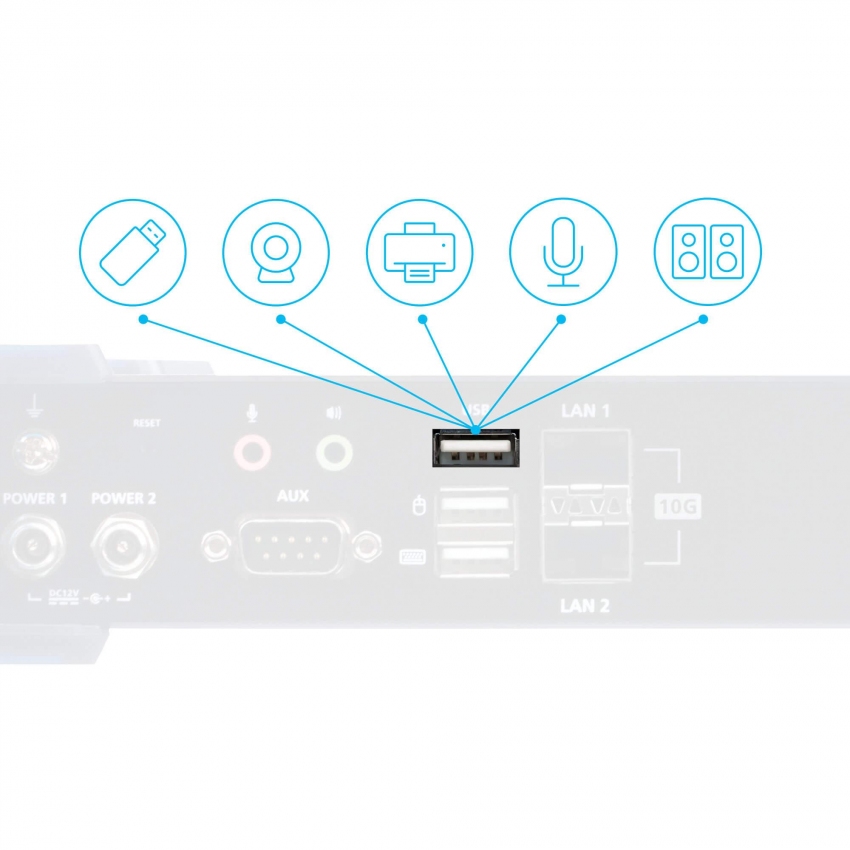

  • Поддерживает передачу данных по USB в изохронном режиме, что позволяет использовать USB-камеру и USB-динамик между передатчиком и приемником
  • Поддерживает приложение ATEN Matrix Link – позволяет пользователям iPad связывать передатчики и приемники для переключения портов и профилей в режиме реального времени
  • Поддержка функции Boundless Switching (безграничного переключения) – позволяет для переключения между различными приемниками просто перемещать курсор мыши через границу экрана
  • Поддержка функций “Push” и “Pull” – мгновенное предоставление в совместное использование материалов для/от одного приемника или видеостены одним щелчком мыши
  • Поддержка видеостен – возможность создания нескольких видеостен конфигурации 12x12 (максимум 144 дисплея) в каждом макете
  • Функция расширенного планирования – повышает эффективность позволяя устанавливать соединения на основе времени и даты
  • Поддержка функции Virtual Transmitter (виртуального передатчика) – для независимой потоковой передачи видео, аудио, USB и последовательных сигналов от разных источников (Tx)
  • Поддержка внутренней и внешней аутентификации – поддержка LDAP, Active Directory, RADIUS и TACACS+
  • Расширенные настройки авторизации пользователей – администраторы могут настроить до четырех режимов доступа на устройствах Tx для улучшения совместной работы или во избежание пересечений между пользователями
  • Настраиваемые права пользователей и групп для доступа и управления KX-устройствами
  • Поддержка группирования до 4 передатчиков серии KX для возможности использования с множеством дисплеев
  • Контроль доступа с принимающего устройства (Rx) – пользователи локальной консоли (Tx) могут включать/отключать право управления с Rx-устройства, просто нажав кнопку управления доступом2

    Примечание:
    1. Указанные расширенные функции поддерживаются при сопряжении KX-передатчиков с KX-приемниками KVM-удлинителя с доступом по IP и управляются CCKM.
    2. Кнопка управления доступом к KVM по IP-соединению (2XRT-0015G) продается отдельно. Для получения информации о продукте, пожалуйста, обратитесь к дилеру компании ATEN.



Оборудование
  • Разрешения видео – до 5120 x 1440 при 60 Гц (4:4:4), 5120 x 2880 при 30 Гц (4:4:4), 4096 x 2160 при 60 Гц (4:4:4), 1920 x 1080 при 240 Гц (4:4:4), 2560 x 1440 при 144 Гц (4:4:4); 36-битная глубина цвета
  • Поддержка DisplayPort 1.2
  • Поддерживает стереодинамики и стереомикрофон
  • Поддержка высокоскоростной передачи с USB-накопителей
  • Поддержка Auto-MDIX – автоматическое определение типа кабельного соединения
  • Встроенная защита от электростатического электричества
  • Поддержка отказоустойчивости питания – два разъема постоянного тока для резервирования питания
  • Поддержка оптоволоконных модулей SFP+ 10 Гбит/с с расстоянием передачи до 10 км.*
  • Возможность монтажа в стойку – варианты монтажных комплектов:
    - 2X-021G сдвоенный монтажный комплект
    - 2X-031G одиночный монтажный комплект
  • В комплекте адаптер питания промышленного класса – поддерживает рабочую температуру от 0 ° C до 50 ° C, обеспечивая применимость и долговечность в суровых окружающих условиях
    *Примечание: модуль SFP+ (2A-141G / 2A-142G) продается отдельно. Для получения информации о продукте, пожалуйста, обратитесь к дилеру компании ATEN.



Управление
  • Интеграция с программным обеспечением KVM over IP Matrix Manager (CCKM) – позволяющим легко настраивать все KX-устройства с помощью интуитивно понятного веб-интерфейса
  • Возможность работы с двумя консолями – управление системой с помощью клавиатуры, монитора и мыши на передатчике и приемнике
  • Поддержка OSD (экранное меню) – позволяет настраивать оба устройства (передатчик/приемник) с экрана дисплея на приемнике
  • Поддержка EDID Expert™ – выбирает оптимальные настройки EDID для предотвращения проблем с видео-совместимостью, вызванных разными мониторами
  • Функция предварительного просмотра (режим Panel Array™) – позволяет пользователям просматривать на одном экране изображение с 36 дисплеев
  • Поддержка уровня сжатия видео – позволяет повышать или понижать качество изображения для подстройки под соответствующую пропускную способность сети
  • Поддержка интерфейса командной строки (CLI) – администраторы могут управлять всеми KX-устройствами вводя команды через соединения по RS-232 или Telnet, либо с помощью приложений сторонних производителей
  • Поддержка команд с «горячих клавиш»
  • Поддержка последовательных портов RS-232 – позволяет подключаться к последовательному терминалу для работы с текстовым меню, интерфейсом командной строки или с последовательными устройствами, такими как сенсорные экраны и сканеры штрих-кодов
  • Все модели передатчиков серии KX совместимы со всеми моделями приемников этой серии.




Средства безопасности
  • Безопасная передача данных – поддержка 128-битного AES-шифрования для защиты всех данных перед их передачей по сети и дешифрования данных на приемном устройстве
  • Поддержка протокола Transport Layer Security (TLS), являющегося промышленным стандартом




Функция поддержки виртуальных носителей (Virtual Media)
  • Функция поддержки виртуальных носителей повышает производительность передачи данных и идеально подходит для передачи файлов, установки программного обеспечения и исправлений на операционную систему, проведения диагностического тестирования
  • Поддержка DVD/CD приводов USB 2.0, запоминающих USB-устройств, жестких дисков, папок и образов ISO
  • Поддержка считывателя смарт-карт и карт общего доступа (CAC)


Комплектация

  • 1x KX9970FT 5K DisplayPort KVM-удлинитель с доступом по IP (передатчик)
  • 1x кабель DisplayPort
  • 1x кабель USB USB тип A — USB тип B
  • 1x адаптер питания
  • 1x комплект ножек (4 шт.)
  • 1x монтажный комплект
  • 1x инструкция по эксплуатации


Схема подключения


   Спецификация

Разъемы
Порты консоли 2 x гнезда USB тип A (белого цвета)
1 x гнездо DisplayPort (черного цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)
1 x разъем DB-9 (черного цвета)

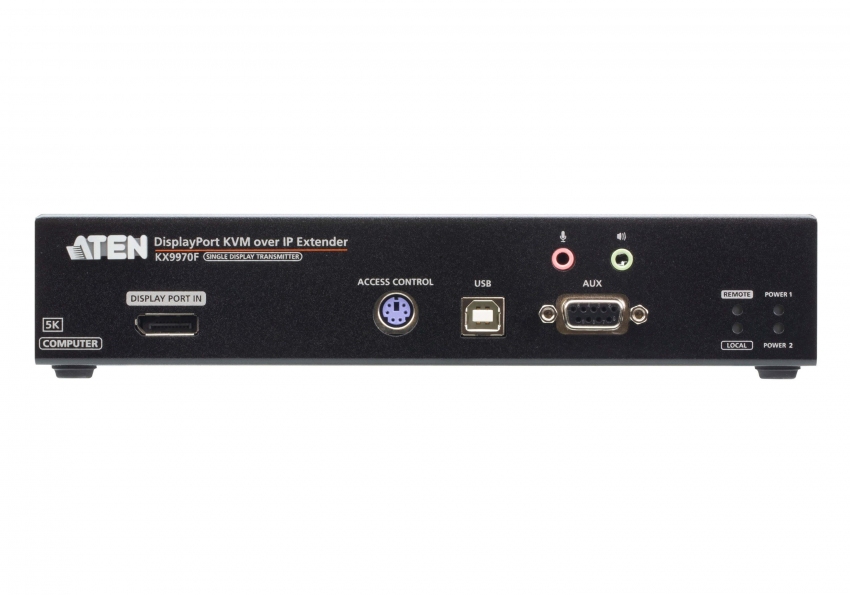

KVM порты 1 x гнездо USB тип В (белого цвета)
1 x гнездо DisplayPort (черного цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)
1 x гнездо DB-9 (черного цвета)
Питание 2 x разъема для подключения питания постоянного тока (черного цвета)
Порты LAN 2 x слота SFP+
Управление 1 x гнездо PS/2 (фиолетового цвета)
Переключатели
Экранное меню 1 x кнопка
Порт (Вверх) 1 x кнопка
Порт (Вниз) 1 x кнопка
Сброс параметров 1 x полу-утопленная кнопка
Светодиодные индикаторы
1000/10000 Мбит/с 1 (1000: оранжевого / 10000: зеленого цвета)
Питание 2 (зеленого цвета)
Локальный 1 (зеленого цвета)
Дистанционный 1 (зеленого цвета)
Эмуляция
Клавиатура/ Мышь USB
Энергопотребление DC12V:17.99W:104BTU
Разрешение видеосигнала до 5120 x 2880 при 30 Гц, 5120 x 1440 при 60 Гц, 4096 x 2160 при 60 Гц,
2560 x 1440 при 144 Гц, 1920 x 1080 при 240 Гц
Температура и влажность
Рабочая температура 0–50°C
Температура хранения -20–60°C
Влажность 0–95% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 1.10 кг
Размеры (Д х Ш х В) 21.50 x 16.30 x 4.20 cм
