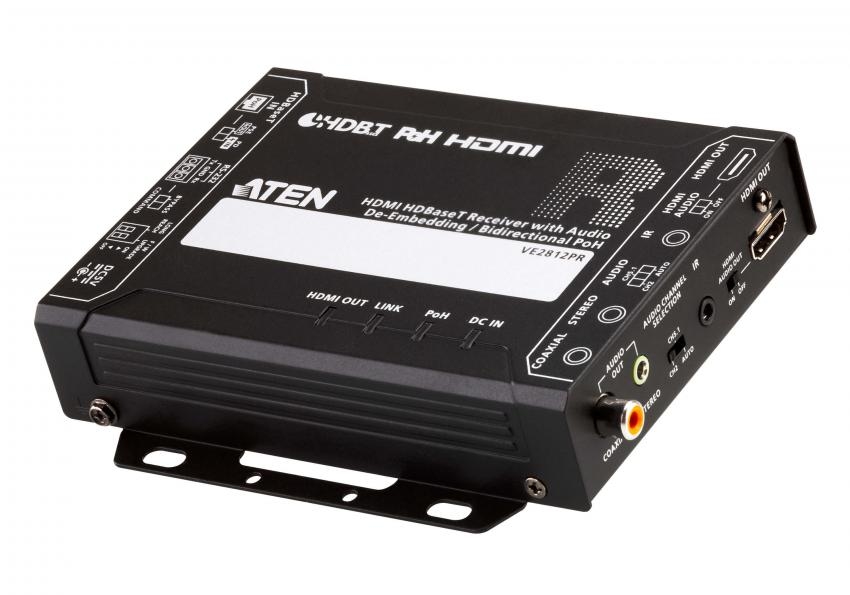

VE2812PR — приемник видеоудлинителя, работая в паре с передатчиком
VE2812AT, образует видеоудлинитель передающий сигналы 4K HDMI-видео, звука и управления на расстоянии до 100 метров по кабелю Cat 5e / 6 / 6a или ATEN
2L-2910 Cat 6, используя технологию HDBaseT класса A. При включенном режиме HDBaseT Long Reach Mode расстояние передачи HDMI-сигнала с разрешением 1080p увеличивается до 150 метров.
Удлинитель VE2812 разработан с возможностью обеспечения питанием по технологии PoH (Power over HDBaseT) двумя способами:
-
при подключении источника питания к VE2812PR позволяет удаленно подавать электропитание на передатчик с поддержкой PoH PD (рекомендуется серия VE2812AT)
-
получать электропитание для VE2812PR по кабелю от передатчика с поддержкой PoH PSE (рекомендуется VE1812T).
С помощью функции извлечения звука, реализованной в VE2812PR, аудиосигнал может быть извлечен из входящего HDMI-потока, а затем передан через коаксиальный S/PDIF или стереофонический выход на внешнюю аудиосистему. Дополнительным удобством, предоставляемым пользователям, является возможность передачи сигналов управления и связи через встроенный порт RS-232 и двунаправленный ИК-порт. Кроме того, приемник совместим с HDCP 2.2 и поддерживает функции спецификации HDMI, такие как 4K2K, 3D, Deep Color и CEC, для надежной передачи высококачественных несжатых HDMI-материалов.
Устройство VE2812PR имеет компактный корпус, что экономит рабочее пространство. Он идеально подходит для небольших и средних помещений, где требуется передача сигналов управления и 4K HDMI на значительное расстояние, например, для конференц-залов, учебных аудиторий и систем отображения цифровой информации.
Артикул (и возможные варианты его написания): VE2812PR, VE-2812PR, VE2812PR-AT-G
Особенности:
-
Обеспечивает передачу сигналов 4K HDMI на расстояние до 100 метров / 330 футов с помощью одного кабеля Cat 5e / 6 / 6a или ATEN 2L-2910 Cat 6
-
Поддержка режима работы HDBaseT Long Reach – передача на расстояние до 150 метров / 492 футов HDMI-сигнала с разрешением 1080p
-
Поддержка двунаправленного PoH:
- позволяет VE2812PR подключенному к локальному источнику питания, удаленно подавать электропитание на передатчик с поддержкой PoH PD
- получать электропитание для VE2812PR по кабелю от передатчика с поддержкой PoH PSE
-
Функция извлечения звука – аудиосигнал может быть извлечен из входящего HDMI-потока и отдельно передан через коаксиальный S/PDIF или стереофонический выход
-
Поддержка переключения режимов звука (2-канальное стерео, 5.1-канальное объемное звучание и АВТО)
-
Поддержка переключения режимов последовательного соединения RS-232 – переключение между режимом передачи команд и проброса (bypass) для удовлетворения требований в различных применениях
-
Поддержка двунаправленной передачи ИК-сигнала (ИК-передача обрабатывается по одному направлению за раз)
-
Поддержка HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
-
Возможность обновления микропрограммы
-
Встроенная защита от электростатического электричества
-
Подключение в режиме Plug-and-play
-
Возможность монтажа в стойку при использовании набора для установки VE-RMK1U
Комплектация
-
1x передатчик VE2812PR
-
1x клеммный разъем RS-232
-
1x набор подкладок под ножки (4 шт.)
-
1x адаптер питания
-
1x руководство пользователя
Схема подключения
Cпецификация
Видеовыход |
Интерфейсы |
1 x гнездо HDMI тип А (черного цвета) |
Импеданс |
100 Ω |
Макс. расстояние |
3 метра |
Видео |
Макс. скорость передачи данных |
10.2 Гбит/с (3.4 Гбит/с на каждую полосу) |
Макс. частота пикселизации |
340 MГц |
Соответствие |
HDMI (3D, Deep Color, 4K)
Совместимость с HDCP 2.2
Consumer Electronics Control (CEC) |
Макс. разрешение |
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
Макс. разрешение/ Расстояние |
до 4K при 70м (Cat 5e/6) / 100м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100м (Cat 5e/6/6a) |
Аудио |

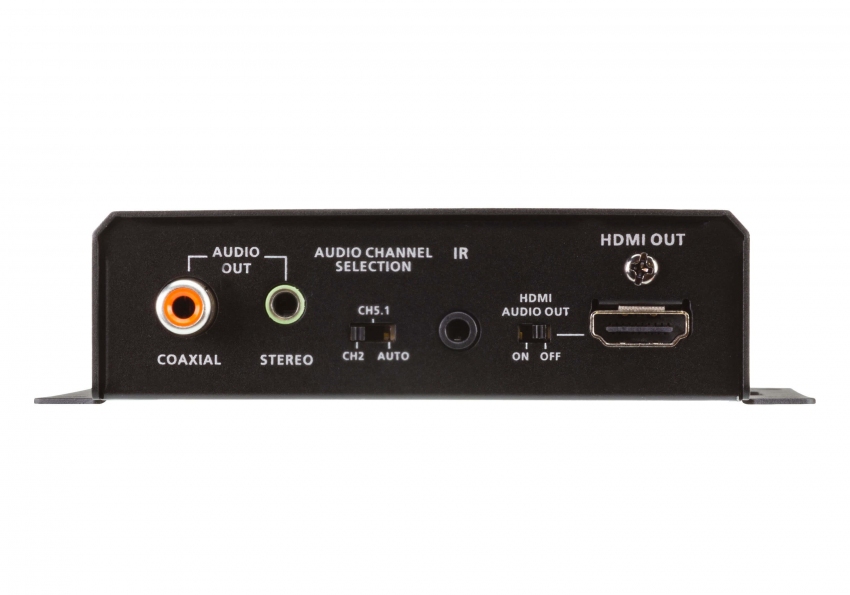

Выход |
1 x гнездо HDMI тип А (черного цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x коаксиальное гнездо SPDIF (оранжевого цвета) |
Управление |
Канал RS-232 |
1 x 3-полюсная клеммная колодка; тип: DTE
Скорость (бит/с): 115200, Биты данных: 8,
Стоповые биты: 1, без контроля четности и потока |
ИК канал |
1 x миниатюрное стерео гнездо (черного цвета),
двунаправленный полнодиапазонный пробрасываемый (bypass) ИК-канал |
Переключатели |
Выбранное питание |
1 x переключатель - выбор POH-питания (POH Power Selection): PSE / PD |
Выкл. HDMI |
1 x переключатель - ВКЛ./ВЫКЛ. HDMI-звука (HDMI Audio ON/OFF) |
Выбор EDID для звука |
1 x переключатель - Выбор формата аудиовыхода (Audio Output Format Selection): 2ch / 5.1ch / AUTO |
Выбор режима |
1 x переключатель - Выбор режима RS-232 - проброса
или передачи команд (RS-232 Bypass or Command mode Selection) |
Включение поддержки режима Long Reach |
1 x переключатель - Выбор режима Long Reach: (ON/OFF) (Вкл/Выкл) |
Обновление микропрограммы |
1 x переключатель - Выбор режима обновления микропрограммы: (ON/OFF) (Вкл/Выкл) |

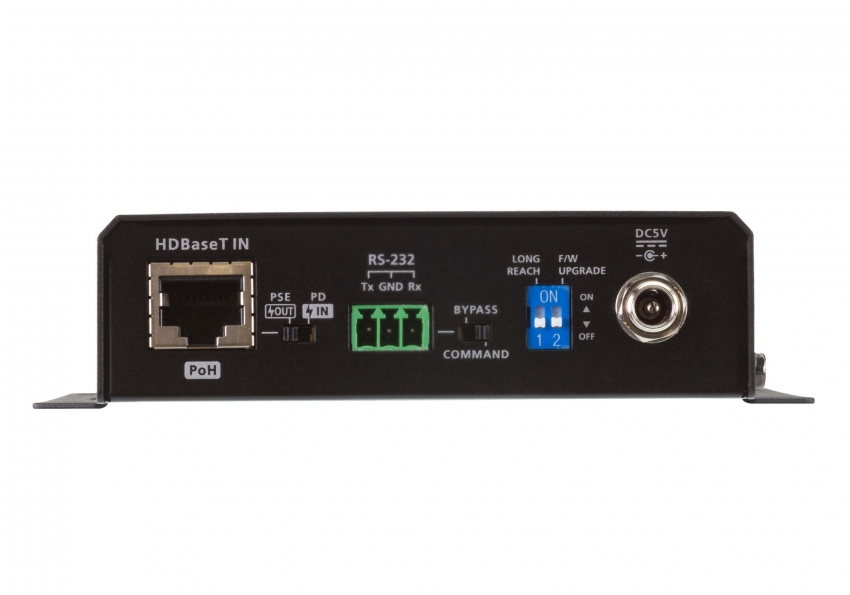

Разъемы |
От устройства к устройству |
1 x гнездо RJ-45 |
Питание |
1 x разъем для подключения питания постоянного тока с фиксацией (черного цвета)
1 x гнездо RJ-45, поддерживаются POH PD и PSE |
Энергопотребление |
DC5V:5.83W:27BTU
POH:7.28W:34BTU |
Температура и влажность |
Рабочая температура |
0 - 40°C |
Температура хранения |
-20 - 60°C |
Влажность |
0 - 80% рт. ст. без образования конденсата |
Физические свойства |
Корпус |
Металлический |
Масса |
0.50 kg |
Размеры (Д х Ш х В) с кронштейнами |
14.53 x 12.30 x 3.00 см |
Размеры (Д х Ш х В) без кронштейнов |
13.60 x 10.10 x 2.90 см |
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их владельцев.
