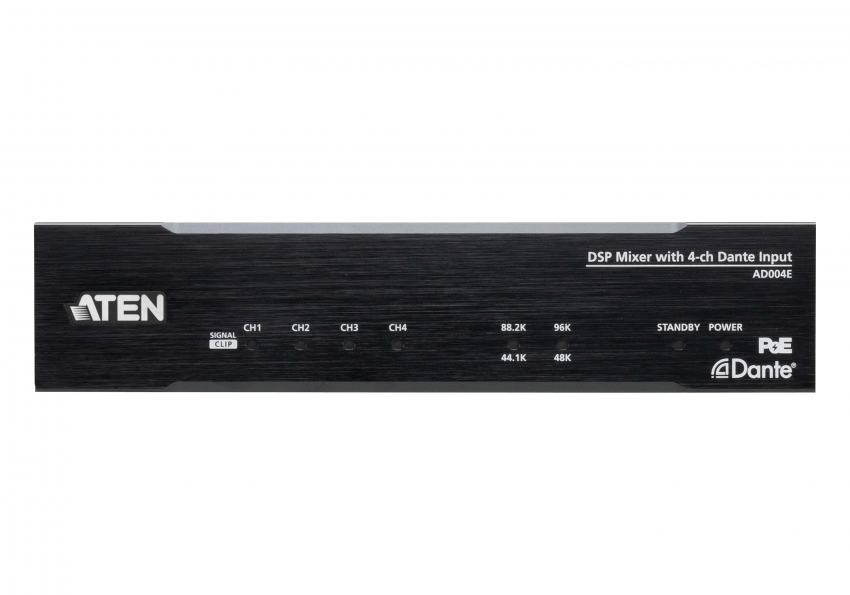

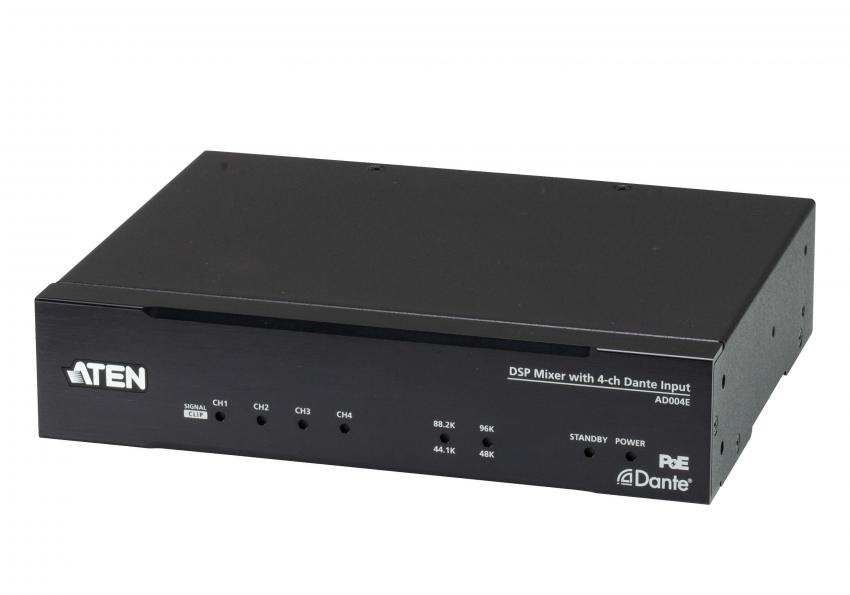

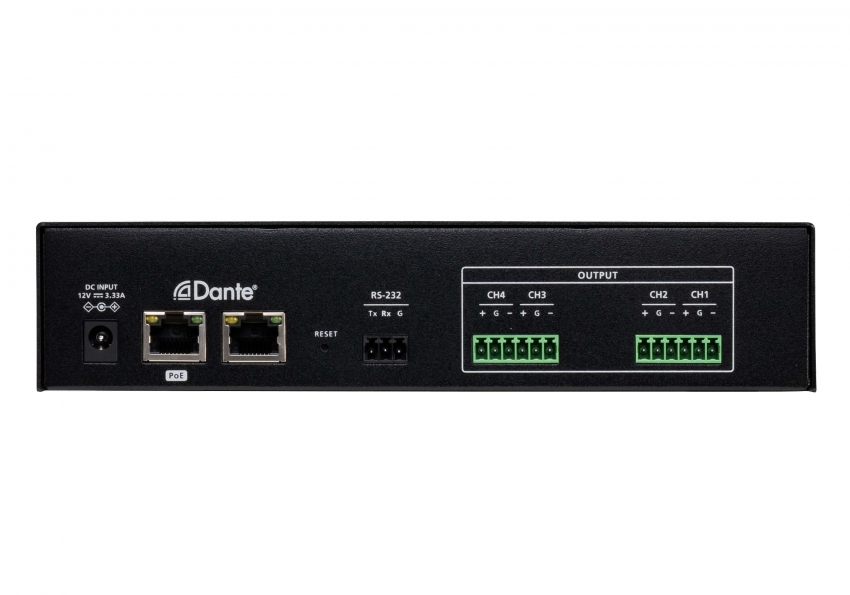

AD004E — 4-канальный микшер с DSP и входом Dante

AD004E — 4-канальный микшер с DSP и входом Dante

  AD004E — Микшер преобразующий пакеты технологии Dante в аналоговый звук, поступающий на 4 выходных линейных канала, используя технологию Dante AoIP для интеграции аналогового и цифрового звукового оборудования в одну систему. Поддержка 24 битного звука с частотами дискретизации 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц позволяет соответствовать требованиям различных применений.

Встроенный цифровой сигнальный процессор (DSP) позволяет использовать 24 предустановки и быструю настройку параметров с помощью приложения Audio Wizard, работающего на базе ПК при подключении через LAN, либо устройств линейки VK системы управления ATEN при подключении через LAN или по RS-232. Встроенный микшер DSP, обеспечивающий функции матричного микширования и маршрутизации, что позволяет выводить входные сигналы Dante на любой из четырех аналоговых выходов.

При этом он также совместим со стандартом AES67, что повышает возможность взаимодействия между различными сетевыми протоколами и звуковыми устройствами. В целях энергосбережения в нем реализован автоматический режим ожидания. Если уровень сигнала становится ниже -50 / -60 / -70 дБн в течение выбранного периода времени (10 / 30 / 60 минут), AD004E автоматически переключается в режим ожидания, что позволяет системе потреблять меньше энергии. Благодаря поддержке функции PoE (Power over Ethernet, передача электроэнергии через Ethernet) обеспечивается резервирование электропитания при эксплуатации, устраняющее необходимость в прокладке дополнительных кабелей. Весь функционал устройства заключен в компактный корпус, размером в половину стойки, что требует меньшего пространства в стойке, и также упрощает установку под столом или на любой плоской поверхности.

AD004E не только улучшает взаимодействие между устройствами для AoIP (распространение цифрового звука по IP-сети) и позволяет управлять оборудованием для вывода звука. При совместном использовании с продуктами серии профессионального звука компании ATEN, он также реализует распределенную архитектуру DSP, повышая гибкость установки, снижая общую стоимость и расширяя области применения. Он подходит для профессиональных сфер, использующих сетевую технологию Dante, например, конференц-залов различного размера, или мест приема гостей, таких как рестораны и бары.

   Артикул (и возможные варианты его написания): AD004E-AT-G;  AD004E AD-004E AD004E-AT;  AD004E-G




Особенности


  • Преобразует пакеты технологии Dante в аналоговый звук, поступающий на 4 выходных линейных канала
  • Поддержка технологии Dante AoIP – позволяет заменить тяжелые и дорогостоящие аналоговые звуковые кабели на экономичные и простые в использовании кабели витой пары
  • Совместим со стандартом AES67
  • Поддержка 24 битного звука с частотами дискретизации 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц
  • Встроенный цифровой сигнальный процессор (DSP) – позволяет использовать 24 предустановки и быструю настройку с помощью приложения Audio Wizard, работающего на базе ПК при подключении через LAN, либо устройств линейки VK системы управления ATEN при подключении через LAN или по RS-232
  • Встроенный матричный микшер DSP – обеспечивает функции матричного микширования и маршрутизации, позволяя выводить входные сигналы Dante на любой из четырех аналоговых выходов
  • Автоматический режим ожидания – устройство переходит в него, если уровень сигнала становится ниже -50 / -60 / -70 дБн в течение выбранного периода времени (10 / 30 / 60 минут)
  • Поддержка функции PoE – обеспечивает резервирование электропитания при эксплуатации и устраняет необходимость в прокладке дополнительных кабелей
  • Компактный корпус размером в половину стойки – обеспечивает гибкую установку внутри стойки и простое размещение под столом или на любой плоской поверхности
  • Возможность реализации распределенной архитектуры DSP при совместном использовании с продуктами серии профессионального звука компании ATEN


Комплект поставки


  • 1 x AD004E 4-канальный микшер с DSP и входом Dante
  • 1 x комплект для монтажа в стойку/на поверхность
  • 1 x набор подкладок под опорные ножки (4 штуки)
  • 5 x 3-контактных разъема типа Euroblock
  • 1 x инструкция пользователя


Схема подключения




Спецификация


Линейные выходы
Максимальный выходной уровень +24дБу, Номинальный входной уровень: +4дБу
Импеданс 600Ω
Спецификация системы
Искажение THD+N (КНИ): <0.01%, 1кГц, Макс. усиление
Частотная характеристика 20~20 кГц, +/-0.5 дБ
Дискретизация звука 24-бита, 44,1к/48к/88,2к/96кГц
Перекрестные помехи <-95 дБ
Энергопотребление DC12V:3.83W:13.07BTU
POE:4.22W:14.40BTU
PoE
Соответствие стандарту Class 0, IEEE802.3af
Управление
RS-232 Разъем: 3-контактный 3.5мм разъем клеммной колодки
Скорость (бит/с) и протокол:
Скорость (бит/с): 19200, Биты данных: 8, Стоповые биты: 1, Четность: Нет, Управление потоками: Нет
Ethernet RJ45
Соответствие
Сертификация FCC, CE, UKCA
Температура и влажность
Рабочая температура 0~40℃
Влажность 0-80% рт. ст. без образования конденсата
Температура хранения -20~60℃
Физические свойства
Масса 0.92 kg ( 2.04 lb )
Корпус Металлический
Размеры (Д х Ш х В) 20.00 x 4.40 x 15.40 cm
