AD202E  — зpвуковой процессор. Устройство обладает универсальностью подключения. Сигналы с 2 балансных / несбалансированных звуковых входов линейного/микрофонного уровня с возможностью выбора индивидуального фантомного питания 48 В, могут быть преобразованы и выведены через 2 выхода Dante. Либо сигналы с 2 аудиоканалов Dante могут быть преобразованы и выведены через 2 балансных / несбалансированных линейных выхода. Также поддерживается матричное микширование по схеме 4 × 4 аналоговых и сигналов Dante, что позволяет пользователям гибко направлять любой вход на определенный выход, повышая эффективность обработки звука. Поддерживая дискретизацию в 24 бита с частотами 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц, он может подходить под различные потребности среды применения. Благодаря соответствию стандарт AES67 звуковой процессор AD202E улучшает взаимодействие между различными сетевыми протоколами звука и устройствами.

Звуковой процессор AD202E разработан для улучшения качества проведения конференций и оснащен технологией акустического эхоподавления (AEC) для предотвращения эха в среде конференц-связи, а также системой подавления обратной связи (FBS) для ее автоматического обнаружения и уменьшения. Наличие встроенного DSP предоставляет возможность использования 24 предустановок и быстрой настройки с помощью приложения Audio Wizard на базе ПК или через систему управления ATEN по LAN / RS-232 подключению. Для экономии энергии в AD202E реализован настраиваемый автоматический режим ожидания, переключающий устройство в этот режим при падении уровня сигнала ниже −50 / −60 / −70 дБн в течение заданного периода времени (10 / 30 / 60 минут).

Среди других преимуществ подключения шлейфом (Dante Daisy Chaining), что упрощает использование кабелей для системной инфраструктуры, а также предоставляет возможность резервирования через PoE, устраняя необходимость в дополнительных кабелях. Компактный корпус AD202E размером в половину стойки упрощает установку под столом или на любой плоской поверхности. Он идеально подходит для онлайн-конференций или применений в дистанционном обучении, в которых требуется высококачественное, динамичное звучание и четкость звука в оконечной среде аудиосистемы Dante.

Артикул (и возможные варианты его написания): AD202E, AD-202E

Подробнее: http://www.aten.ru/index.php?p=shop&action=showproduct&id=159&cid=12&pname=cl1016m-at-rg-16-portovyi-ps-2-vga-kvm-pereklyuchatel-s-zhk-displeem

Особенности

• Преобразует звуковые сигналы, поступающие от 2 входных балансных / несбалансированных линейных / микрофонных каналов с возможностью выбора индивидуального фантомного питания 48 В для вывода через 2 выхода Dante
• Преобразует сигналы с 2 аудиоканалов Dante для вывода через 2 балансных / несбалансированных линейных выхода
• Позволяет выполнять матричное микширование по схеме 4 × 4 аналоговых сигналов и пакетов технологии Dante
• Наличие технологии акустического эхоподавления (AEC) – предотвращает появление эха в среде конференц-связи
• Наличие системы подавления обратной связи (FBS) – автоматически обнаруживает и уменьшает обратную связь
• Соответствует стандарту AES67
• Поддержка 24 битного звука с частотами дискретизации 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц
• Встроенный цифровой сигнальный процессор (DSP) – позволяет использовать 24 предустановки и управлять функциями динамиков с помощью приложения Audio Wizard, работающего на базе ПК при подключении через LAN, либо устройств линейки VK системы управления ATEN при подключении через LAN или по RS-232
• Настраиваемый автоматический режим ожидания – устройство переходит в него, если уровень сигнала становится ниже -50 / -60 / -70 дБн в течение выбранного периода времени (10 / 30 / 60 минут)
• Поддержка функции PoE – обеспечивает резервирование электропитания при эксплуатации и устраняет необходимость в прокладке дополнительных кабелей
• Поддержка подключения шлейфом (Dante Daisy Chaining) для упрощения использования кабелей системной инфраструктуры
• Компактный корпус размером в половину стойки – обеспечивает гибкую установку внутри стойки и простое размещение под столом или на любой плоской поверхности

Комплект поставки


• 1 x AD202E 2-канальный звуковой процессор с DSP и микрофонным/линейным/Dante входом/выходом
• 1 x комплект для монтажа в стойку/на поверхность
• 1 x набор подкладок под опорные ножки (4 штуки)
• 5 x 3-контактных разъема типа Euroblock
• 1 x инструкция пользователя

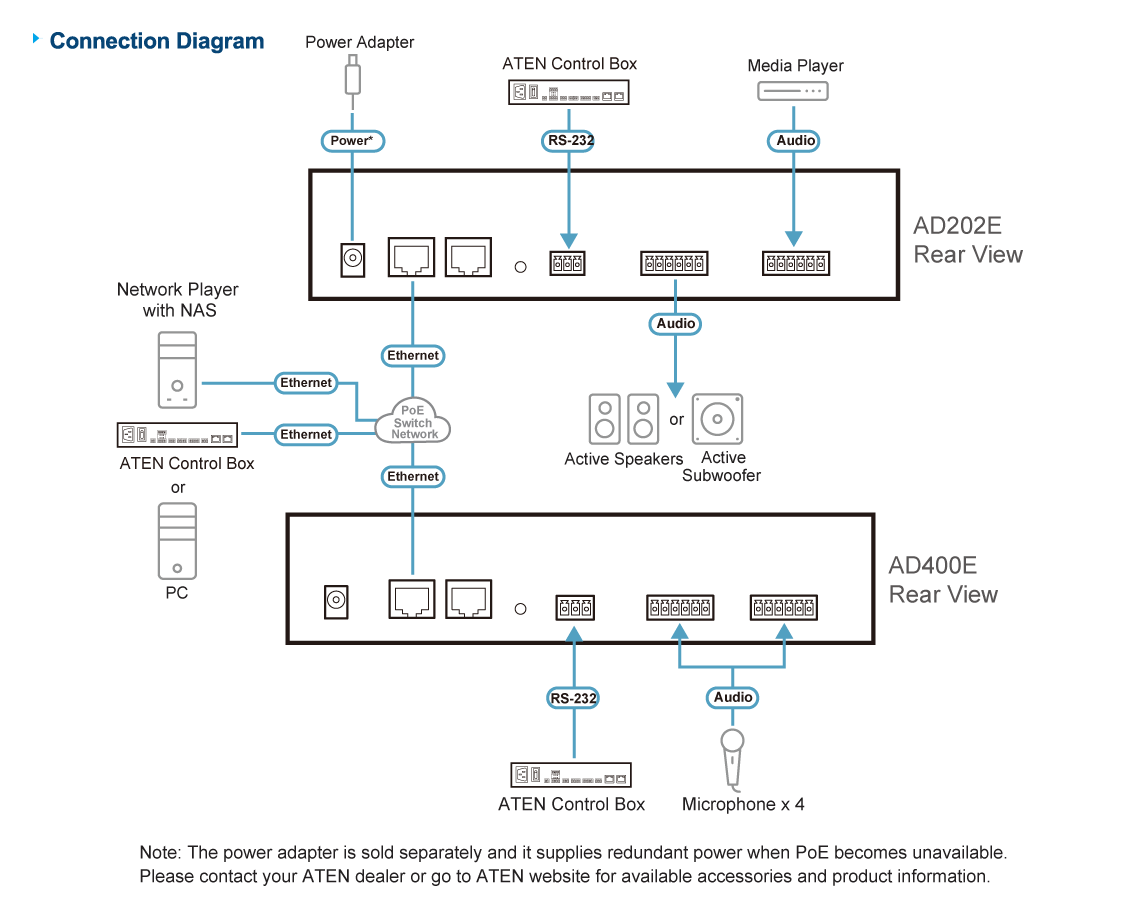

Схема подключения



Спецификация




Микрофонные входы
Диапазон усиления	0~+34дБ
Максимальный входной уровень	-30дБу
Импеданс	3kΩ
Phantom power	+48В, индивидуальное управление в каждом входном канале
Линейные входы
Диапазон усиления	Балансный: -8~+4дБ Небалансный: -8~+10дБ
Максимальный входной уровень	+24дБу, Номинальный входной уровень: +4дБу
Импеданс	Балансный: 20kΩ Небалансный: 10kΩ
Линейные выходы
Максимальный выходной уровень	+24дБу, Номинальный входной уровень: +4дБу
Импеданс	600Ω
Спецификация системы
Искажение	THD+N (КНИ): <0.01%, 1кГц, Макс. усиление
Частотная характеристика	20~20 кГц, +/-0.5 дБ
Дискретизация звука	24-бита, 44,1к/48к/88,2к/96кГц
Перекрестные помехи	<-95 дБ
Управление
RS-232	3-контактный 3.5мм разъем клеммной колодки
Ethernet	RJ45
Энергопотребление	DC12V:5.17W:24BTU/h POE:6.11W:29BTU/h Примечание: ● Величина, измеряемая в ваттах, показывает типичное энергопотребление устройства без внешней нагрузки. ● Величина, измеряемая в БТЕ/ч (BTU/h), показывает энергопотребление устройства при полной загрузке.
Питание
PoE	Class 0, IEEE802.3af
Соответствие
Сертификация	FCC, CE, UKCA
Температура и влажность
Рабочая температура	0~40℃
Влажность	0-80% рт. ст. без образования конденсата
Температура хранения	-20~60℃
Физические свойства
Масса	0.92 kg ( 2.04 lb )
Корпус	Металлический
Размеры (Д х Ш х В)	20.00 x 4.40 x 15.40 cm
