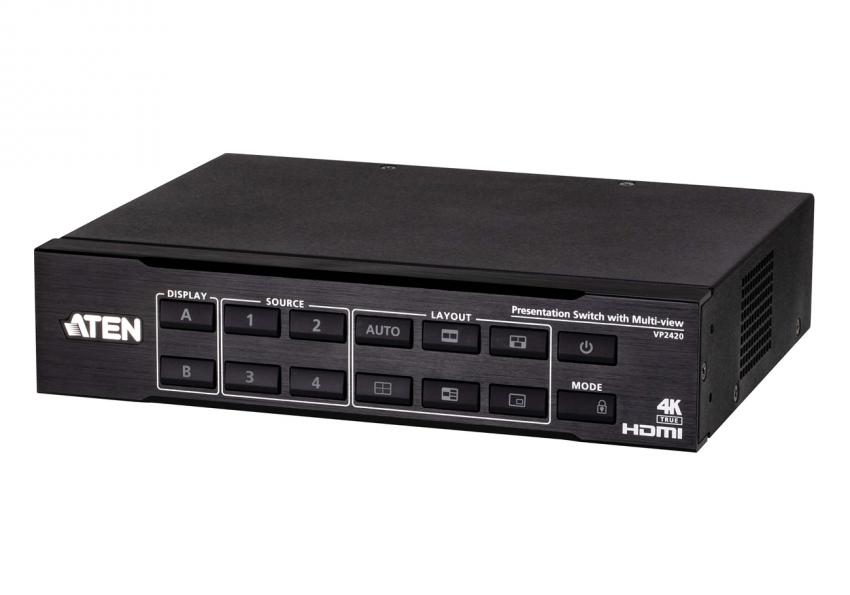

VP2420 — 4 x 2 True 4K HDMI презентационный коммутатор с функцией Multi View

VP2420 — 4 x 2 True 4K HDMI презентационный коммутатор с функцией Multi View
Артикул: VP2420



VP2420 — gрезентационный коммутатор. Устройство обладает 4 HDMI-входами и 2 выходами, и позволяет отображать видеоматериалы в различных режимах просмотра – "четыре в одном", "три в одном", "картинка в картинке" (PiP), "картинка за картинкой" (PbP) и полноэкранном режиме. Благодаря возможности выбора режима отображения (матричный/зеркальный) и режима компоновки (автоматический/ручной), а также возможности плавного переключения* между несколькими источниками, VP2420 обеспечивает функциональный просмотр для конференций с любой обстановкой. Помимо поддержки разрешения 4096 × 2160/3840 × 2160 при частоте 60 Гц (4:4:4), в устройство также встроен True 4K масштабатор (скейлер), обеспечивающий четкое и детализированное изображение. Благодаря функциям встраивания и извлечения звука пользователи могут адаптировать подходящие им комбинации аудио/видео в зависимости от различных условий использования.

VP2420 обладает гибкостью управления, предоставляя множество вариантов, включая кнопки на передней панели, ИК-порт, подключение по RS-232, Telnet, веб-интерфейс и мобильное приложение ATEN Video Presentation Control, что позволяет легко управлять мультимедийными сигналами и использовать их в рамках совместного мероприятия. Количество одновременно отображаемых источников видеосигнала может быть увеличено до 16, путем подключения каскадом 4 дополнительных презентационных коммутаторов. Поддержка монтажа в стойку обеспечивает дополнительную гибкость установки. Обладая компактным цельнометаллическим корпусом, повышающим долговечность и богатым набором функций, VP2420 служит идеальным решением для плавного проведения презентаций и непрерывного развития в любых образовательных или коммерческих применениях.

*Примечание: эта функция доступна только на дисплее A и применима для переключения с одним портом. Переключение в макете с несколькими режимами просмотра (Multiview) не поддерживается.


Артикул (и возможные варианты его написания): VP2420, VP-2420, VP2420-AT-G,VP2420-AT, VP2420-G


Особенности:

Бесподрывное (Seamless) матричное переключение аудио/видео



Потрясающая визуализация в True 4K
Максимальная гибкость и оптимизация работы

*Примечание: эта функция доступна только на дисплее A и применима для переключения с одним портом. Переключение в макете с несколькими режимами просмотра (Multiview) не поддерживается.
Комплектация

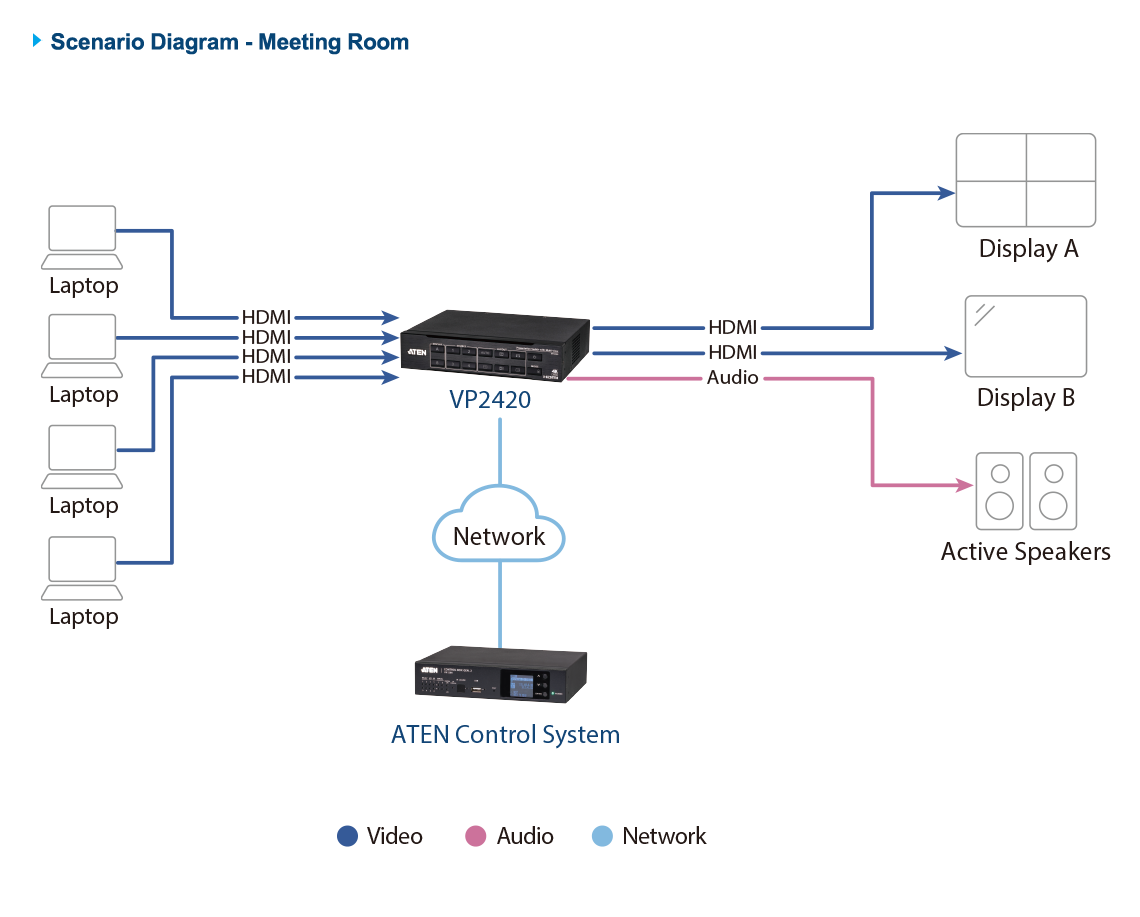

Схема подключения



Спецификация


Видеовход
Интерфейсы 4 x гнезда HDMI тип А (черного цвета)
Макс. расстояние HDMI: 4K при 60 Гц (4:4:4) на 5м; 4K при 30 Гц на 10м; 1080p при 60 Гц на 15м
Видеовыход
Интерфейсы 2 x гнезда HDMI тип А (черного цвета)
Макс. расстояние HDMI: 4K при 60 Гц (4:4:4) на 5м; 4K при 30 Гц на 10м; 1080p при 60 Гц на 15м
Видео
Макс. разрешение HDMI: до 4096 x 2160 / 3840 x 2160 при 60 Гц (4:4:4)
Соответствие HDMI (3D, Deep Color, 4K); 4K HDR
Совместимость с HDCP 2.2; Consumer Electronics Control (CEC)
Аудио
Вход Стерео звук: 1 x миниатюрное гнездо стерео (зеленого цвета)
Выход Линейный выход (несбалансированный): 1 x разъем с невыпадающими винтами, 3-полюсный (2-канальный PCM)
Цифровой звук: 1 x коаксиальный (2-канальный LPCM, Dolby Digital, DTS)
Управление
RS-232 1x гнездо DB-9 (черного цвета); управление и настройка презентационного коммутатора
ИК 1 x миниатюрное гнездо стерео (черного цвета)
Ethernet 1 x гнездо RJ-45 (серебристого цвета)

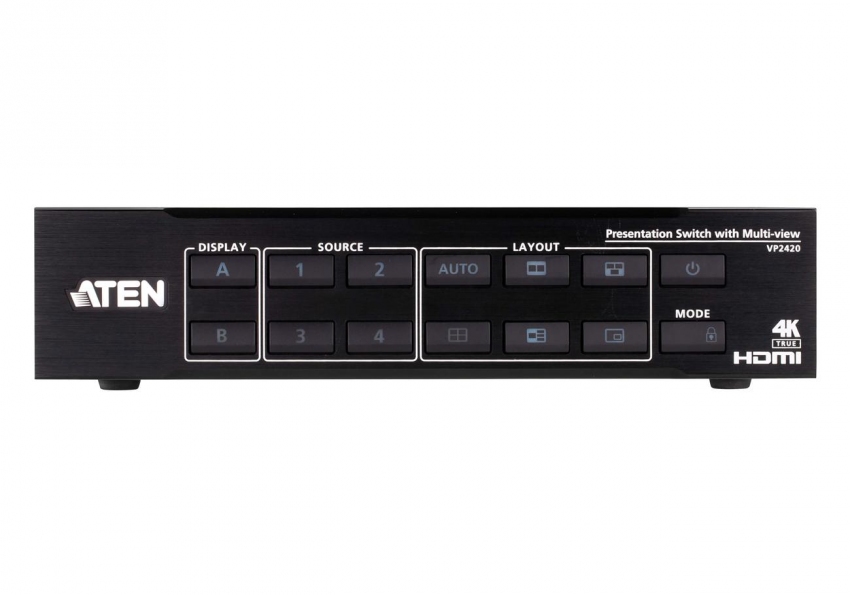

Переключатели
Питание 1 x кнопка (цвет светодиода: зеленый / оранжевый)
Выбор порта видеовхода 4 x кнопки (цвет светодиода: зеленый)
Выбор видеовывода 2 x кнопки (цвет светодиода: оранжевый)
Выбор режима Multi-View Режима компоновки (Layout): 6 x кнопок
("четыре в одном", "три в одном", "картинка в картинке" (PiP), "картинка за картинкой" (PbP), полноэкранный режим, автоматический выбор)
Выбор Mode / Unlock: 1 x кнопка
Параметры EDID Режимы EDID: ATEN Default / Display A / Remix

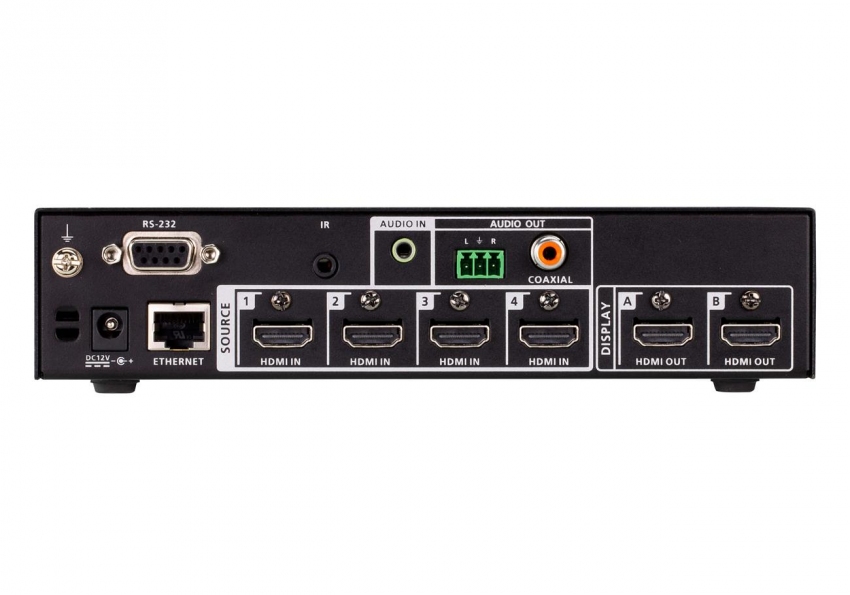

Разъемы
Питание 1 x гнездо постоянного тока (черного цвета)
Энергопотребление DC12V:17.1W:80BTU/h

Примечание:
● Величина, измеряемая в ваттах, показывает типичное энергопотребление устройства без внешней нагрузки.
● Величина, измеряемая в БТЕ/ч (BTU/h), показывает энергопотребление устройства при полной загрузке.
Температура и влажность
Рабочая температура 0-40°C
Температура хранения -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 1.08 kg
Размеры (Д х Ш х В) 20.00 x 16.05 x 4.40 cm

Дисплей A (режим масштабирования)
Output Resolutions
640x480 при 60 Гц
720x576 при 50 Гц
1280x720 при 50/60 Гц
1920x1080 при 30/50/60 Гц
3840x2160 при 24/25/30/50/60 Гц YUV422 12BIT
3840x2160 при 24/25/30/50/60 Гц
3840x2160 при 50/60 Гц YUV420
3840x2160 при 60 Гц YUV444
4096x2160 при 24/25/30/50/60 Гц YUV422 12BIT
4096x2160 при 24/25/30/50/60 Гц
4096x2160 при 50/60 Гц YUV420



Дисплей B (режим отображения Bypass)
Входные / Выходные разрешения
640x480 при 60/72/75 Гц 1080p60 (Native)
800x600 при 56/60/72/75 Гц 480p60 (4:3) / (16:9)
1024x768 при 60/70/75 Гц 576p50 (4:3) / (16:9)
1280x800 при 60 Гц 640x480
1280x1024 при 60/75 Гц 720p50/60
1400x1050 при 60 Гц 1080p24/25/30/50
1440x900 при 60 Гц 1080i50/60
1600x1200 при 60 Гц  3840x2160p24/25/30/50/60
1680x1050 при 60 Гц  4096x2160p24/25/30/50/60
1920x1080 при 60/120 Гц 3840x2160p50/60 (4:2:0)
1920x1200 при 60 Гц CVT(RB) / (RB) 4096x2160p50/60 (4:2:0)




* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
