8-портовый KVM-переключатель USB DVI CS1768 представляет собой устройство, позволяющее управлять 8 компьютерами с помощью консоли, состоящей из одной клавиатуры USB, мыши USB и двух мониторов (DVI-I и VGA). Допускается трехуровневое каскадное подключение – до 73 устройств CS1768 для управления максимум 512 компьютерами – и это все с одной консоли. Кроме того, в устройстве CS1768 используется технология DynaSync™ компании ATEN, позволяющая оптимизировать разрешение.

Имеется три удобных способа получить доступ к любому компьютеру в системе: с помощью кнопок выбора порта на передней панели каждого устройства; с помощью комбинации горячих клавиш на клавиатуре; с помощью экранных меню. Также имеется функция автосканирования, позволяющая автоматически сканировать и отслеживать деятельность всех компьютеров в системе.

Устройство CS1768 поддерживает мультимедийные клавиатуры и воспроизведение звука. Два микрофона и два комплекта динамиков позволяют передавать и принимать с компьютеров звук (одновременно не более чем с одного компьютера).

Артикул (и возможные варианты его написания): CS1768-AT-G; CS1768-AT; CS1768; CS-1768; CS1768G

Особенности

• Переключатель через одну USB-консоль предоставляет доступ к управлению восьми компьютерами с DVI или VGA видеоинтерфейсами;
• Поддержка цифрового (DVI) и аналогового (VGA) видео – допускается смешанная работа;
• Допускается трехуровневое каскадирование – обеспечивается доступ к управлению до 512 компьютерами;
• Встроенный 2-портовый USB 2.0-концентратор
• Полная совместимость со спецификацией USB 2.0
• Выбор компьютера осуществляется при помощи кнопок на передней панели, горячих клавиш и экранных меню;
• Двухуровневая (администратор/пользователь) авторизация по паролю для повышенной безопасности;
• Многоязычный экранный интерфейс пользователя – английский, немецкий, японский, традиционный китайский, упрощенный китайский, испанский, русский и французский;
• Поддержка звука – полная поддержка низких частот обеспечивает высокое качество звучания при использования систем объемного звучания 2.1;
• Звуковые порты консоли находятся на передней панели для удобства доступа;
• Поддержка нескольких платформ – Windows, Linux, Mac и Sun;
• Поддерживает разрешение до 1920 x 1200 (одноканальный DVI); 2048 x 1536 (VGA); DDC2B;
• Независимое переключение фокуса между KVM и USB;
• Поддержка HDCP;
• Video DynaSync™ – эксклюзивная технология ATEN – позволяет обойти проблемы с дисплеем при загрузке и оптимизировать разрешение при переключении между портами;
• Эмуляция/обход порта мыши, благодаря чему поддерживается большинство как обычных так и многофункциональных манипуляторов мыши;
• Полная эмуляция клавиатуры для загрузки без сбоев;
• Поддержка и эмуляция* клавиатур Mac/Sun;
• Режим автосканирования для контролирования работы всех компьютеров
• Режим широковещания – позволяет отправлять команды с консоли на все компьютеры для одновременного выполнения операций
• Возможность обновления прошивки

  *1. Клавиатуры PC эмулируются комбинациями клавиатуры Mac
  2. Клавиатуры Mac работают только с компьютерами этих фирм

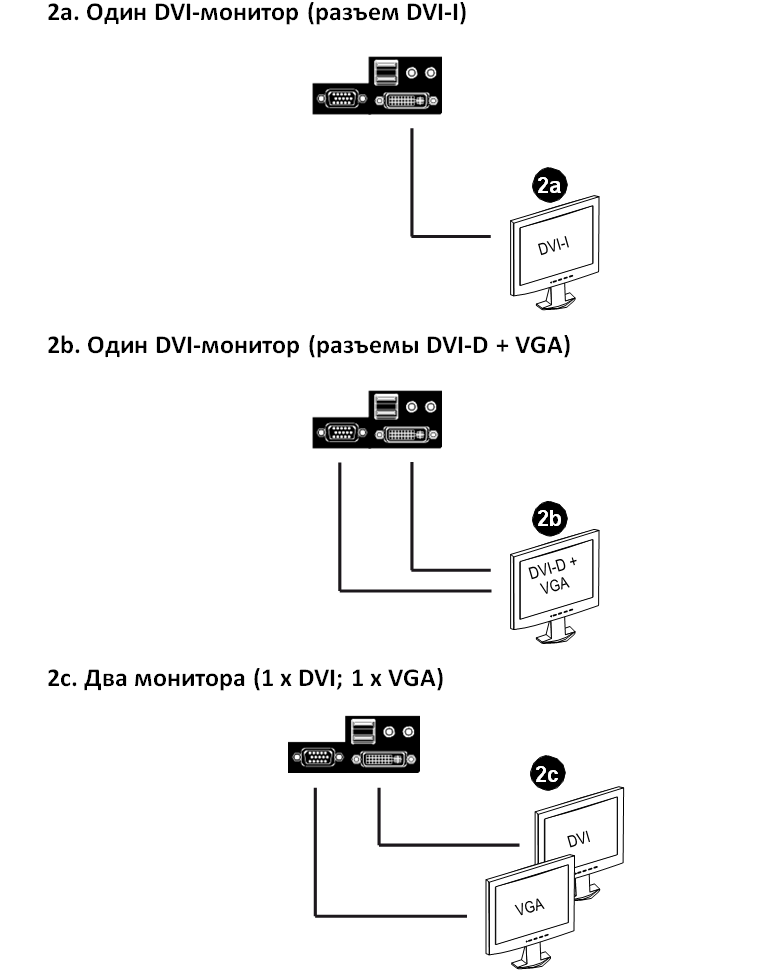

ВНИМАНИЕ ВАЖНО! Для корректного отображения видеосигнала на мониторе консоли все подключенные устройства ( компьютеры и монитор консоли) должны работать в одном режиме: только в цифровом или только в аналоговом. При необходимости  использовать в единой системе разные источники (с цифровым и аналоговым видеовыходами) требуется подключить мониторы консоли по одной из приведенных ниже схем.


Комплект поставки

• 1x 8-портовый KVM-переключатель USB DVI CS1768 с комплектом для монтажа в стойку
• 2х комплекта специальных KVM-кабелей USB DVI-D
• 1х кабель для обновления прошивки
• 1х адаптер питания
• 1x провод заземления
• 1х комплект ножек (4 шт.)
• 1 x руководство пользователя

Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости офисных KVM переключателей с устройствами ATEN.

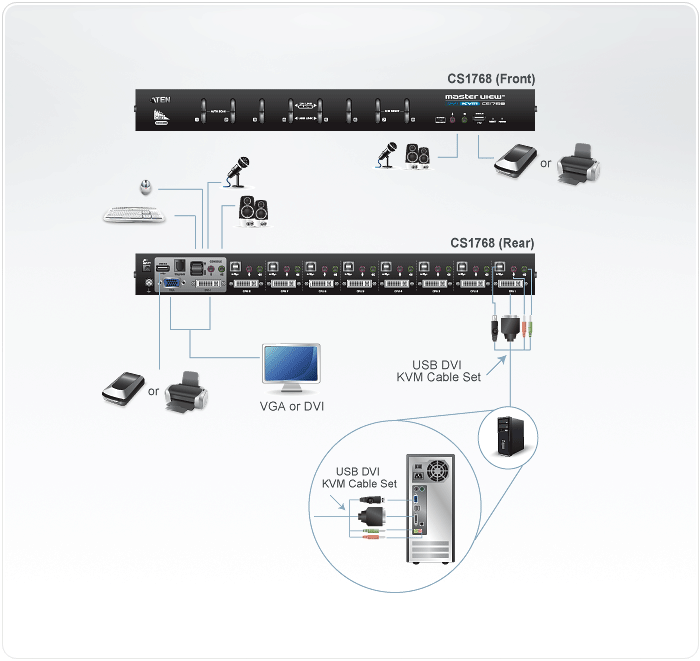

Схема подключения



Спецификация

Компьютерные подключения
Прямое	8
Максимальное значение	512 (через каскадное подключение)
Выбор порта	Экранное меню, клавиша быстрого вызова, кнопка
Разъемы
Порты консоли	1 x гнездо HDB-15 (синего цвета) 1 x гнездо DVI-I (белого цвета) 2 x гнезда USB тип А 2 x миниатюрных гнезда стерео 3.5мм (розового цвета; 1 x передняя панель, 1 x задняя панель) 2 x миниатюрных гнезда стерео 3.5мм (зеленого цвета; 1 x передняя панель, 1 x задняя панель)
KVM порты	8 x гнезд DVI-I (белого цвета) 8 x гнезд USB тип B 8 x миниатюрных гнезда стерео 3.5мм (зеленого цвета) 8 x миниатюрных гнезда стерео 3.5мм (розового цвета)
Обновление микропрограммы	1 x гнездо RJ-11
Питание	1 x разъем для подключения источника постоянного тока
USB концентратор	2 x гнезда USB тип А (1 x передняя панель, 1 x задняя панель)
Переключатели
Выбор порта	8 x кнопок
Сброс параметров	1 x полу-утопленная кнопка
Обновление микропрограммы	1 x ползунковый переключатель
Светодиодные индикаторы
Связь по USB	8 (Зеленого цвета)
Питание	1 (Темно-зеленого цвета)
В сети/ Выбрано	8 (Оранжевого цвета)
Эмуляция
Клавиатура/ Мышь	USB
Видео	DVI (Single Link): 1920 x 1200 при 60 Гц; VGA: 2048 x 1536 при 60 Гц
Интервал проверки	1 - 255 секунд (По умолчанию: 5 секунд)
Энергопотребление	DC5.3V:4.53W:47BTU
Температура и влажность
Рабочая температура	0-50°C
Температура хранения	-20-60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	2.80 кг
Размеры (Д х Ш х В)	43.72 x 16.12 x 4.40 cм

* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.

* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
