KL1516AN-AXA-RG — 16-и портовый Dual Rail ЖК KVM-переключатель с высокой плотностью монтажа и подключением по кабельной системой Cat5

Артикул: KL1516AN-AXA-RG

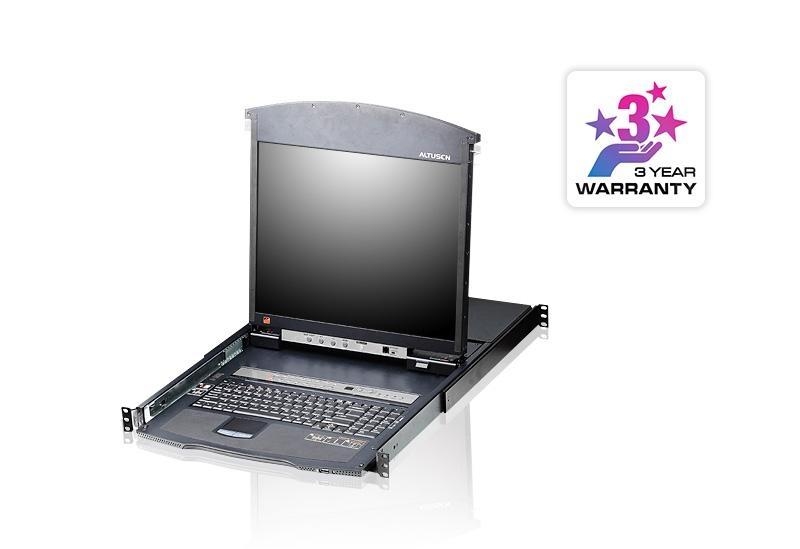

  KVM-переключатель  KL1516ANR с ЖК-дисплеем имеет независимо выдвигающиеся модули 19-дюймового ЖК-монитора и клавиатуры со встроенным тачпадом. Устройство позволяет ИТ- администраторам получать доступ и управлять 16 компьютерами. К переключателю может быть подключена дополнительная KVM консоль с PS/2 или USB интерфейсом. Для удаленной работы в пределах здания можно подключить KVM удлинитель, а при необходимости доступа из любой точки мира IP KVM удлинитель (KVM шлюз CN8000, KN1000).

  Для повышения надежности и эффективности для соединения компьютеров используются разъемы RJ-45 и кабель Cat 5e/6. При использовании соединительных кабелей KVM модель KL1516ANR позволяет управлять любой комбинацией ПК, компьютеров Mac, Sun и устройств последовательной передачи данных.

  Эти переключатели обладают  мощными функциями, облегчающими администраторам управление всеми устройствами серверной комнаты или центра обработки данных.  Например, расширенная функция «Номер адаптера» позволяет хранить настройки соединительного кабеля – номер, имя порта, ОС, язык клавиатуры и т.д. Эта функция позволяет администраторам подключать серверы на другие порты без необходимости перенастраивать адаптеры. Переключателей имеют улучшенное качество видео – увеличение расстояния до серверов до 50 метров при разрешении 1280 x 1024.



Артикул (и возможные варианты его написания): KL1516AN-AXA-RG, KL1516AN-AX-RG, KL1516ANR, KL1516ANRG, KL1516AN, KL-1516AN

ВНИМАНИЕ!

В инсталляциях рекомендуется:

  • использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
  • выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Особенности

  • KVM-консоль с или 19-дюймовым ЖК монитором и с задвигаемым корпусом имеет зазоры сверху и снизу корпуса, что облегчает операции с ним внутри стойки 1U.
  • Функция Dual Rail – ЖК монитор выдвигается независимо от клавиатуры / сенсорной панели.
  • Защелка консоли дает возможность выезжающей консоли надежно оставаться убранной, когда она не используется
  • С одной консоли можно контролировать до 16 компьютеров; при шлейфовом подключении до 31 дополнительного устройства, можно контролировать до 512 компьютеров.
  • Кабели KVM адаптера с автоматическим преобразованием сигнала обеспечивают удобные комбинации интерфейсов. PC, Mac и Sun компьютеры и последовательные устройства могут быть включены в установку.
  • RJ-45 разъемы и кабель Cat5 позволяют увеличить расстояние между компьютерами и переключателем до 50 метров при разрешении 1280 x 1024 и частоте 75 Гц.
  • Специальный порт консоли для управления от внешней консоли плюс дополнительный порт PS/2 мыши для использования дополнительной мыши со встроенной ЖК консолью.
  • Не требуется программное обеспечение – удобный выбор компьютеров с помощью переключателей выбора порта, “горячих клавиш” и интуитивно понятных OSD меню.
  • Экранное меню OSD автоматически настраивается под изменения разрешения – древовидная структура OSD обеспечивает быстрый поиск и управление компьютерами.
  • Быстрое и удобное переключение между компьютерами со станции и наличие переключателей выбора порта — LED кнопки-диоды отображают активные подключенные порты и выбранное устройство.
  • Настройки видео изображения подсоединенных компьютеров автоматически принимают значения оптимального выходного сигнала, поступающего на ЖК монитор.
  • Функция автосканирования позволяет отслеживать работу выбранных пользователем компьютеров.
  • Двухуровневая система защиты по паролю: к управлению компьютерами допускаются только авторизованные пользователи – до четырех пользователей и один администратор, имеющие отдельные профили для каждого.
  • Поддержка режима широковещания – команды с клавиатуры могут быть переданы одновременно на все доступные компьютеры установки.
  • Стандартная клавиатура со 105-клавишами; эмуляция Mac и Sun клавиатуры.
  • Клавиши клавиатуры, предназначенные для вызова режима “Горячих клавиш” и режима OSD, для обеспечения быстрого доступа к соответствующему функционалу.
  • Монтаж в 19-дюймовую системную стойку (1U) – включен стандартный набор для монтажа в стойку, также есть дополнительный набор для быстрого (один человек производит установку) монтажа в стойку (приобретается отдельно).
  • Многоплатформенная поддержка: Windows 2000/XP/Vista, Mac, Linux, Unix, Sun, FreeBSD.
  • Для получения более подробной информации о KVM-переключателях, которые можно подсоединять к KL1516, смотрите таблицу совместимых KVM-переключателей
  • Локальная LED подсветка, обеспечивающия освещение клавиатуры


Комплект поставки

  • 1 x16-и портовый Dual Rail ЖК KVM-переключатель с высокой плотностью монтажа, с подключением по кабельной системы Cat5 и стандартным набором монтажа в стойку
  • 1 x кабель для обновления встроенного программного обеспечения
  • 1 x шнур питания
  • 1 x руководство пользователя
  • 1 x руководство “Быстрый Старт”


 Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:

Таблица совместимости интерфейсных кабелей с KVM устройствами ATEN.
Таблица совместимости Модулей-адаптеров с KVM переключателями ATEN.
Таблица совместимости LCD KVM переключателей с KVM устройствами ATEN.


Схема подключения




Спецификация



Компьютерные подключения
Прямое 16
Максимальное значение 512 (через гирляндное подключение)
Выбор порта Экранное меню, клавиша быстрого вызова, нажимные кнопки
Разъемы
Порты консоли Гнездо USB тип А - 2 шт.
6-контактное гнездо Mini-DIN (сиреневого цвета) - 1 шт.
6-контактное гнездо Mini-DIN (зеленого цвета) - 1 шт.
Гнездо HDB-15 (синего цвета) - 1 шт.
KVM порты Гнездо RJ-45 (черного цвета) - 16 шт.
Порты гирляндного подключения Разъем DB-25 (черного цвета) - 1 шт.
Обновление микропрограммы Гнездо RJ-11 - 1 шт.
Питание Гнездо переменного тока с 3 штырьками - 1 шт.
Порт для подключения внешней мыши USB тип А (Гнездо) - 1 шт.
Переключатели
Выбор порта Нажимная кнопка - 16 шт.
Выбор станции Нажимная кнопка - 2 шт.
Сброс параметров Полузаглубленная кнопка - 1 шт.
Обновление микропрограммы Ползунок - 1 шт.
Питание Круглодисковая кнопка - 1 шт.
Настройка параметров ЖК дисплея Нажимная кнопка - 4 шт.
Питание ЖК дисплея Нажимная кнопка - 1 шт.
Светодиодные индикаторы
В сети 8 (Зеленого цвета)
Выбрано 8 (Оранжевого цвета)
Питание 1 (Синего цвета)
ID станции 2-цифровой, 7-сегментный (оранжевого цвета) - 1 шт.
Блокировка Num Lock (зеленого цвета) - 1 шт.
Caps Lock (зеленого цвета) - 1 шт.
Scroll Lock (зеленого цвета) - 1 шт.
Питание ЖК дисплея 1 (Оранжевого цвета)
Эмуляция
Клавиатура/ Мышь PS/2; USB (ПК, Sun, Mac); Последовательный
Спецификации панели
Размер экрана 19" ЖК-дисплей с активной матрицей (TFT-LCD)
Шаг пикселя 0,294 мм x 0,294 мм
Поддержка цвета 16,7 млн. цветов
Коэффициент контрастности 1000:1
Яркость 250 кд/м²
Время отклика 5 мс
Угол обзора 170° (Г), 160° (В)
Видео 1600 x 1200 при 60 Гц (40 м);
1280 x 1024 при 75 Гц (50 м)
Интервал проверки 1-255 с
Температура и влажность
Рабочая температура 0 - 40°C
Температура хранения -20 - 60°C
Влажность 0-80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 15.36 kg ( 33.83 lb )
Размеры (Д х Ш х В) 48.00 x 70.12 x 4.40 cm
(18.9 x 27.61 x 1.73 in.)
Номинальная входная мощность 100-240 В переменного тока; 50-60 Гц; 1 A
Энергопотребление AC110V:20W:104BTU
